一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

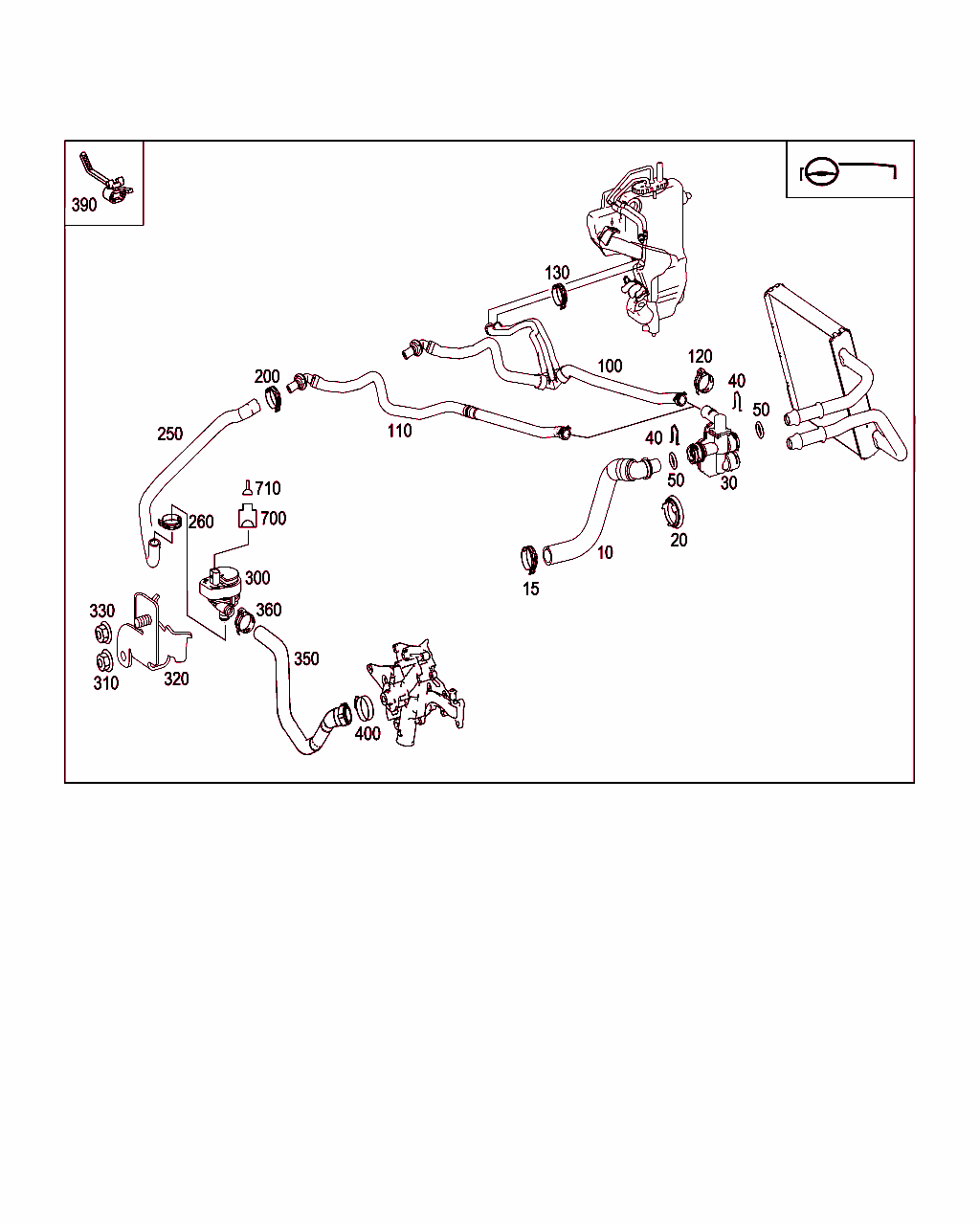

B83181000007.050317

[image]

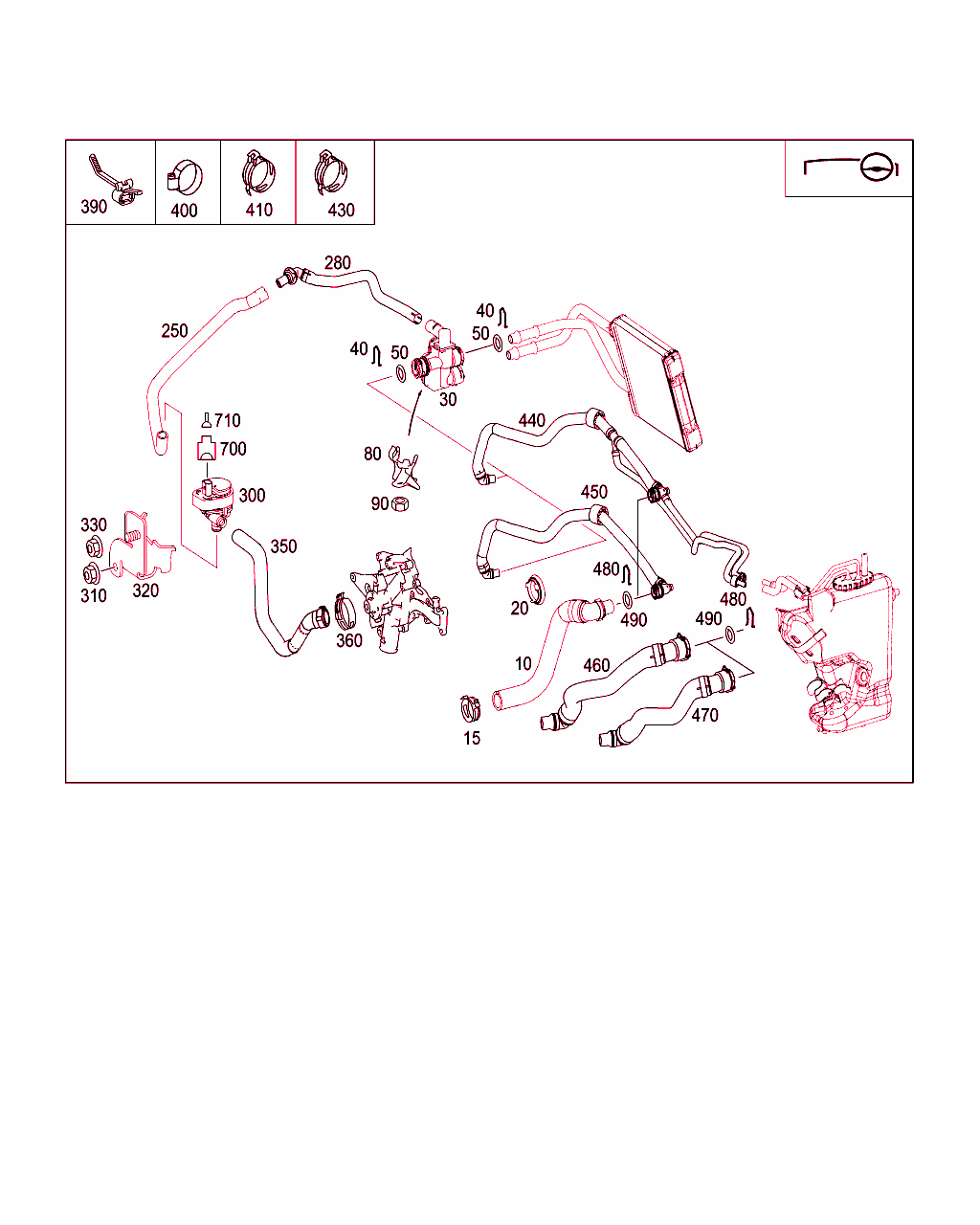

B83181000008.051208

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 830 20 96
成形ホース
バルブへ 		001
15 A 230 995 01 05
タイプ・クリップ
エンジンに取り付け
24.0/26.8 MM 		001
15 A 203 995 04 05
クランプ
エンジンに取り付けるホース
23-26 MM 		001
20 A 211 832 02 98
ウェザ・ストリップ
フィード 		001
30 A 211 832 05 84
バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
40 A 211 993 00 07
スプリング
スイッチオーバ・バルブ 		003
50 A 211 997 00 48
シールリング
スイッチオーバ・バルブ 		003
80 A 211 832 06 14
ホルダー
スイッチオーバ・バルブ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
80 A 211 832 05 14
ホルダー
スイッチオーバ・バルブ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
90 A 003 990 02 51
ねじ込み式ナット
ブラケット固定用ツール 		001 R
100 A 211 830 11 96
ホース
リターン

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 L
100 A 211 830 21 96
ホース
リターン

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 L
110 A 211 830 12 96
ホース
リターン

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 L
110 A 211 830 22 96
ホース
リターン

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 L
120 A 000 995 40 05
タイプ・クリップ
スイッチオーバ・バルブ
27 MM 		001
130 A 203 995 02 05
タイプ・クリップ
ホース固定用ツール
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 L
200 A 000 995 40 05
タイプ・クリップ
ホース固定用ツール
27 MM 		001
250 A 211 830 35 96
ホース
循環ポンプ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
250 A 211 830 25 96
成形ホース
循環ポンプ

これに変更 A 211 830 39 96

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
250 A 211 830 39 96
ホース
循環ポンプ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
260 A 230 995 01 05
タイプ・クリップ
循環ポンプ
24.0/26.8 MM 		001
280 A 211 830 26 15
パイプ
スイッチオーバ・バルブ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
280 A 211 830 27 96
ホース
スイッチオーバ・バルブ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
300 A 211 835 02 64
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
310 A 003 990 02 51
ねじ込み式ナット
循環ポンプ 		001
320 A 211 835 00 14
ホルダー
循環ポンプ 		001
330 N 910112 006001
ヘキサゴン・ナット
ブラケットに
M6 		001
360 A 230 995 01 05
タイプ・クリップ
エンジンに取り付け
24.0/26.8 MM 		001
360 A 230 995 01 05
タイプ・クリップ
循環ポンプ
24.0/26.8 MM 		001
390 A 006 997 28 90
バインダ
リターン
150X4.6 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -600+875
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
20010611ヘッドランプ・ウォッシャ
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001
410 A 000 995 40 05
タイプ・クリップ
ホース固定用ツール
27 MM 		001
410 A 000 995 40 05
タイプ・クリップ
スイッチオーバ・バルブ
27 MM 		001
410 A 230 995 01 05
タイプ・クリップ
循環ポンプ
24.0/26.8 MM 		002
430 A 203 995 02 05
タイプ・クリップ
フィード・ホースに
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		002 R
430 A 203 995 02 05
タイプ・クリップ
リターン・ホース
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 R
440 A 211 830 01 96
ホース
フィード

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 R
440 A 211 830 23 96
ホース
フィード

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
20031107ヒータ付きウインドウ・ウォッシャ
 		001 R
450 A 211 830 03 96
ホース
フィード

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
450 A 211 830 24 96
ホース
フィード

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
460 A 211 830 04 96
ホース
熱交換器へのサプライ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
460 A 211 830 28 96
ホース
熱交換器へのサプライ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
470 A 211 830 05 96
ホース
熱交換器からのリターン

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
470 A 211 830 29 96
ホース
熱交換器からのリターン

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001 R
480 A 211 993 00 07
スプリング 003 R
490 A 211 997 00 48
シールリング 003 R
700 A 168 545 29 28
ハウジング
循環ポンプ
2-PIN SLK2.8;M13 		001
710 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
710 A 000 540 39 05
1ピン電気ケーブル
1.5 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
710 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
