一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

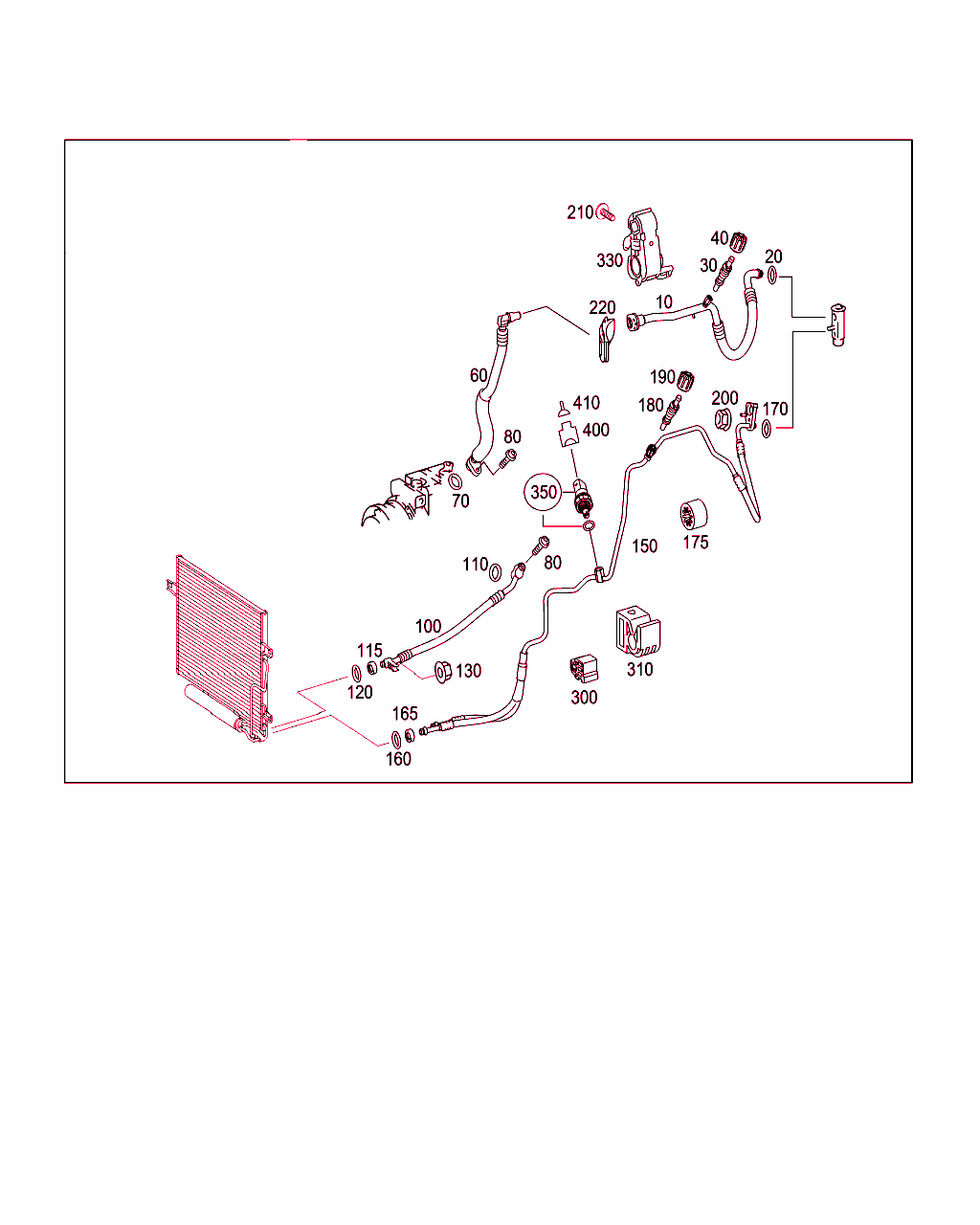

Schema

B83195000299.080331

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 830 45 15
パイプ
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 L
10 A 211 830 06 15
ライン
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[010]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001 R
10 A 211 830 84 15
パイプ
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
[034]まで ｼｬｼ: A 135618 => まで 日付: 01/02/2008
 		001 L
10 A 211 830 85 15
パイプ
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[011]から ｼｬｼ: A 038332 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806
[034]まで ｼｬｼ: A 135618 => まで 日付: 01/02/2008
 		001 R
10 A 211 830 96 15
パイプ
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[035]から ｼｬｼ: A 135619 => から 日付: 01/02/2008
 		001 L
10 A 211 830 97 15
パイプ
セパレーション・ポイントに取り付けるエクスパンション・バルブ

[035]から ｼｬｼ: A 135619 => から 日付: 01/02/2008
 		001 R
20 A 013 997 42 45
シールリング
パイプをエクスパンション・バルブに
14.0X2.0 		001 L
20 A 140 997 08 45
シールリング
パイプをエクスパンション・バルブに
14X2 MM

これに変更 A 013 997 42 45 		001 R
20 A 013 997 42 45
シールリング
パイプをエクスパンション・バルブに
14.0X2.0 		001 R
30 A 000 832 02 85
バルブ・インサート
冷媒ライン 		001
40 A 140 988 01 35
シーリング・キャップ
バルブ・ハウジング 		001
60 A 211 830 37 15
パイプ
セパレーション・ポイントからコンプレッサへ

[034]まで ｼｬｼ: A 135618 => まで 日付: 01/02/2008
 		001
60 A 211 830 92 15
パイプ
セパレーション・ポイントからコンプレッサへ

[035]から ｼｬｼ: A 135619 => から 日付: 01/02/2008
 		001
70 A 210 997 03 45
シールリング
コンプレッサに取り付けるライン
23.8X2.4 MM 		001
80 A 638 990 00 12
ワッシャ付きボルト
コンプレッサに取り付ける冷媒ライン
M8X30

これに変更 N 000912 008203
• +001 N 000125 008445

ﾌｯﾄﾉｰﾄ解説
[033]
スクリュはコンプレッサの納品内容に含まれます。　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
80 N 000912 008203
シリンダ・ボルト
コンプレッサに取り付ける冷媒ライン
M8X30-10.9

ﾌｯﾄﾉｰﾄ解説
[033]
スクリュはコンプレッサの納品内容に含まれます。　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
100 A 211 830 65 15
パイプ
コンプレッサからコンデンサへ 		001
110 A 140 997 07 45
Oリング
コンプレッサに取り付けるライン
10.6X2

これに変更 A 013 997 41 45 		001
110 A 013 997 41 45
シールリング
コンプレッサに取り付けるライン
10.6X2 MM 		001
115 A 220 832 01 09
ガイド
冷媒ライン 		001
120 A 220 997 02 45
シールリング
パイプ / コンデンサ
9.5X2.5 		001
130 N 910112 006001
ヘキサゴン・ナット
コンデンサの冷媒ライン
M6 		001
150 A 211 830 66 15
パイプ
バルブへ 		001 L
150 A 211 830 67 15
パイプ
バルブへ 		001 R
160 A 220 997 02 45
シールリング
パイプ / コンデンサ
9.5X2.5 		001
160 A 013 997 45 45
シールリング
パイプ / コンデンサ
9.5X2.5

これに変更 A 020 997 76 45 		001
160 A 020 997 76 45
Oリング
パイプ / コンデンサ
9.5X2.6 		001
165 A 220 832 01 09
ガイド
冷媒ライン 		001
170 A 140 997 06 45
シールリング
パイプをエクスパンション・バルブに
7.5X2.0

これに変更 A 013 997 40 45 		001
170 A 013 997 40 45
シールリング
パイプをエクスパンション・バルブに
7.5X2.0 		001
175 A 000 992 06 80
リング
冷媒ライン 		001
180 A 000 832 02 85
バルブ・インサート
冷媒ライン 		001
190 A 140 988 00 35
キャップ
バルブ・ハウジング 		001
190 A 140 988 00 35
キャップ
バルブ・ハウジング 		001
200 N 910112 006001
ヘキサゴン・ナット
パイプをエクスパンション・バルブに
M6 		001
210 A 001 984 64 29
6角丸頭ボルト
エンジン・パーティションの冷媒ライン
5X16 		001
220 A 211 835 00 98
ウェザ・ストリップ
冷媒ライン 		001
300 A 129 995 00 65
クランプ 002
310 A 163 505 00 22
クランプ・ピース
冷媒ライン
5 MM 		002
330 A 002 995 28 01
クランプ
エンジン・パーティションの冷媒ライン 		001
350 A 004 542 90 18
プレッシャ・センサ
冷媒圧力センサ
M 10

[019]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[036]まで ｼｬｼ: A 164074 => まで 日付: 29/01/2010
 		001
350 A 211 000 02 83
プレッシャ・センサ
冷媒圧力センサ

[037]から ｼｬｼ: A 164075 => から 日付: 29/01/2010
 		001
400 A 210 540 43 81
ハウジング
冷媒圧力温度センサ
4-PIN MQS;B12 		001
400 A 210 540 21 81
クラッチ
冷媒圧力および温度センサ
3-PIN MQS;B12 		001
410 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
410 A 000 545 68 80
ガスケット
0.9-1.4 MM 		NB
