一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

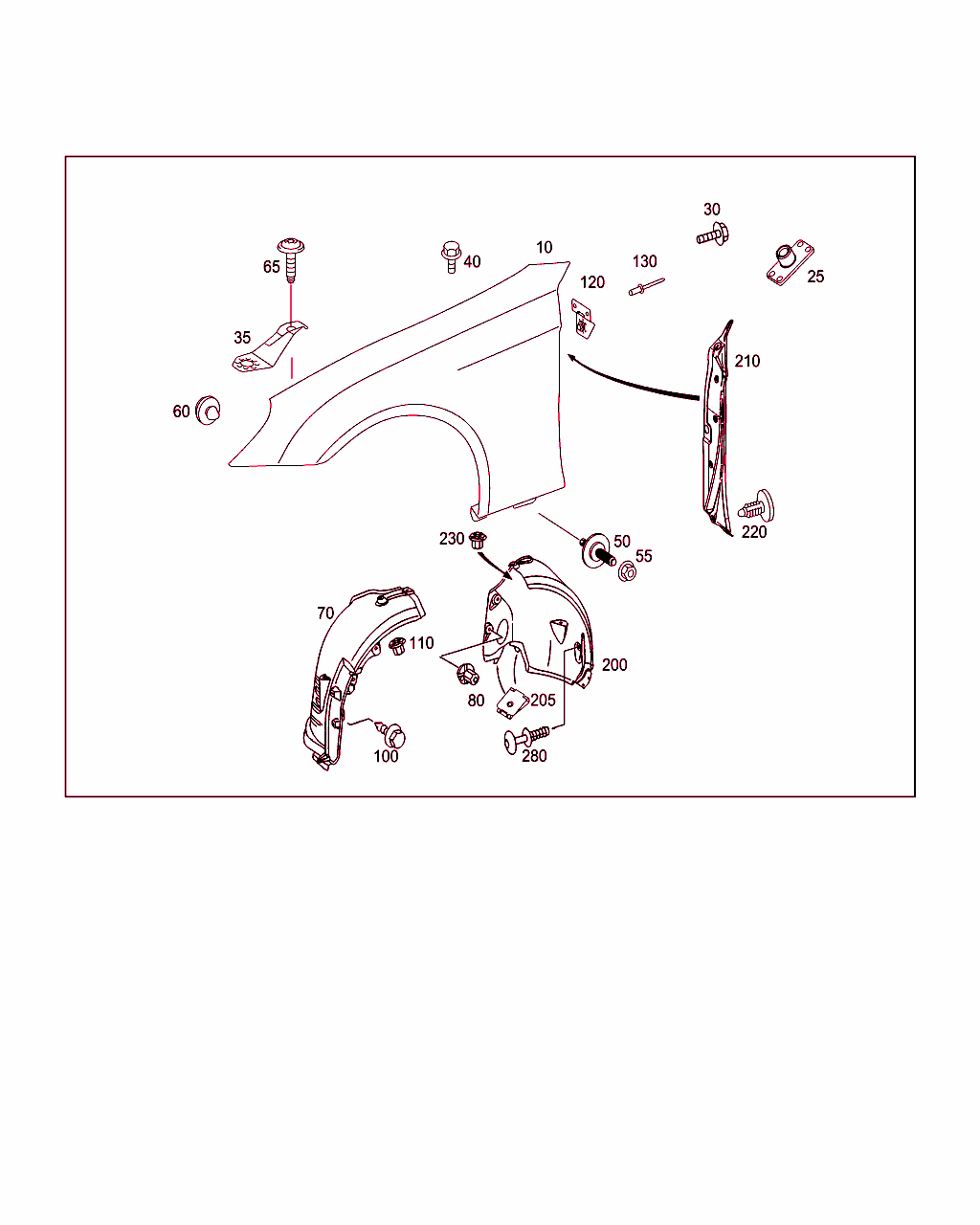

Schema

B88015000150.080821

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 219 880 07 18
フロント・フェンダ
左

[003]から ｼｬｼ: A 013597 => から 日付: 13/01/2005

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 219 880 08 18
フロント・フェンダ
右

[003]から ｼｬｼ: A 013597 => から 日付: 13/01/2005

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
30 A 163 990 01 36
ボルト
フェンダに取り付けるブラケット
M6X18 		002
35 A 219 626 05 16
増幅
左サイド・メンバのフェンダ 		001
35 A 219 626 06 16
増幅
右サイド・メンバのフェンダ 		001
40 A 163 990 01 36
ボルト
サイド・メンバ上部に取り付けるフェンダ
M6X18 		008
50 A 211 990 00 21
ボルト
サイド・メンバ下部に取り付けるフェンダ
M6X44.5 		004
55 A 414 990 00 51
ナット
サイド・メンバ下部のセット・ボルト
M6 		004
60 A 000 987 14 39
ラバー・バッファ
フェンダー前部左側および右側に 		002
65 A 007 990 53 04
ラウンド・ヘッド・ボルト
サポート/フェンダ
M6X20 		002
70 A 219 690 09 30
カバー
左フロント・ホイール･ハウス 		001
70 A 219 690 10 30
カバー
右フロント・ホイール･ハウス 		001
80 A 201 990 00 50
プラスチック・ナット
サイド・メンバー下部外側に 		002
100 A 001 990 60 36
ヘキサゴン鉄板ビス
エンジン・ルーム・カバー
4.8X19 		002
110 A 201 990 00 50
プラスチック・ナット
ロッキング・ピース下部 		002
110 A 201 990 00 50
プラスチック・ナット
サイド・メンバー上部内側に 		002
110 A 201 990 00 50
プラスチック・ナット
フロント・ホイール・ハウス 		002
120 A 211 620 19 14
ホルダー
左ホイール・ハウスに 		001
120 A 211 620 20 14
ホルダー
右ホイール・ハウスに 		001
130 A 003 990 35 97
ブラインド・リベット
フェンダに取り付けるブラケット
6.4X14 		004
200 A 219 690 05 30
カバー
左リヤ・ホイール･ハウス 		001
200 A 219 690 06 30
カバー
右リヤ・ホイール･ハウス 		001
205 A 004 994 31 45
クリップ・ナット
ホイール・ハウス・パネル・アタッチメント
4,8 		006
210 A 219 889 01 25
カバー
左ホイール・ハウスに 		001
210 A 219 889 02 25
カバー
右ホイール・ハウスに 		001
220 A 002 997 33 86
カバー・プラグ
補強材のカバー 		010
230 A 201 990 00 50
プラスチック・ナット
サイド・メンバー下部左側および右側に 		004
230 A 201 990 00 50
プラスチック・ナット
ファイヤウォール・クロス・メンバ 		002
230 A 201 990 00 50
プラスチック・ナット
サイド・メンバーに 		002
280 A 124 990 04 92
スプレッド・リベット
バンパに取り付けるカバー
6.5X18 		008
280 A 124 990 04 92
スプレッド・リベット
サイド・メンバのカバー
6.5X18 		004
