一覧

乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 139299 以前乗用車セダン、モデル・イヤー 95 年 識別 No. C 139300 以降
124.022 => E 220 JAPAN
M: 111960
GA: 722428

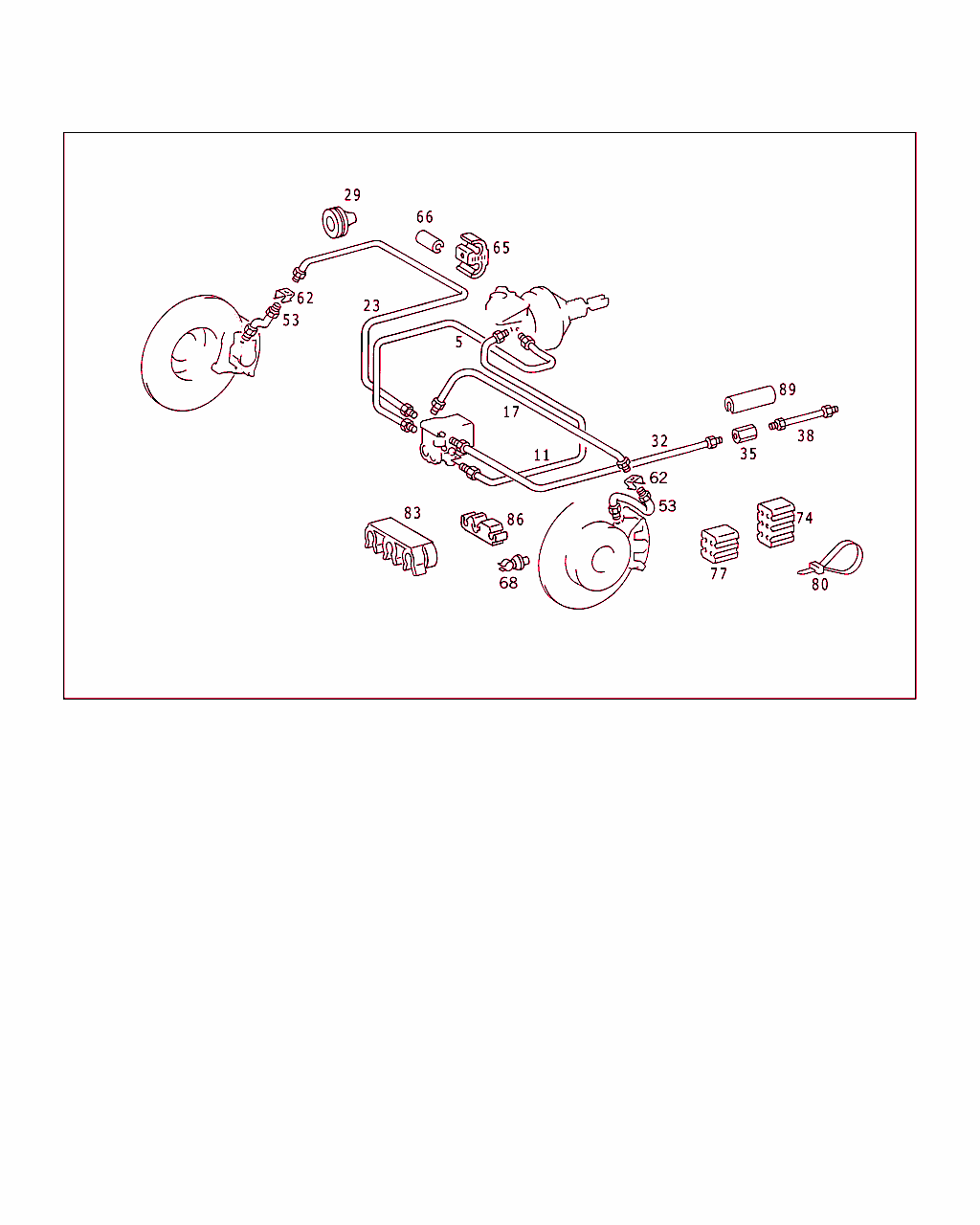

Schema

B42090000025.010625

[image]

B42090000032.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- Q 000000000001
重要情報
ケーブル固定部品、以下のグループも参照:
47 045 		001
5 A 123 420 72 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ユニットまで

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
[409]
組立時に調整のこと
 		001 R
11 A 123 420 73 28
ライン
マスタ・シリンダからリヤ・ハイドロリック・ ジャケット

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
[409]
組立時に調整のこと
 		001 R
17 A 123 420 67 28
ライン
ハイドロリック・ユニットから左フロント・ホイールへ

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
[409]
組立時に調整のこと
 		001
23 A 124 420 34 29
ライン
ハイドロリック・ユニットから右フロント・ホイールへ

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001 R
32 A 123 420 71 28
ライン
ハイドロリック・ユニットからアタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
[409]
組立時に調整のこと
 		001
35 A 121 429 01 34
スペース・エレメント

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001
38 A 124 420 13 28
ライン
アタッチメントからディストリビュータまで

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001
41 A 000 428 42 24
ディストリビュータ

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001
44 N 007976 006204
鉄板ビス

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001
47 A 124 420 14 28
ライン
ディストリビュータから右リヤ・ 間

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
 		001
50 A 123 420 64 28
ライン
ディストリビュータから右リヤ・ 右

ﾌｯﾄﾉｰﾄ解説
[002]
トラクション・コントロール・システム (ASR) の場合は適用外
[409]
組立時に調整のこと
 		001
53 A 129 428 00 35
ブレーキ・ホース
フロント 		002
59 A 126 428 03 35
ブレーキ・ホース
後部 		002
62 A 000 428 06 73
スプリング 004
65 A 201 995 01 65
ホルダー

これに変更 A 667 428 08 40 		-
65 A 667 428 08 40
ホルダー
ファイヤウォールに取り付けるブレーキ･ライン 		001
65 A 667 428 08 40
ホルダー
ファイヤ・ウォールに取り付ける右フロント・ブレーキ・ライン 		002
65 A 667 428 08 40
ホルダー
ブレーキ・ライン、マスタ・シリンダから 左ディストリビュータへ 		001
65 A 667 428 08 40
ホルダー
ブレーキ・ライン、マスタ・シリンダから リヤ・アクスル上ディストリビュータへ 		001
65 A 667 428 08 40
ホルダー
ブレーキ・ライン、ディストリビュータから 右リヤ・ホイールへ 		001
68 A 000 995 24 65
クランプ
ブレーキ・ライン、マスタ・シリンダから ファイア・ウォール下部のディストリビュータへ 		001
71 A 126 328 01 81
ラバー・ブッシュ
ブレーキ・ライン、フューエル・タンク下 		001
74 A 107 428 00 85
ダンパ・ストリップ
ブレーキ・ライン / 左フロント・ホイールハウス・パネル 		001
77 A 202 328 00 84
シム
ブレーキ・ライン / 左フロント・ホイールハウス・パネル 		001
80 A 001 997 43 90
連結ピース
ブレーキ・ライン / 左フロント・ホイールハウス・パネル 		002
83 A 000 995 31 65
クランピング・ブラケット
ブレーキ・ライン / 左フロント・ホイールハウス・パネル 		002
86 A 201 995 02 65
ホルダー 002 R
89 A 124 997 22 82
ホース
ファイヤウォールに取り付けるブレーキ･ライン 		001
