乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

Schema

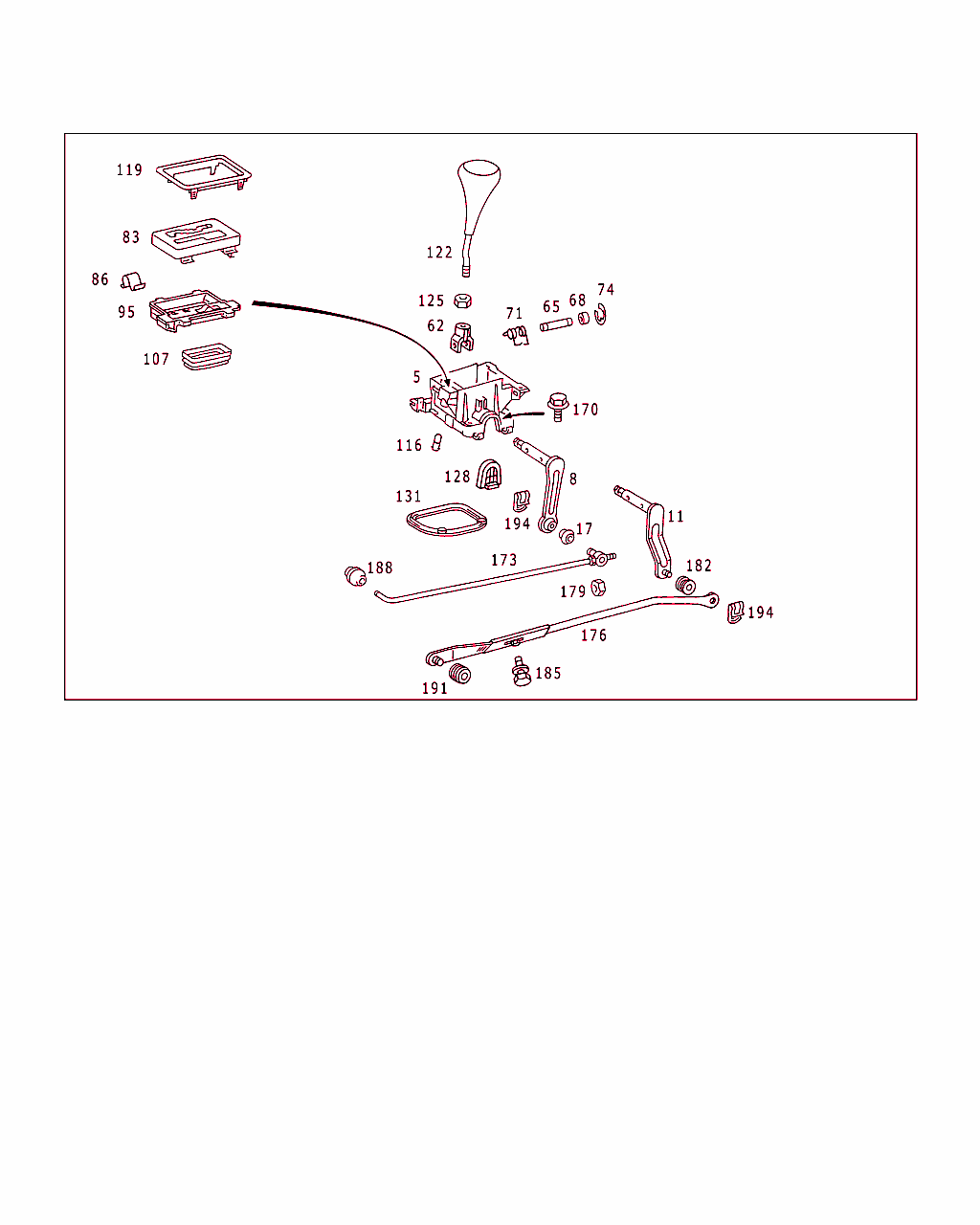

B26075000048.990929

[image]

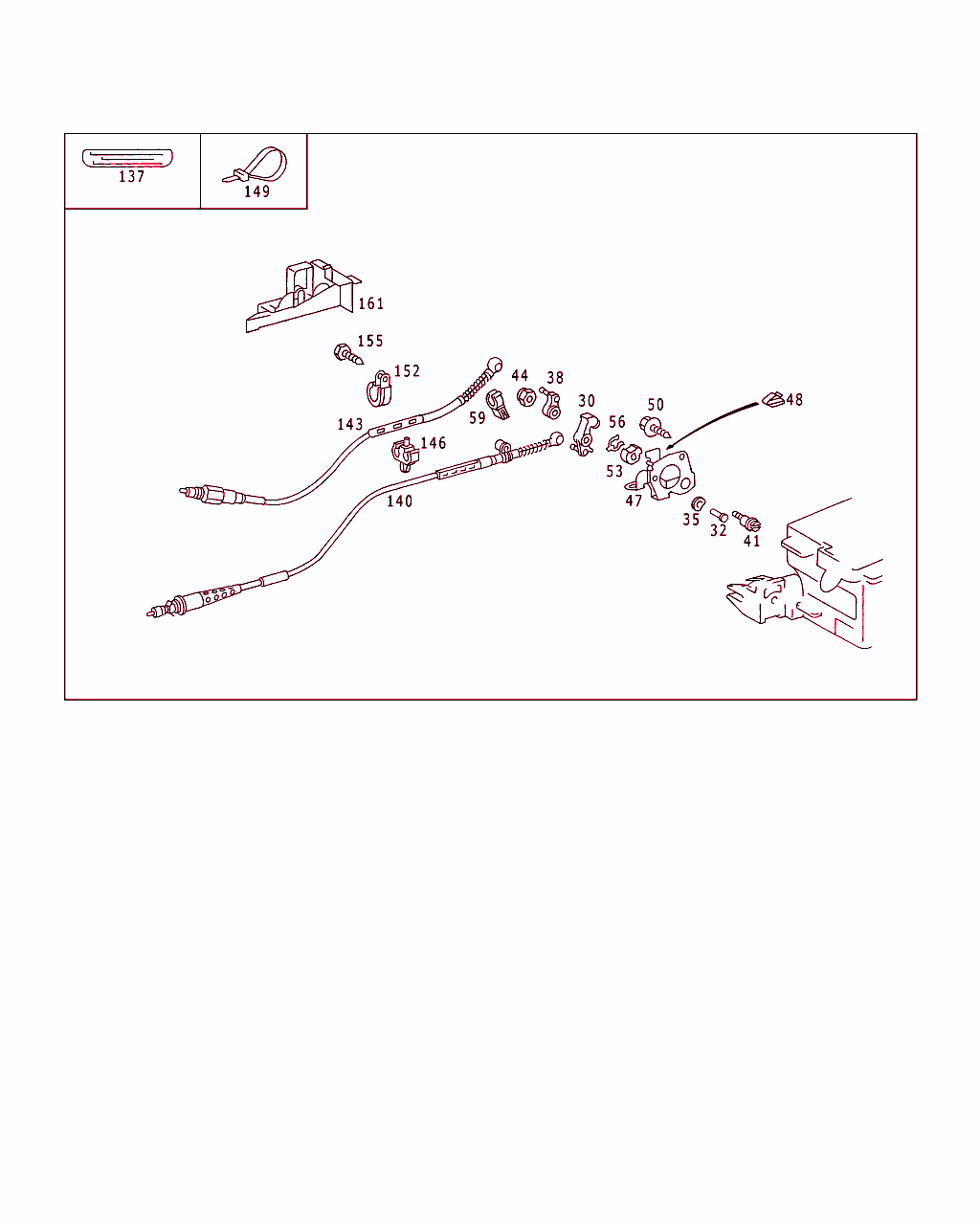

B26075000013.990929

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 267 06 37
ブラケット 001
8 A 124 260 07 38
シャフト 001
17 A 115 992 03 10
マウント・ブッシュ 001
30 A 124 260 67 37
レバー
(ロック・レバー) ブレーキ 		001
32 N 001444 006106
ピン
(ロック・レバー) ブレーキ 		001
35 N 000137 006204
スプリングワッシャ
(ロック・レバー) ブレーキ 		001
38 A 124 260 69 37
レバー
(ロック・レバー) ステアリング・ロック 		001
41 A 129 267 02 74
エキセントリック・ピン
(ロック・レバー) ステアリング・ロック 		001
44 N 913001 006003
ナット 001
47 A 124 267 07 40
ホルダー 001
48 A 124 993 09 15
スプリング 001
50 N 914128 004300
鉄板ビス 001
53 A 124 267 06 76
ウインドウ
(カーブ・ディスク) 		001
56 A 124 994 52 41
ヒューズ
(カーブ・ディスク) 		001
59 A 124 267 10 40
ホルダー 001
62 A 126 267 01 23
フォーク・ヘッド 001
65 A 115 267 01 74
ピン
シフト･レバー・マウント 		001
68 A 115 267 09 50
スリーブ 002
71 A 129 993 00 20
スプリング 001
74 N 006799 005002
ロック・ワッシャ 002
83 A 129 267 11 47
シフト・ゲート 001
95 A 129 540 03 49
照明
シフト・リンク照明 		001
107 A 129 267 00 97
ベローズ 001
116 N 072601 012230
電球
W5/1,2-12V 1,2W 		001
119 A 124 267 02 88
カバー

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以降: B 521910
 		001
122 A 124 267 13 10
グリップ
セレクタ･レバー 		001
122 B6 6 26 8117
グリップ
革張りシフト・レバー 		001
125 N 070616 010003
ナット
セレクタ･レバー 		001
128 A 201 267 16 76
ガスケット 001
131 A 201 267 03 80
シーリング・リング
ベアリング・ステップ / トンネル 		001
137 A 124 584 67 38
ラベル

ﾌｯﾄﾉｰﾄ解説
[820]
モデル・イヤー 1992 年以降
 		001 LA
140 A 124 260 03 51
ワイヤ
ペダル・ユニット / ロック・レバー 		001 RA
143 A 124 267 03 64
ワイヤ
ステアリング･ロック / ロック・レバー 		001 RA
146 A 124 267 08 40
ホルダー 002
149 A 001 997 43 90
連結ピース 001
152 N 916016 005100
クランプ
ワイヤ・ケーブル / フロア・シフト・メカニズム 		001
155 N 007976 004211
鉄板ビス
ワイヤ・ケーブル / フロア・シフト・メカニズム 		001
161 A 124 267 02 06
カバー 001
170 N 914130 006106
ボルト
ベアリング・ステップ / トンネル 		004
173 A 124 260 29 33
シフト・ロッド 001
179 N 070616 010004
ナット 001
188 A 115 992 03 10
マウント・ブッシュ
セレクタ･レバー 		001
194 A 000 994 41 60
ピン・ロック
シフト・ロッド 		002
