一覧

乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

Schema

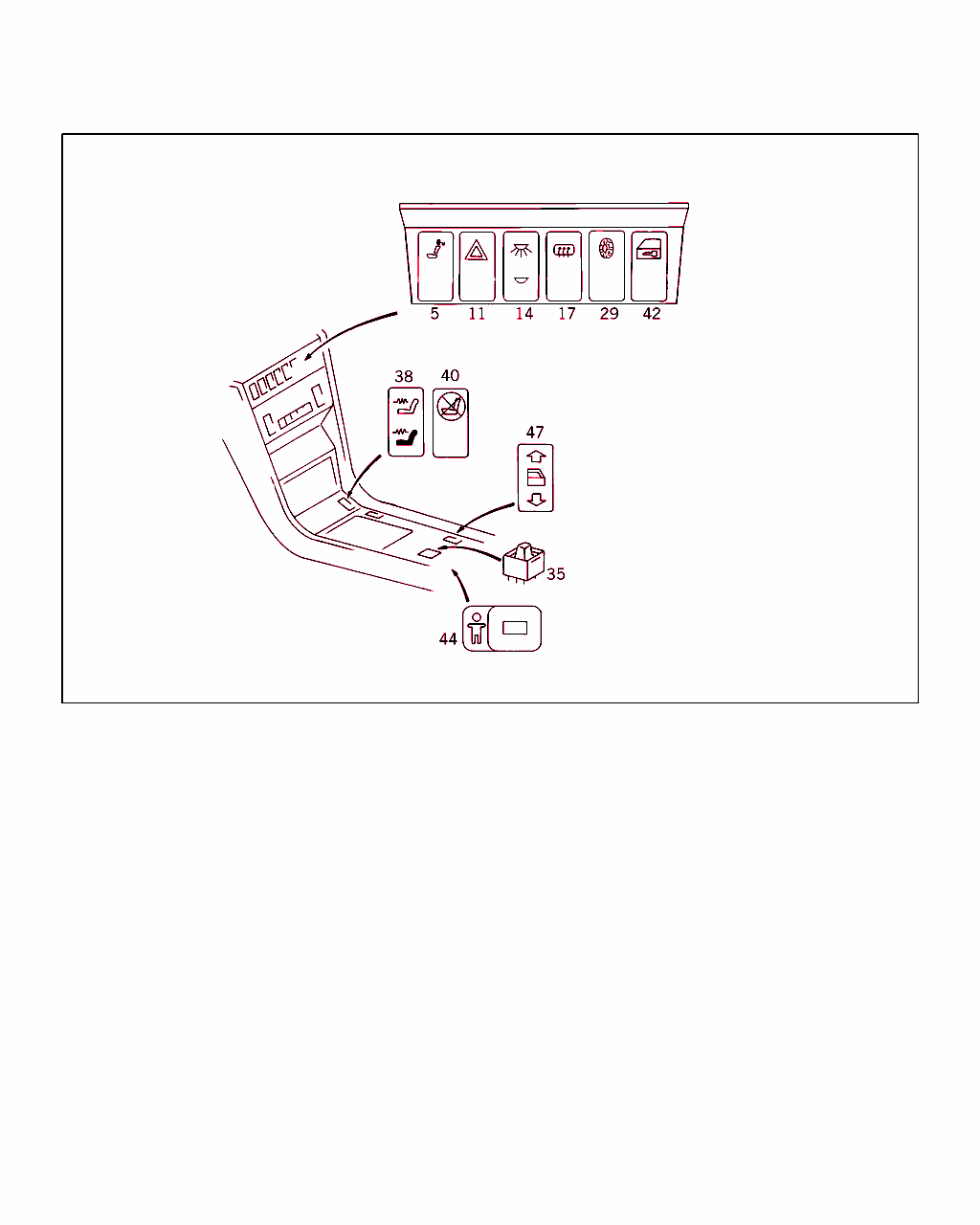

B82060000051.950524

[image]

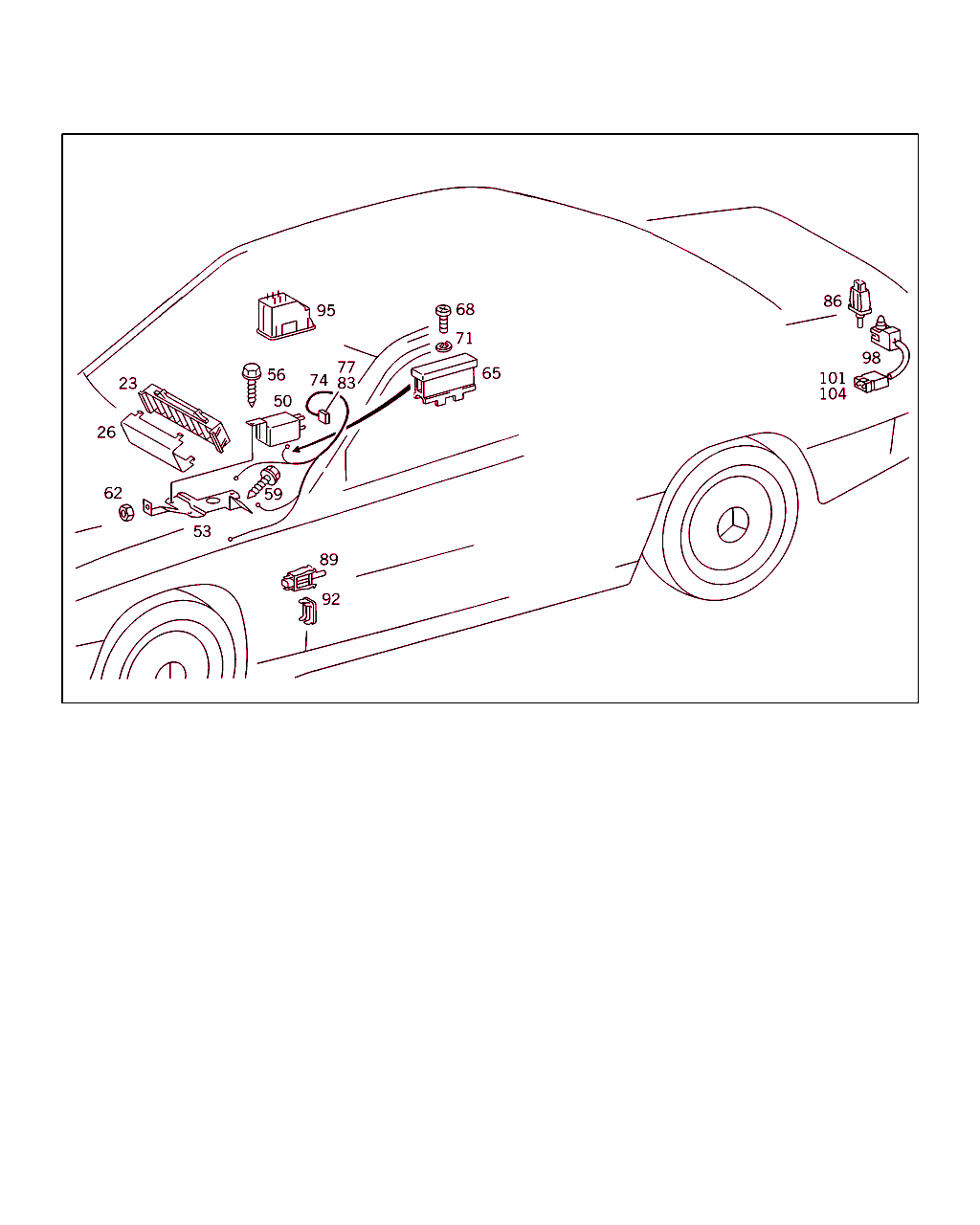

B82060000010.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 820 99 10
タペット・スイッチ
ヘッドレスト・ロック解除

ﾌｯﾄﾉｰﾄ解説
[046]
ｼｬｼﾅﾝﾊﾞNo.以前:
C 036804
J 021945
 		001
5 A 124 821 47 51
スイッチ
ヘッドレスト・ロック解除

ﾌｯﾄﾉｰﾄ解説
[047]
ｼｬｼﾅﾝﾊﾞNo.以降:
C 036805
J 021946
 		001
11 A 124 820 01 10
スイッチ
ハザード・ウォーニング・ランプ・スイッチ 		001
14 A 124 820 98 10
スイッチ
ルーム・ランプ 		001
17 A 129 820 74 10
スイッチ
リヤ・ウインドウ・デフォッガ 		001
23 A 124 821 00 71
ストリップ
インストルメント・パネルのスイッチ 		001
26 A 124 821 00 38
カバー
マルチポイント・コネクタ 		001
29 A 129 820 78 10
スイッチ
アクセレレーション・スキッド・コントロール (ASR) 		001
35 A 129 820 06 10
スイッチ
ミラー調整

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　
 		001
38 A 129 820 76 10
スイッチ
運転席シート・ヒータ、左 		001
38 A 129 820 76 10
スイッチ
運転席シート・ヒータ、右 		001
42 A 202 820 40 10
スイッチ
セントラル・ロッキング・システム車内操作部 		001
44 A 124 820 49 10
スイッチ
セーフティ・スイッチ 		001
47 A 124 820 94 10
スイッチ

これに変更 A 124 820 93 10

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		-
47 A 124 820 93 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 リヤ 		002
47 A 124 820 93 10
スイッチ
パワー・ウインドウ、リヤ・サイド・パネル 		002
47 A 124 820 90 10
スイッチ

これに変更 A 124 820 89 10

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		-
47 A 124 820 89 10
スイッチ
パワー・ウインドウ、センタ・コンソール、 フロント 		002
50 A 004 545 08 32
コントロールユニット
インストルメントおよびスイッチ・イルミネーション・ランプ 		001
53 A 124 545 56 40
ホルダー
コントロール・ユニット 		001 LA
53 A 124 545 36 40
ホルダー
コントロール・ユニット 		001 RA
56 N 914031 004301
鉄板ビス
ブラケットに取り付けるコントロール・ユニット 		001
59 N 914128 004300
鉄板ビス
ファイヤ・ウォールに取り付けるブラケット 		001 LA
59 N 914128 004303
鉄板ビス
ブラケット / インストルメント・パネル 		001 RA
62 N 000934 006007
ナット
ブラケット / インストルメント・パネル 		001 LA
65 A 000 540 08 69
ケーブル・コネクタ
インストルメントおよびスイッチ・イルミネーション・ランプ 		001
68 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
68 N 007985 004107
ボルト
電気ケーブル/ ケーブル・コネクタ 		001
71 N 912004 004102
ロック・ワッシャ
電気ケーブル/ ケーブル・コネクタ 		001
74 A 124 540 76 09
ライン
インストルメントおよびスイッチ・イルミネーション・ランプ 		001 LA
74 A 124 540 63 08
ケーブル・ハーネス
インストルメントおよびスイッチ・イルミネーション・ランプ 		001 RA
77 A 015 545 49 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
58 D

これに変更 A 014 545 85 28 		001
77 A 014 545 85 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
58 D 		001
83 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
86 A 201 820 21 10
スイッチ
トランク・ルーム・ランプ 		001
89 A 001 545 87 14
スイッチ
ドア・コンタクト 		005
92 A 000 821 00 38
カバー
ドア・コンタクト・ホールを 塞ぐため 		002
95 A 124 820 68 10
スイッチ
電動スライディング・ルーフ 		001
98 A 124 820 96 10
スイッチ
トランク・リッド・ロック、コンフォート・オペレーション 		001
101 A 012 545 84 28
コネクタ・ハウジング 001
104 A 011 545 16 28
プラグ・ピン 002
