一覧

乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

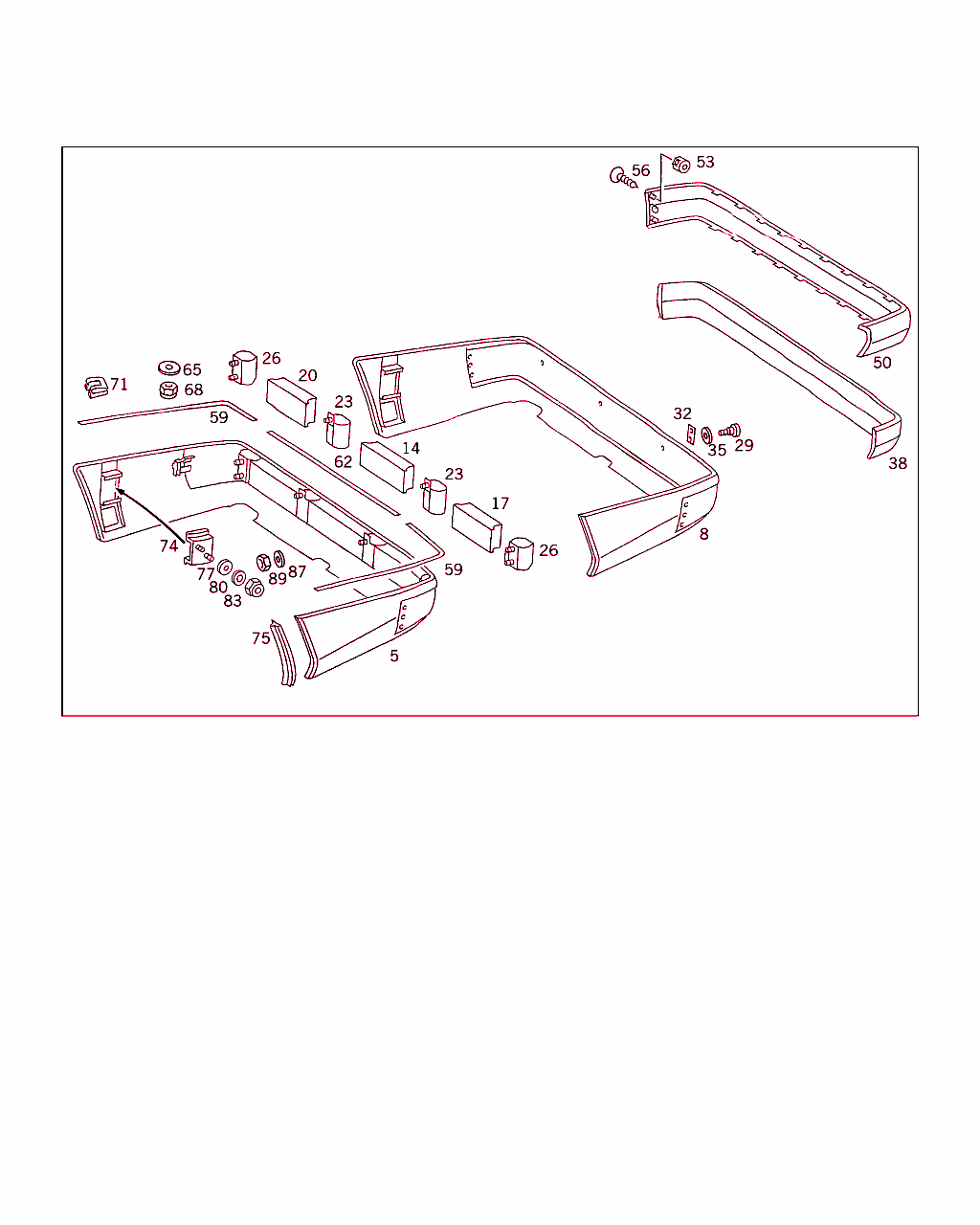

Schema

B88075000061.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 880 16 71
リヤ・バンパ
カバー付き

ﾌｯﾄﾉｰﾄ解説
[010]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[831]
1993 年 7 月の新仕様のシャーシ以前
 		001
5 A 124 880 29 71
リヤ・バンパ
カバー付き

ﾌｯﾄﾉｰﾄ解説
[010]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[840]
1993 年 7 月の新仕様のシャーシ以降
 		001
8 A 124 880 12 40
パネル
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[010]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[831]
1993 年 7 月の新仕様のシャーシ以前
 		001
8 A 124 880 17 40
パネル
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[010]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[840]
1993 年 7 月の新仕様のシャーシ以降
 		001
14 A 124 885 00 37
インパクトアブソーバ
中央内側 		001
17 A 124 885 07 37
インパクトアブソーバ
リヤ左内側 		001
20 A 124 885 08 37
インパクトアブソーバ
右リヤ内側 		001
23 A 124 880 04 14
ホルダー
リヤ左右内側 		002
26 A 124 880 03 14
ホルダー
左および右外側 		002
29 A 124 990 02 10
ボルト 008
32 A 124 885 23 11
プレート 004
35 A 201 990 02 40
ガスケット
クロス・メンバのバンパ 		006
38 A 124 885 03 37
インパクトアブソーバ
リヤ外側 		001
50 A 124 885 03 21
レール
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[831]
1993 年 7 月の新仕様のシャーシ以前
 		001
50 A 124 885 13 21
レール
リヤ・バンパ
"GEPRIMERT"

ﾌｯﾄﾉｰﾄ解説
[010]
色番号およびペイント・コード、外装部品用、フットノート 901 参照　　　　　　　　　　　　　　　　　　　　　　　　　　　
[420]
必ず取付け前に塗装してください。
[840]
1993 年 7 月の新仕様のシャーシ以降
 		001
53 A 000 984 31 25
ナット
プロテクト・モール / パネル 		006
56 A 201 990 02 36
ボルト

これに変更 N 000000 000521 		-
56 N 000000 000521
鉄板ビス
プロテクト・モール / パネル 		006
59 A 124 880 17 36
ガイド・カバー
バンパ・パネル、左 		001
59 A 124 880 18 36
ガイド・カバー
バンパ・パネル、右 		001
62 A 124 880 19 36
ガイド・カバー
バンパ・パネル、センタ 		001
65 N 009021 005205
ウインドウ
バンパに取り付けるカバー 		002
68 N 913001 005005
ナット
バンパに取り付けるカバー 		002
71 A 124 988 90 78
スプリング・クリップ
バンパに取り付けるカバー 		024
74 A 124 880 01 30
ガイド
リヤ・フロア左側側部および右側側部に 		002
75 A 124 885 05 23
カバー
バンパ・パネル、左 		001
75 A 124 885 06 23
カバー
バンパ・パネル、右 		001
77 A 201 990 02 40
ガスケット
ガスケット / ?サイド・ガイド 		004
80 A 673 990 11 40
ウインドウ
サイド・ガイド / リヤ・フロア 		004
83 N 913004 006001
ナット

これに変更 N 910113 006000 		-
83 N 910113 006000
ヘキサゴン・ナット
サイド・ガイド / リヤ・フロア 		004
87 A 202 990 34 40
ウインドウ
クロス・メンバのバンパ 		006
89 N 304032 008006
ヘキサゴン・ナット
クロス・メンバのバンパ 		006
