SPEED JAPAN ONLINE PARTS CATALOG

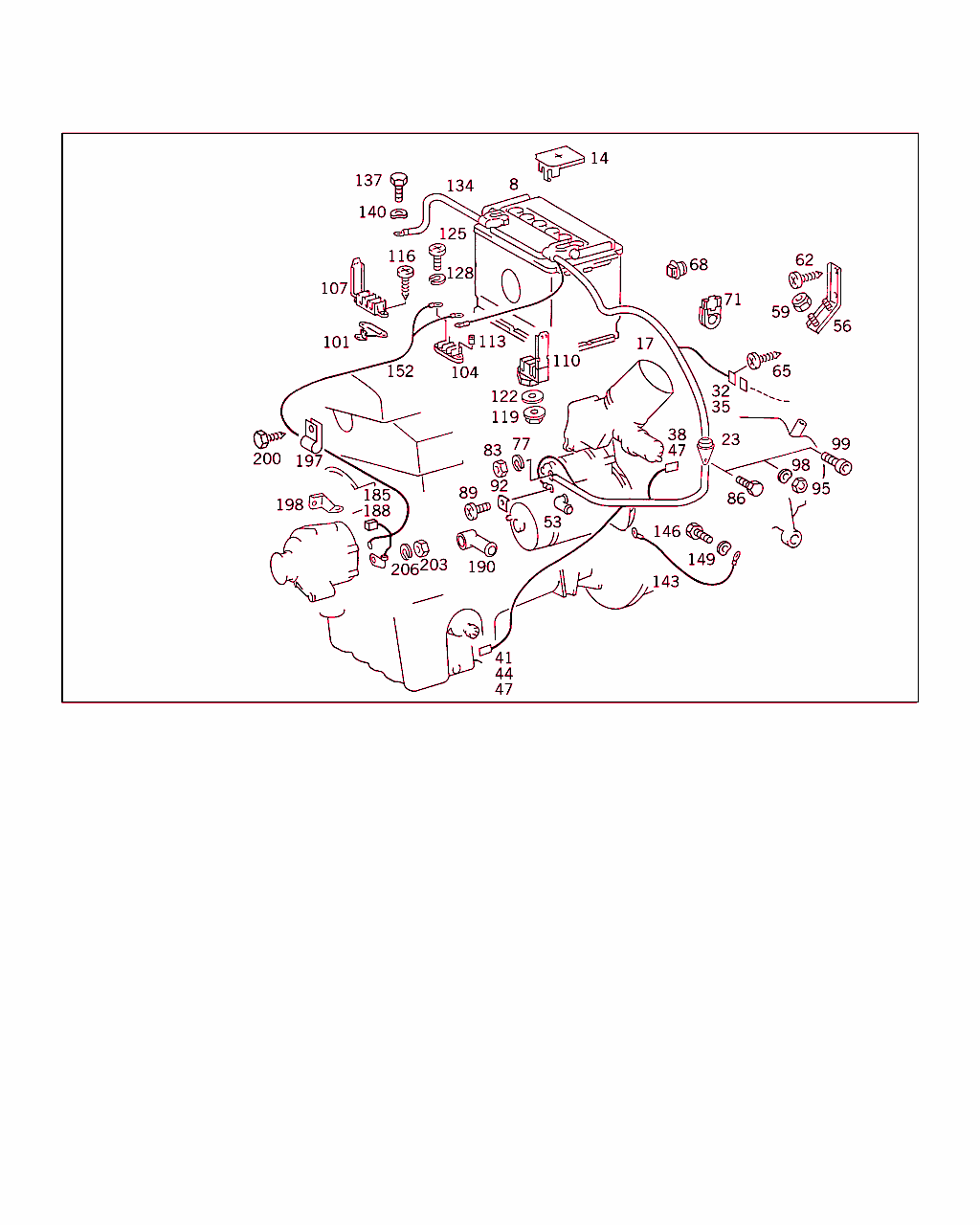

1つめのイラスト
2つめのイラスト

`B54030000092.950531`

`B54030000177.030228`

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

8	A 003 541 66 01	バッテリ充填状態 12V/62 AH これに変更 A 000 982 30 08	001
8	A 000 982 30 08	スタータバッテリ充填状態 12V/62 AH	001
8	A 004 541 46 01	バッテリ充填状態 12V/100 AH これに変更 A 005 541 25 01	001
8	A 005 541 25 01	バッテリ充填状態 12V/100 AH これに変更 A 000 982 33 08	001
8	A 000 982 33 08	スタータバッテリ充填状態 12V/100 AH	001
14	A 001 546 08 35	保護キャップバッテリ・プラス極	001
17	A 124 540 42 30	プラス・ケーブルバッテリからスタータまで	001	LA
17	A 124 540 43 30	プラス・ケーブルバッテリからスタータまで	001	RA
23	A 000 159 38 40	ブラケット	001	LA
32	A 013 545 12 28	コネクタ・ハウジングスタータ・ハーネス・コネクタ	001
35	A 001 545 38 26	コンタクト・ピン 4 MM	NB
38	A 011 545 85 28	電動クラッチオイル・プレッシャ・センサ	001
41	A 014 545 07 28	ハウジングオイル・レベル・インジケータ	001
47	A 003 545 26 26	コンタクト・ソケット 4 MM	NB
53	A 007 997 70 81	グロメットケーブル / スタータ	001
56	A 124 540 40 73	ホルダースタータ・ハーネス・コネクタ	001	RA
59	N 913017 005000	ナットコネクタ / ブラケット	002	RA
62	N 000000 000459	鉄板ビスユニット・コンパートメント・パーティション・ウォールに取り付けるブラケット	002	RA
65	N 007981 004322	鉄板ビスコネクタ / ファイヤ・ウォール	002	LA
68	A 001 988 15 81	プッシュ・ボタンスタータ・ケーブル / ファイヤウォール	001	RA
71	A 126 546 02 37	グロメットユニット・コンパートメント・パーティション・ウォールを通るスタータ・ケーブル	001	RA
77	N 912004 008102	ロック・ワッシャスタータ (ターミナル 30) のライン	001
83	N 304032 008005	ヘキサゴン・ナットスタータ (ターミナル 30) のライン	001
86	N 304017 006016	6角ボルト電気ケーブル / インテーク・マニホールド	001
93	N 000934 006007	ナットスタータ (ターミナル 50) のライン	001
94	N 000137 006204	スプリングワッシャスタータ (ターミナル 50) のライン	001
95	A 000 546 13 81	カバースタータ (ターミナル 50) のライン	001
101	A 124 545 54 40	ホルダーターミナル・ブロックおよびダンパ・ストラット	001	RA
104	A 124 540 02 69	ターミナル・ストリップストラット・ドーム	001	LA
110	A 124 540 21 69	ターミナル・ストリップ右フロント・ホイール･ハウス	001	RA
113	A 002 994 30 45	ヒューズターミナル・ブロック / ストラット・ドーム	002	LA
116	N 007981 004244	鉄板ビスブラケットのターミナル・ブロック	002	RA
119	A 000 990 08 51	ナットブラケットのターミナル・ブロック 8 MM	001	RA
125	N 304017 006034	6角ボルトケーブル・コネクタのケーブル・ハーネス	002
125	N 007985 004125	ボルトこれに変更 N 007985 004107	-
125	N 007985 004107	ボルトケーブル・コネクタのケーブル・ハーネス	001
128	N 912004 006102	ロック・ワッシャケーブル・コネクタのケーブル・ハーネス	002
128	N 912004 004102	ロック・ワッシャケーブル・コネクタのケーブル・ハーネス	001
134	A 201 540 00 31	マイナス・ケーブルバッテリ・マイナス極からアースへ	001	LA
134	A 126 540 06 31	ラインバッテリ・マイナス極からアースへ	001	RA
137	N 304017 008016	6角ボルトアース・ケーブル / ストラット・ドーム	001
140	N 000137 008204	スプリングワッシャアース・ケーブル / ストラット・ドーム	001
143	A 124 540 00 31	ラインフレームのエンジン	001
146	N 304017 008039	6角ボルトアース・ケーブル / サイド・メンバ・フレーム	001
149	N 000137 008204	スプリングワッシャアース・ケーブル / サイド・メンバ・フレーム	001
152	A 124 440 39 08	ケーブル・ハーネスオルタネータからターミナル・ブロックまで	001
152	A 124 440 64 09	ケーブル・ハーネスオルタネータからターミナル・ブロックまで 120 A	001
185	A 005 545 02 28	クラッチオルタネータ、3 ピン	001
188	A 000 546 78 40	ソケット・スリーブ TO 005 545 02 28	NB
188	A 000 546 79 40	ソケット・スリーブ TO 005 545 02 28	NB
190	A 000 546 53 35	保護キャップオルタネータ、ターミナル B+	001
203	N 000934 008010	ナットこれに変更 N 304032 008006	-
203	N 304032 008006	ヘキサゴン・ナットケーブル / オルタネータ	001
203	N 000934 005008	ナットケーブル / オルタネータ	001
206	N 912004 008102	ロック・ワッシャケーブル / オルタネータ	001
206	N 912004 005100	ロック・ワッシャケーブル / オルタネータ	001
207	N 913018 013201	保護キャップこれに変更 A 000 831 09 29	-
207	A 000 831 09 29	キャップオルタネータ、ターミナル B+	001

一覧

Schema

`B54030000092.950531`

`B54030000177.030228`
