乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 148371 以前、例外は C 137839、C 140697 他に取り付けられている場所は C 149243、C 149362、C 152510乗用車セダン、モデル・イヤー 95 年 識別 No. C 148372 以降、他に取り付けられている場所は C 137839、C 140697
124.032 => E 320 JAPAN
M: 104992
GA: 722369

Schema

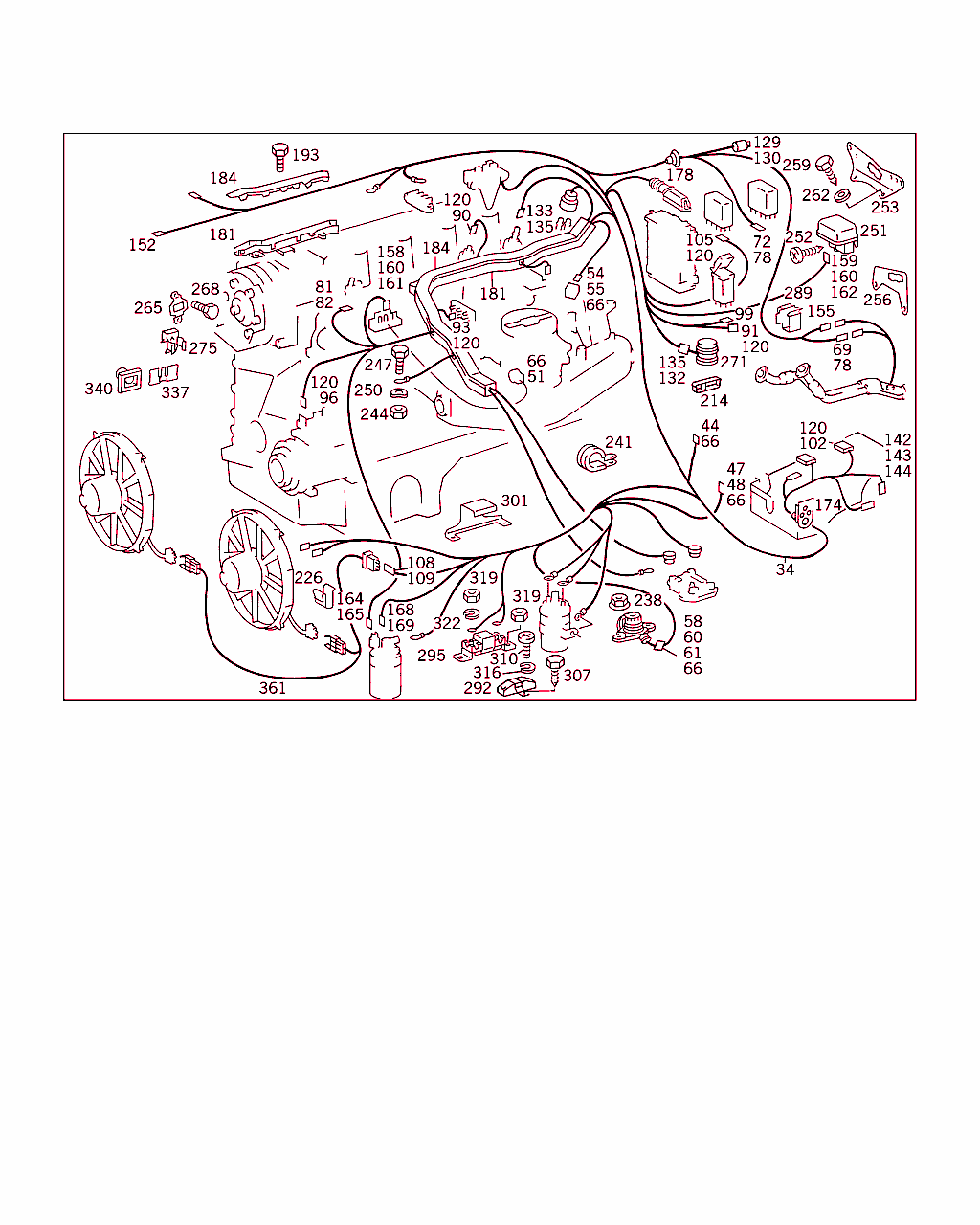

B54120000073.000810

[image]

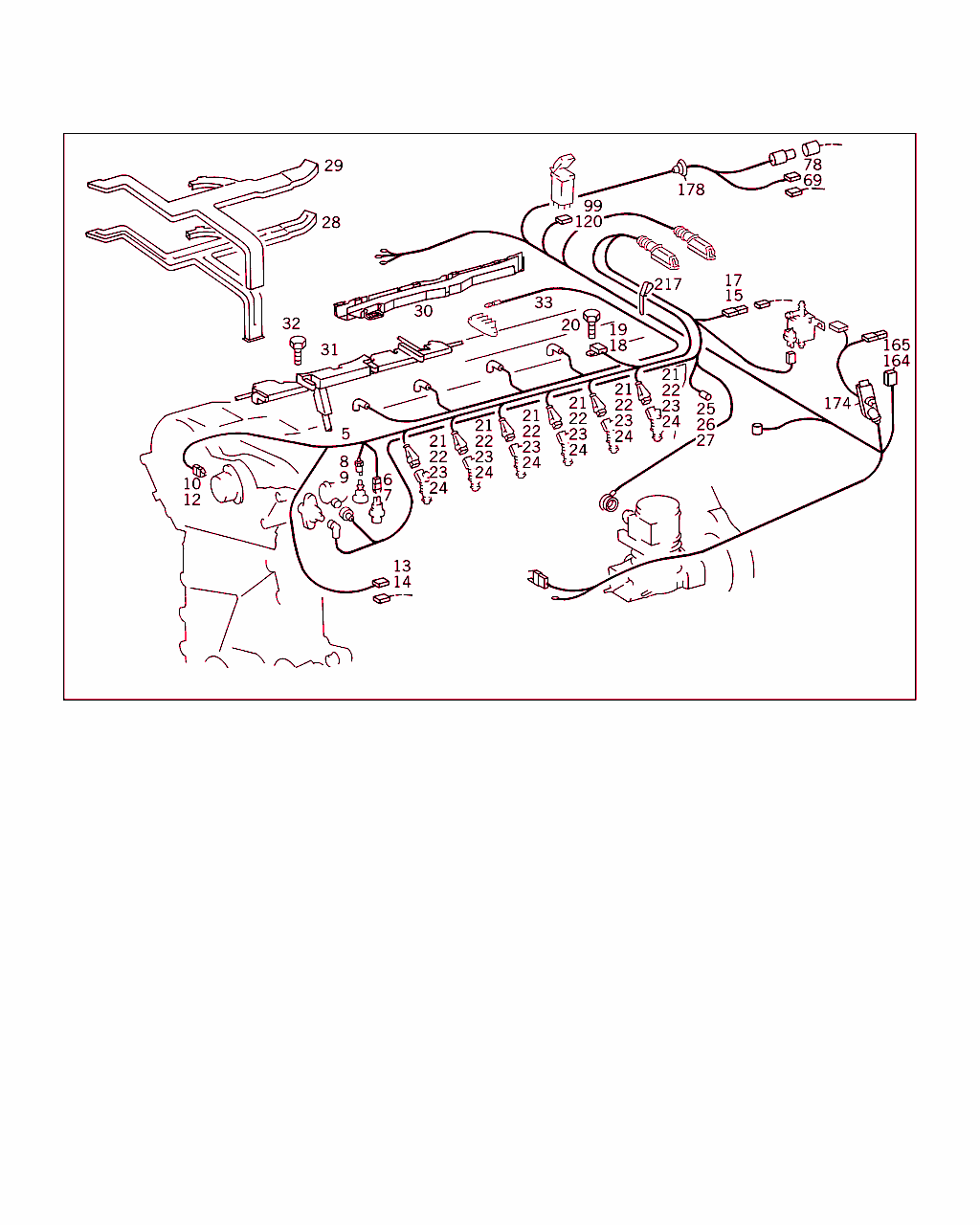

B54120000127.000810

[image]

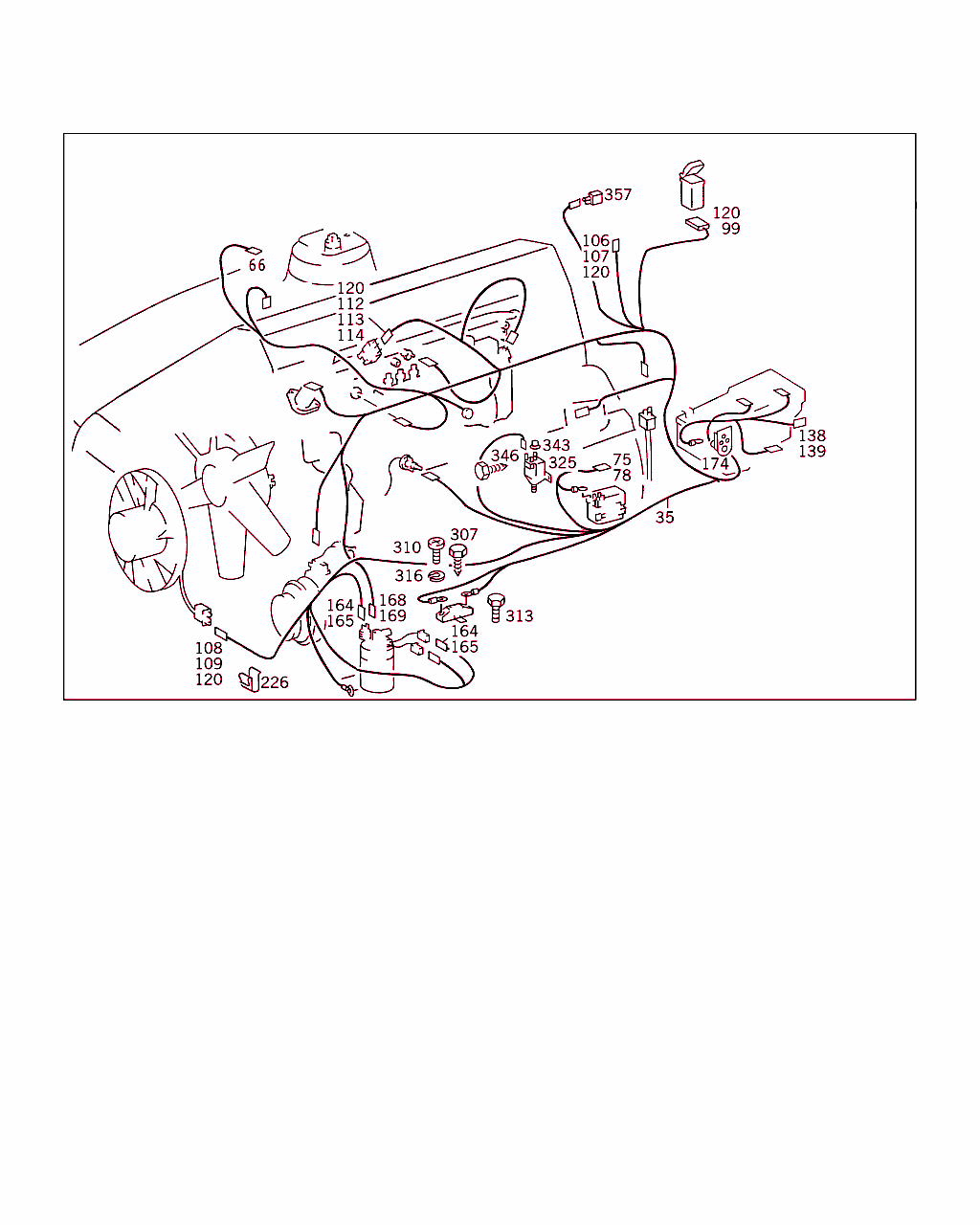

B54120000074.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 56 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[104]
次の車台番号以前:
C 180062
その他取付け
C 180349,C 183373,C 183906,C 185756,C 187207,C 185390
 		001 LA
5 A 124 440 29 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[105]
次の車台番号以降:
C 180063
例外:
C 180349,C 183373,C 183906,C 185756,C 187207,C 185390
 		001 LA
5 A 124 440 57 32
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[104]
次の車台番号以前:
C 180062
その他取付け
C 180349,C 183373,C 183906,C 185756,C 187207,C 185390
 		001 RA
5 A 124 440 30 33
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[105]
次の車台番号以降:
C 180063
例外:
C 180349,C 183373,C 183906,C 185756,C 187207,C 185390
 		001 RA
6 A 011 545 71 28
ハウジング 001
7 A 003 545 06 26
コンタクト・ソケット
カムシャフト・コントロール・バルブ
2.5 MM 		001
8 A 011 545 85 28
電動クラッチ
水温センサ 		001
9 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
10 A 012 545 04 28
電動クラッチ
エア・インジェクション 		001
10 A 012 545 04 28
電動クラッチ
スイッチオーバ・バルブ: エア・インジェクション 		001
12 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
13 A 017 545 01 28
コネクタ・ハウジング
エンジン・ケーブル・ハーネス・コネクタ 		001
14 A 012 545 73 28
プラグ・ピン
2,5 MM 		NB
15 A 012 545 04 28
電動クラッチ
カップリング
KL.870G 		001
17 A 013 545 79 28
プラグ・ピン
4 MM 		NB
21 A 140 545 35 28
ハウジング
インジェクション・バルブ 		006
22 A 000 545 28 39
バンドル・シーリング
TO 140 545 35 28 		012
23 A 000 545 61 45
保護キャップ
TO 140 545 35 28 		006
24 A 005 545 68 26
コンタクト・スプリング
TO 140 545 35 28 		NB
25 A 210 540 20 81
ハウジング
インテーク・エア温度センサ
STECKHL.GEH.

ﾌｯﾄﾉｰﾄ解説
[105]
次の車台番号以降:
C 180063
例外:
C 180349,C 183373,C 183906,C 185756,C 187207,C 185390
 		001
26 A 000 545 68 80
ガスケット
TO 210 540 20 81 		002
27 A 008 545 63 26
コンタクト・ソケット
0,2-0,75 MM2 		002
30 A 202 546 09 80
ケーブル・ガイド
エンジン 		001
31 A 124 546 09 80
ケーブル・ガイド 001
217 A 000 546 67 43
ホルダー
ファイヤウォールのエンジン・ケーブル・ハーネス 		001
