一覧

ステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 295335 以前、その内 F 295243 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 295336 以降、その他 F 295243 を除く
124.088 => E 280 JAPAN
M: 104942
GA: 722433

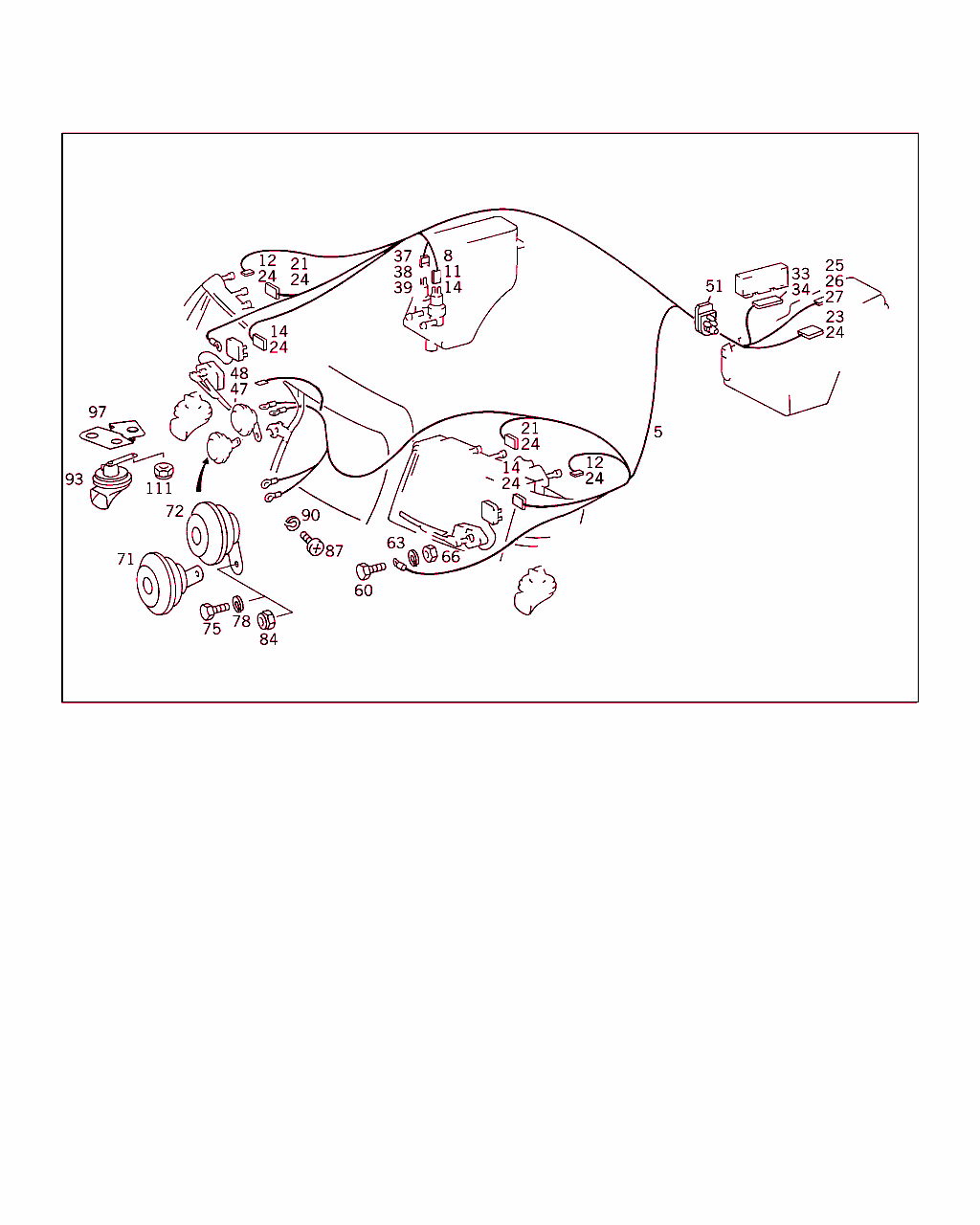

Schema

B54090000036.950518

[image]
x 番号 部品番号 名称/補足インフォメーション バージョン
5 A 124 543 12 33
ケーブル・ハーネス
ヘッドランプ
001 RA
11 A 008 545 38 28
アッパハウジング
TO 008 545 37 28
NB
12 A 011 545 01 28
電動クラッチ
ターン・シグナル・ランプ
002
14 A 015 545 49 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン

これに変更 A 014 545 85 28
002
14 A 014 545 85 28
ソケット・スリーブ・ハウジング
ヘッドランプ・ウォッシャ・モータ、 4 ピン
002
21 A 011 545 50 28
ハウジング
ヘッドランプ
002
23 A 126 545 01 28
ハウジング
ヘッドランプ・ウォッシャ・リレー、 6 ピン
001
24 A 003 545 26 26
コンタクト・ソケット
4 MM
NB
25 A 006 545 78 28
コネクタ・ハウジング
車内ケーブル・コネクタ、 6 ピン
001
26 A 009 545 30 28
アッパハウジング
TO 006 545 78 28
001
27 A 001 545 38 26
コンタクト・ピン
4 MM
NB
33 A 013 545 13 28
ソケット・スリーブ・ハウジング
ランプ・モニタ・ユニット、8 ピン
001
34 A 002 545 99 26
コンタクト・ソケット
2.5 MM
NB
39 A 010 545 52 28
ソケット・スリーブ
4 MM
NB
47 A 000 546 83 40
ソケット・スリーブ
ケーブル / シグナル・ホーン
NB
48 A 000 546 11 45
絶縁スリーブ
TO 000 546 83 40
NB
51 A 124 546 01 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル
001
60 N 000933 004028
ボルト
アース ・ケーブル / ドライバ・キャビン
002
63 N 912004 004102
ロック・ワッシャ
アース ・ケーブル / ドライバ・キャビン
002
66 N 000934 004006
ナット
アース ・ケーブル / ドライバ・キャビン
002
93 A 004 542 39 20
ホーン
HELLA,400 HZ
001
93 A 004 542 36 20
ホーン
HELLA,500 HZ
001
93 A 004 542 39 20
ホーン
FIAMM,405 HZ ES1 67
001
93 A 004 542 36 20
ホーン
FIAMM,485 HZ ES1 67
001
97 A 124 540 57 73
ホルダー
ホーン、ラジエタ前
001
