一覧

ステーション・ワゴン、モデル・イヤー 1994 年車台番号 F 295335 以前、その内 F 295243 を除くステーション・ワゴン、モデル・イヤー 1995 年車台番号 F 295336 以降、その他 F 295243 を除く
124.088 => E 280 JAPAN
M: 104942
GA: 722433

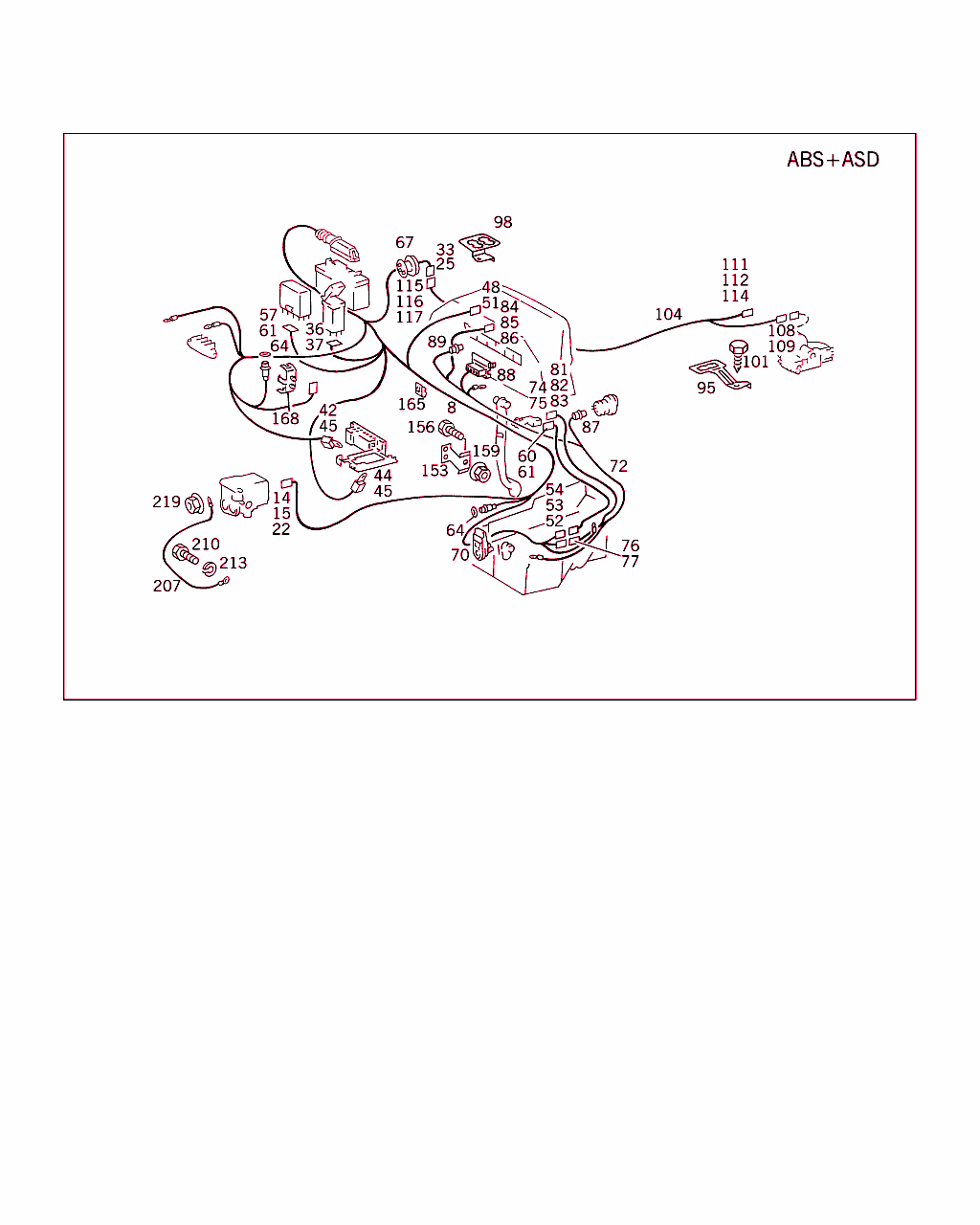

Schema

B54674000005.000810

[image]

B54674000006.000810

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 11 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 RA
8 A 124 440 07 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 RA
14 A 009 545 26 28
クラッチ
ハイドロリック・ユニット
ABS 		001
15 A 009 545 25 28
カバー
TO 009 545 26 28 		001
18 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

これに変更 A 014 545 85 28 		001
18 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン) 		001
22 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
25 A 012 545 04 28
電動クラッチ
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
31 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで)
ABS 		001
32 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
33 A 001 545 44 26
コンタクト・ソケット
4 MM 		001
36 A 015 545 29 28
ハウジング
過電圧保護 		001
37 A 003 545 10 26
コンタクト・ソケット
TO 015 545 29 28 		001
42 A 014 545 63 28
ハウジング
テスト・コネクタ 		001
44 A 013 545 56 28
プラグ
テスト・コネクタ
ASD 		001
45 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
48 A 012 545 83 28
ハウジング
インジケータ・ランプ
ABS-ASD 		NB
51 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		003
52 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001
53 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
54 A 010 545 52 28
ソケット・スリーブ
4 MM 		002
57 A 014 545 33 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
ASD 		001
60 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
61 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
64 A 006 997 74 48
シール・リング
同軸コネクタ 		002
67 A 110 997 12 81
ラバー・グロメット
センサ・ケーブルの束 		002
70 A 124 546 00 37
グロメット
ヒューズ・リレー・ボックスを通る 電気ケーブル 		001
72 A 124 440 92 08
ケーブル・ハーネス
インジケータ・ランプ
ABS/ASD 		001 RA
74 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン
ASD 		001 RA
75 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
81 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001 RA
82 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001 RA
83 A 010 545 52 28
ソケット・スリーブ
4 MM 		001 RA
84 A 006 545 78 28
コネクタ・ハウジング
コネクタ (インストルメント・クラスタまで) 		001 RA
85 A 009 545 30 28
アッパハウジング
TO 006 545 78 28 		001 RA
86 A 001 545 38 26
コンタクト・ピン
4 MM 		001 RA
87 A 002 545 30 26
コンタクト・ソケット
ランプ・スイッチ
4 MM 		001
88 A 000 821 05 65
ハウジング
機能コントロール
ASD 		001
89 A 000 545 33 19
ランプ・ソケット
インジケータ・ランプ
ABS/ASD 		002
98 A 124 542 15 40
ホルダー
カップリング
ASD 		001 RA
153 A 124 545 30 40
ホルダー
電気ケーブル / パーティション 		001 RA
156 N 000933 006207
ボルト
ファイヤ・ウォールに取り付けるブラケット 		001 RA
159 N 913023 006001
ナット
ファイヤ・ウォールに取り付けるブラケット 		001 RA
165 A 000 988 34 78
クリップ
電気ケーブル / パーティション 		002
168 A 124 545 43 47
ホルダー
ABS コネクタ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		002
207 A 140 540 07 31
マイナス・ケーブル
ハイドロリック・ユニット 		001
210 N 304017 006018
6角ボルト
アース・ストラップ固定用ツール 		001
213 N 912004 006102
ロック・ワッシャ
アース・ストラップ固定用ツール 		001
219 N 910113 005001
ヘキサゴン・ナット
アース・ストラップ固定用ツール 		001
