STATION WAGON
FROM IDENT NO. F 264673 ALSO INSTALLED ON F 259905 - F 264671 WITH CODE 859
124.193 => E 300 DIESEL TURBODIESEL
M: 603960
GA: 722357

Schema

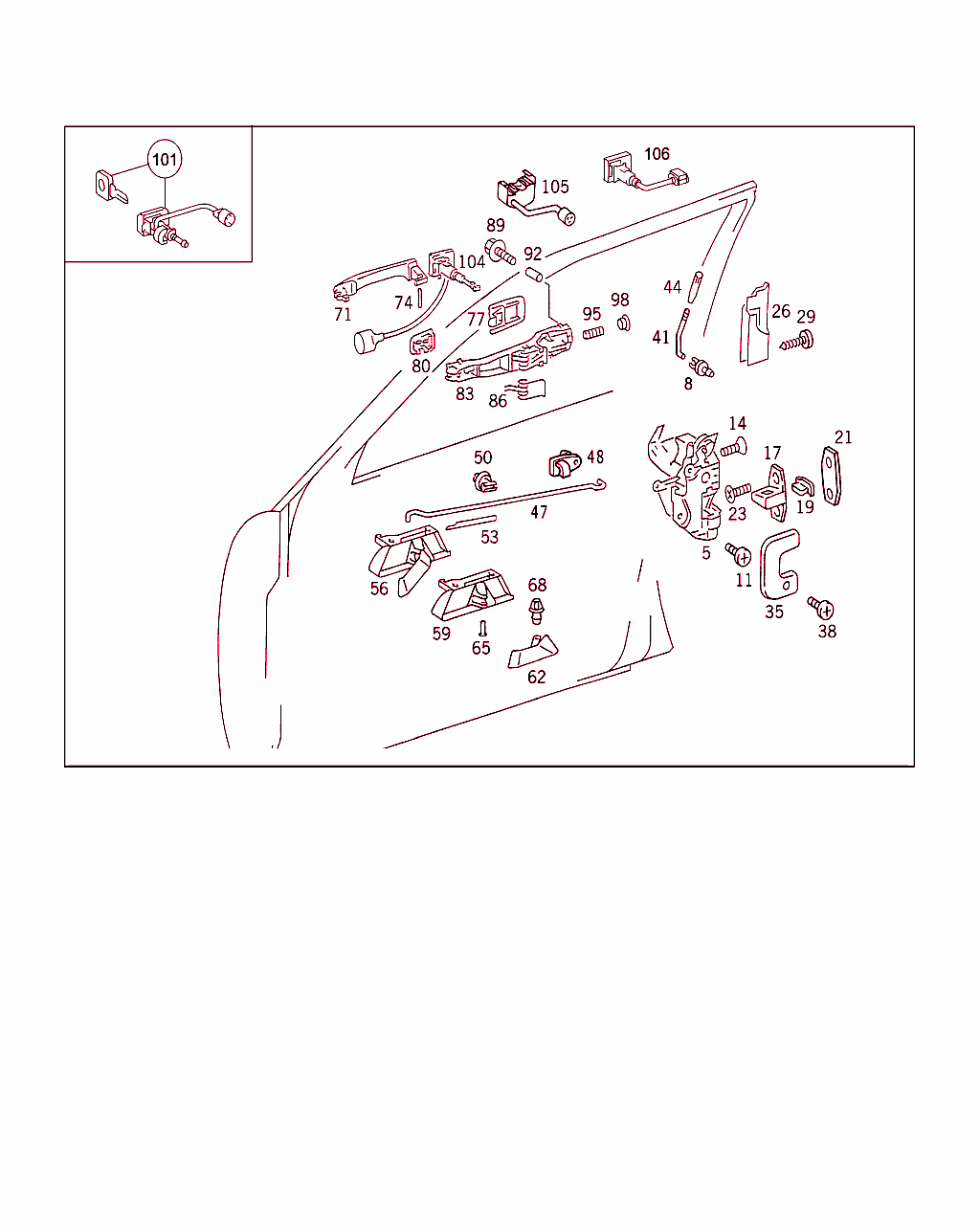

B72030000376.120319

[image]

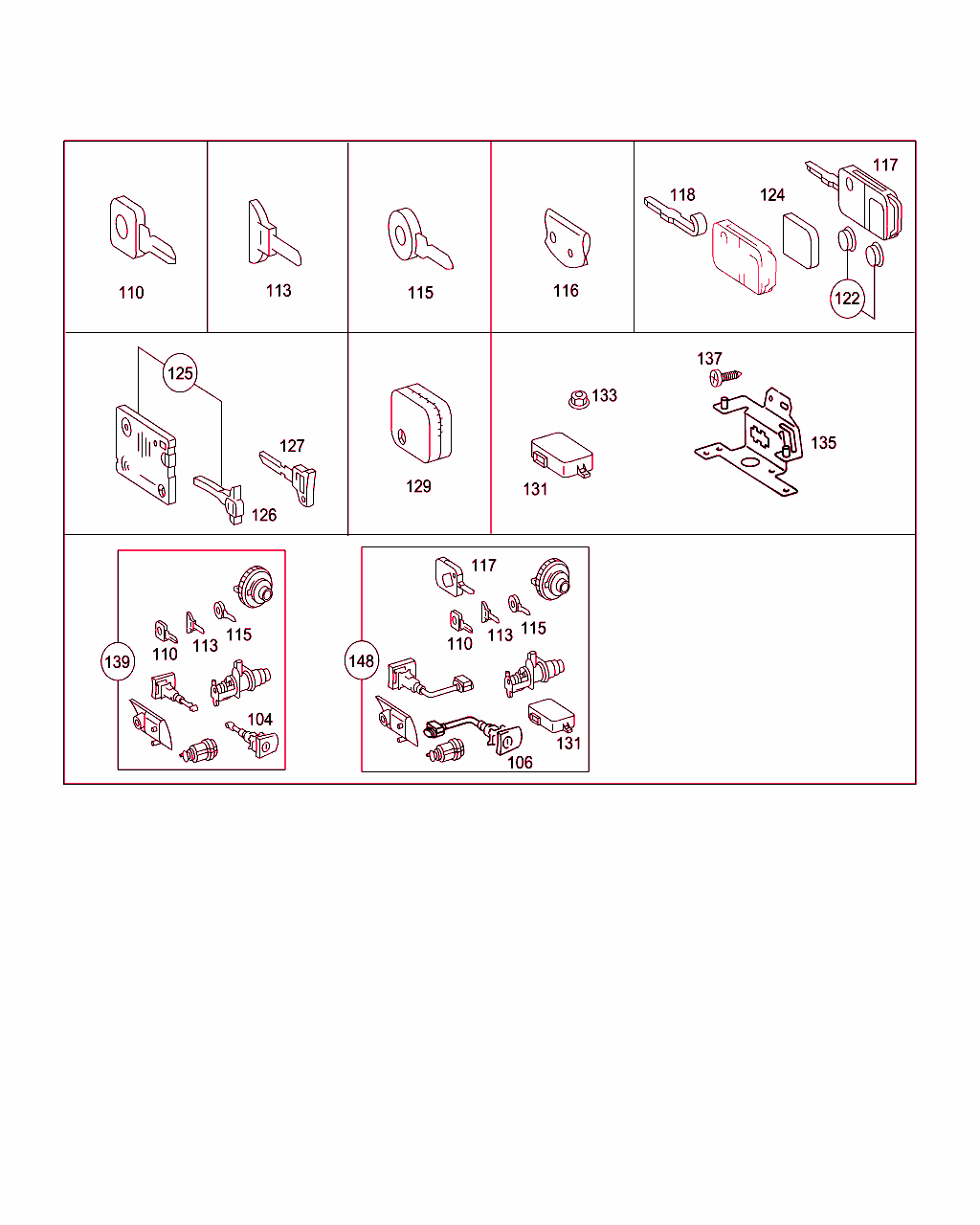

B72030000134.090604

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 720 09 35
ドア・ロック
左、車内ロッキング・メカニズム装備 		001 L
5 A 124 720 09 35
ドア・ロック
盗難防止警報装置の場合 		001 L
5 A 124 720 09 35
ドア・ロック
赤外線クロージング・システムの場合
CODE 880 		001 L
5 A 124 720 33 35
ロック
セーフティ・ロック、左付き: 赤外線クロージング・システムの場合
CODE 885

ﾌｯﾄﾉｰﾄ解説
[010]
ONLY WITH CODE 885 (IMMOBILIZER);STANDARD IN GERMANY
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001 L
5 A 124 720 21 35
ロック
セーフティ・ロック、左付き: コンフォート・オペレーションの場合: コード 551 (EDW) の場合以外 		001 L
5 A 124 720 12 35
ドア・ロック
右、車内ロッキング・メカニズム非装備 		001 L
5 A 124 720 12 35
ドア・ロック
盗難防止警報装置の場合 		001 L
5 A 124 720 24 35
ロック
セーフティ・ロック(右) 非装備: コンフォート・ オペレーションの場合: コード 551 (EDW) の場合以外 		001 L
5 A 124 720 32 35
ロック
セーフティ・ロック(右)非装備: 赤外線クロージング・システムの場合
CODE 880 / 885 		001 L
5 A 124 720 10 35
ドア・ロック
右、車内ロッキング・メカニズム装備 		001 R
5 A 124 720 10 35
ドア・ロック
盗難防止警報装置の場合 		001 R
5 A 124 720 10 35
ドア・ロック
赤外線クロージング・システムの場合
CODE 880 		001 R
5 A 124 720 22 35
ロック
セーフティ・ロック、右付き: コンフォート・オペレーションの場合: コード 551 (EDW) の場合以外 		001 R
5 A 124 720 11 35
ドア・ロック
左、車内ロッキング・メカニズム非装備 		001 R
5 A 124 720 11 35
ドア・ロック
盗難防止警報装置の場合 		001 R
5 A 124 720 23 35
ロック
セーフティ・ロック(左) 非装備: コンフォート・ オペレーションの場合: コード 551 (EDW) の場合以外 		001 R
5 A 124 720 31 35
ロック
セーフティ・ロック (左) 非装備 赤外線クロージング・システムの場合
CODE 880 		001 R
8 A 124 988 89 78
クリップ 002
11 A 140 984 28 29
ボルト
ドアに取り付けるロック 		002
14 A 140 984 30 29
ボルト
ドアに取り付けるロック 		004
17 A 208 720 01 04
ロッキングアイ
ドア・ロック 		002
19 A 140 723 00 79
インサート
修理実施 		002
21 A 201 723 00 11
タップ・プレート
センタ・ピラーのストライカ・アイ 		002
21 A 140 723 02 11
プレート
ストライカ・アイ 		NB
23 A 140 984 26 29
6角穴付き皿ボルト

これに変更 A 140 984 04 29 		-
23 A 140 984 04 29
ボルト
センタ・ピラーのストライカ・アイ 		004
26 A 124 723 21 08
カバー
赤外線クロージング・システムの場合
CODE 880 		001
26 A 124 723 21 08
カバー
運転席ドアに、ドア・ロックおよびセントラル・ロッキング・システム・エレメント上、左 		001
26 A 124 723 18 08
カバー
運転席ドアに、ドア・ロックおよびセントラル・ロッキング・システム・エレメント上、右 		001
29 N 914138 004101
ボルト
カバー / ドア 		002
35 A 124 723 01 24
マウント
左ドア・ロック 		001
35 A 124 723 02 24
マウント
右ドア・ロック 		001
38 N 007985 004149
ボルト

これに変更 N 000000 001933 		-
38 N 000000 001933
6角丸頭ボルト
ドア・ロックのトリム 		002
41 A 124 723 02 39
ロック・ロッド
ドア固定ツール 		002
44 A 123 766 00 22
ロック・ピン
(ロック・ノブ)、ドア・ロック 		002
47 A 124 723 01 69
プル・ロッド
左運転席ドア・ロック 車内操作部 		001
47 A 124 723 02 69
プル・ロッド
左運転席ドア・ロック 車内操作部 		001
48 A 007 988 42 78
クリップ 002
50 A 006 988 63 78
クリップ
プル・ロッド / 運転席ドア・インナ・パーツ 		002
53 A 124 821 02 97
保護ホース
プル・ロッド / 運転席ドア・インナ・パーツ 		001
56 A 124 760 01 61
車内操作
左ドア・ロック 		001
56 A 124 760 02 61
車内操作
右ドア・ロック 		001
59 A 124 766 01 64
リセス
左 		001
59 A 124 766 02 64
リセス
右 		001
62 A 124 766 01 24
レバー
左 		001
62 A 124 766 02 24
レバー
右 		001
65 A 124 766 00 15
ピン 002
68 A 124 988 09 78
クリップ 002
71 A 124 760 05 70
グリップ
運転席ドア 		002
74 N 001475 002015
ドエル・ピン 002
77 A 124 766 00 05
サポート/ブラケット
後部
注文時に表記のこと:
NO.7007 		002
80 A 124 766 01 05
サポート/ブラケット
パネル・グリップとベアリング・ブラケットのあいだ
注文時に表記のこと:
NO.7007 		002
83 A 124 760 04 34
ベアリング
ドア・ハンドル 		002
86 A 124 766 04 34
スプリング
ベアリング・ブラケット 		002
89 A 124 990 00 21
ボルト
ベアリング・ブラケット 		006
92 A 124 992 00 05
スリーブ
ベアリング・ブラケット 		006
95 A 201 997 00 19
ピン
ベアリング・ブラケット 		002
98 A 000 997 72 86
カバー・キャップ
シリンダ・ガイド取付け用ホール /ベアリング・ブラケット 		002
98 A 000 997 72 86
カバー・キャップ
穴の調整、キー操作 レバー 		002
101 A 124 760 63 77
TS シリンダ・ガイド
ワークショップ仕様、キー付き; 任意のロック 		001
104 A 124 760 43 77
ガイド
キーなし、左

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
104 A 124 760 43 77
ガイド
赤外線クロージング・システムの場合、左、 コード 551 (EDW) 装備および非装備
CODE 880

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001 R
104 A 124 760 44 77
ガイド
キーなし、右

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
104 A 124 760 44 77
ガイド
赤外線クロージング・システムの場合、右、 コード 551 (EDW) 装備および非装備
CODE 880 / 885

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001 L
104 A 124 760 49 77
ガイド
キーなし、左、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
104 A 124 760 50 77
ガイド
キーなし、右、盗難進入警報装置

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
105 A 002 820 10 10
スイッチ
左、盗難進入警報装置の場合
TO 124 760 49 77 		001
105 A 002 820 11 10
スイッチ
右、盗難進入警報装置の場合
TO 124 760 50 77 		001
106 A 124 820 01 97
ガイド
左
CODE 880 / 885 		001 L
106 A 124 820 02 97
ガイド
右
CODE 880 		001 R
110 A 000 760 25 06
キー
マスタ・キー

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		002
110 A 000 760 44 06
メイン・キー
(マスタ・キー)盗難防止警報装置の場合

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		002
113 A 140 766 06 06
マスタ・キー
(フラット・キー) 盗難防止警報装置付きの場合も含む

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
 		001
115 A 000 760 26 06
サブ・キー
(補助キー) 盗難防止警報装置付きの場合も含む

ﾌｯﾄﾉｰﾄ解説
[407]
STATE LOCK NUMBER WHEN ORDERING
 		001
116 A 108 890 06 61
ポケット
車両キー 		001
117 A 140 760 04 06
キー
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
 		002
118 A 129 766 03 06
キー
赤外線トランスミッタ非装備: コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 269811
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		002
118 A 140 766 01 06
キー
赤外線トランスミッタ非装備: コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: F 269812
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		002
122 A 003 541 62 01
バッテリ

これに変更 A 005 541 17 01

ﾌｯﾄﾉｰﾄ解説
[414]
THE OLD PART MUST NO LONGER BE INSTALLED
 		-
122 A 005 541 17 01
バッテリ
赤外線トランスミッタ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 269811
 		001
122 A 000 828 03 88
バッテリ・パック
赤外線トランスミッタ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: F 269812
 		001
124 A 129 766 00 91
カバー
バッテリ・コンパートメント

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 269811
 		002
124 A 140 760 00 20
カバー
バッテリ・コンパートメント・カバー、アイ・リング付き

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: F 269812
 		002
125 A 124 760 02 06
キー
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		001
126 A 140 766 06 06
キー
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[049]
CAUTION! OBSERVE KEY HEAD BEFORE ORDERING
FIGURE 126 AND 127
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		001
127 A 140 766 08 06
マスタ・キー
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[049]
CAUTION! OBSERVE KEY HEAD BEFORE ORDERING
FIGURE 126 AND 127
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		001
129 A 140 890 00 61
ポケット
赤外線キー

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: F 269811
 		001
131 A 124 820 59 26
コントロールユニット
赤外線クロージング・システムの場合
CODE 880

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
 		001
131 A 202 820 44 26
コントロール・ユニット
赤外線クロージング・システムの場合
CODE 885

ﾌｯﾄﾉｰﾄ解説
[250]
SEE FOOTNOTES : 002 / 010
[429]
THEFT-RELEVANT PART
[622]
STATE IDENT NO. WHEN ORDERING
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001
133 N 913023 006001
ナット
ブラケットに取り付けるコントロール・ユニット 		002
135 A 124 820 96 14
ホルダー
(コントロール・ユニット) 		001
137 N 007981 004322
鉄板ビス

これに変更 N 007981 004233 		-
137 N 007981 004233
鉄板ビス

これに変更 N 000000 000460 		-
137 N 000000 000460
鉄板ビス
サイド・メンバに取り付けるブラケット 		002
139 A 124 890 73 73
ロック・セット
セントラル・ロッキング・システムの場合 		001
139 A 124 890 11 33
ロック・セット
BURGLARY ALARM SYSTEM(EDW),OR BURGLARY ALARM SYSTEM W/COMFORT CLOSING SYSTEM

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001
139 A 124 890 88 73
ロック・セット
USED WITH CENTRAL LOCKING MECHANISM; TAXI VERSION ONLY

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
 		001
139 A 124 890 09 33
ロック・セット
収納ボックス付き: セントラル・ロッキング・システムの場合

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[429]
THEFT-RELEVANT PART
 		001
139 A 124 890 11 33
ロック・セット
収納ボックス付き: EDWの場合

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001
139 A 124 890 29 33
ロック・セット
コンフォート・オペレーションの場合

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001
139 A 124 890 23 33
ロック・セット
USED WITH COMFORT CONTROL; TAXI VERSION ONLY

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001
139 A 124 890 29 33
ロック・セット
収納ボックス付き: コンフォート・オペレーションの場合

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001
148 A 124 890 08 68
ロック・シリンダ・セット

これに変更 A 124 890 10 68

ﾌｯﾄﾉｰﾄ解説
[429]
THEFT-RELEVANT PART
 		- L
148 A 124 890 10 68
ロック・セット
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備
CODE 880

ﾌｯﾄﾉｰﾄ解説
[002]
WHEN ORDERING, PLEASE DO NOT FAIL TO FILL OUT THE FORM COMPLETELY, AND TO PUT IT ON FILE.
"ORDER FOR SPARE KEYS/LOCKING PARTS"
IN CASE OF CRIMINAL INVESTIGATIONS, YOU SHOULD AT ANY TIME BE ABLE TO GIVE DOCUMENTARY EVIDENCE.
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[429]
THEFT-RELEVANT PART
 		001 L
148 A 124 890 47 68
ロック・シリンダ・セット
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備
CODE 885

ﾌｯﾄﾉｰﾄ解説
[050]
COMFORT LOCKING MECHANISM ONLY USED WITH SPECIAL VERSION SLIDING/LIFTING ROOF, OR ELECTRIC WINDOW REGULATOR
[250]
SEE FOOTNOTES : 002 / 010
[429]
THEFT-RELEVANT PART
[840]
ｼｬｼﾅﾝﾊﾞNo.以降:
F 264673 ALSO INSTALLED ON
F 259905 - F 264671 WITH CODE 859
 		001 L
148 A 124 890 10 68
ロック・セット/ブラケット
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備
収納ボックス付き
CODE 880 		001 L
148 A 124 890 48 68
TS ロック・セット/ブラケット
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備
収納ボックス付き
CODE 885 		001 L
148 A 124 890 11 68
ロック・セット/ブラケット
赤外線クロージング・システムの場合、 コード 551 (EDW) 装備および非装備
収納ボックス付き
CODE 880 		001 R
