PASSENGER CAR,SEDAN, -N- MODEL YEAR '92
FEDERAL UP TO IDENT NO. WDBEA36E.N B812620
CALIFORNIA UP TO IDENT NO. WDBEA36E.N B812620
PASSENGER CAR,SEDAN, -P- MODEL YEAR '93
FEDERAL FROM IDENT NO. WDBEA36E. P B 751307 TO IDENT NO WDBEA36E. P B973320 CALIFORNIA FROM IDENT NO. WDBEA36E. P B 751307 TO IDENT NO WDBEA36E P B973320PASSENGER CAR,SEDAN, -R- MODEL YEAR '94
FROM IDENT NO WDBEA34E.R B973321
124.036 => E 500 USA
M: 119974
GA: 722365, 722370

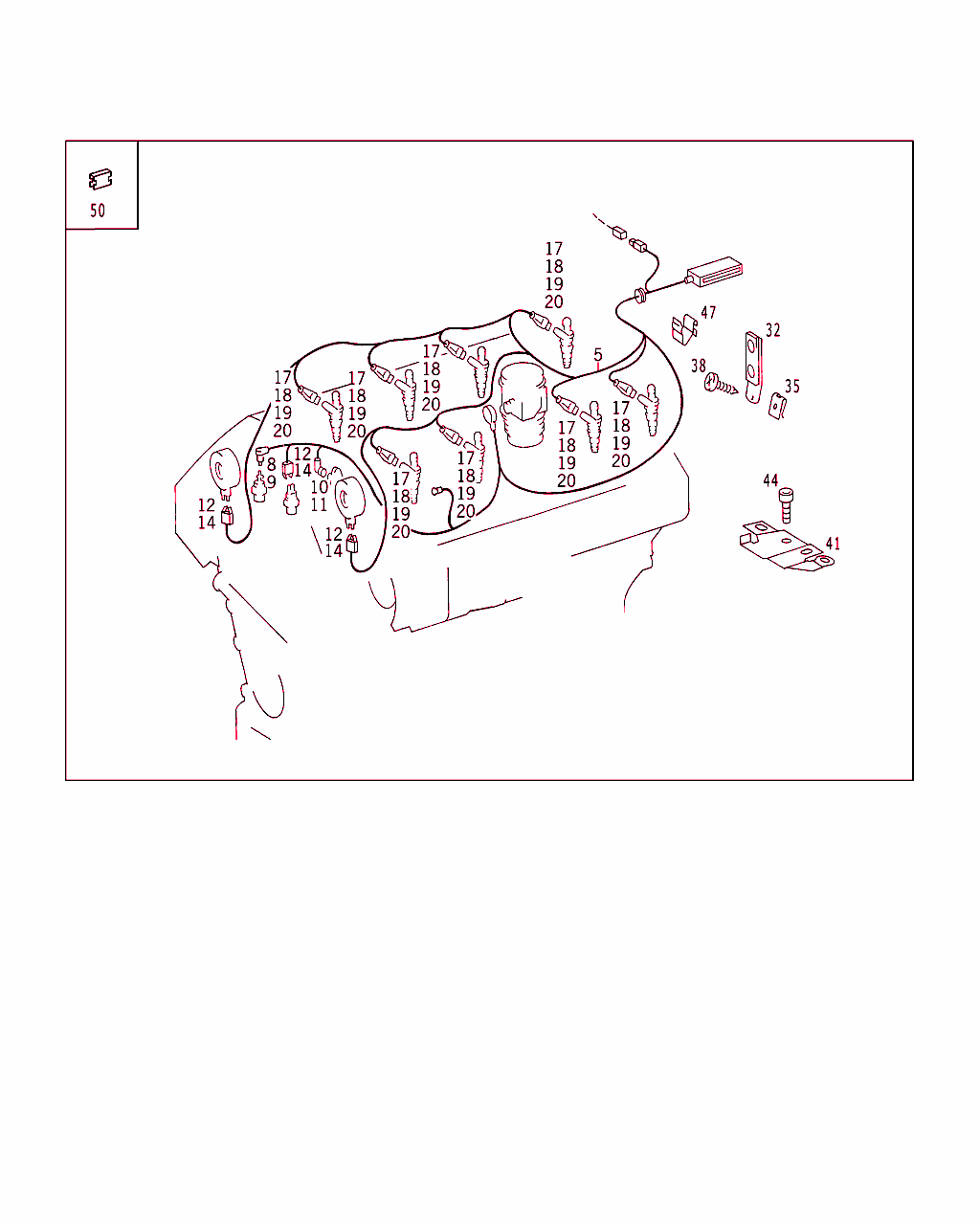

Schema

B54120000327.050822

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 543 95 26
ライン
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[821]
UP TO END OF MODEL YEAR 92
 		001
5 A 124 440 20 06
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[830]
FROM MODEL YEAR 93
 		001
8 A 126 540 30 81
プラグ
温度センサ

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
9 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
10 A 011 545 85 28
電動クラッチ
温度センサ 		001
11 A 003 545 26 26
コンタクト・ソケット
4 MM 		001
12 A 012 545 04 28
電動クラッチ
温度センサ 		001
12 A 012 545 04 28
電動クラッチ
カムシャフト・アジャスタ 		002
14 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
17 A 140 545 35 28
ハウジング
インジェクション・バルブ 		008
18 A 000 545 28 39
バンドル・シーリング
TO 140 545 35 28 		016
19 A 000 545 61 45
保護キャップ
TO 140 545 35 28 		008
20 A 005 545 68 26
コンタクト・スプリング
TO 140 545 35 28 		016
32 A 124 546 06 80
ケーブル・ガイド
右パーティション 		001
35 A 000 994 06 45
クリップ・ナット
ケーブル・ガイド / パーティション・ウォール 		001
38 N 914031 004300
鉄板ビス

これに変更 N 000000 000548 		-
38 N 000000 000548
鉄板ビス
ケーブル・ガイド / パーティション・ウォール 		001
41 A 140 545 19 40
ホルダー
シリンダ・ヘッド・カバーに

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
44 N 000912 006002
ボルト
シリンダ・ヘッド・カバーに取り付けるブラケット 		001
44 N 000912 006066
ボルト
ホルダおよびクランプ / シリンダ・ヘッド・カバー 		001
47 A 124 994 06 45
ヒューズ
TDC センサ・ケーブル / 右パーティション・ウォール 		003
50 A 001 988 76 78
クリップ
ケーブル・ハーネス固定用ツール 		001
