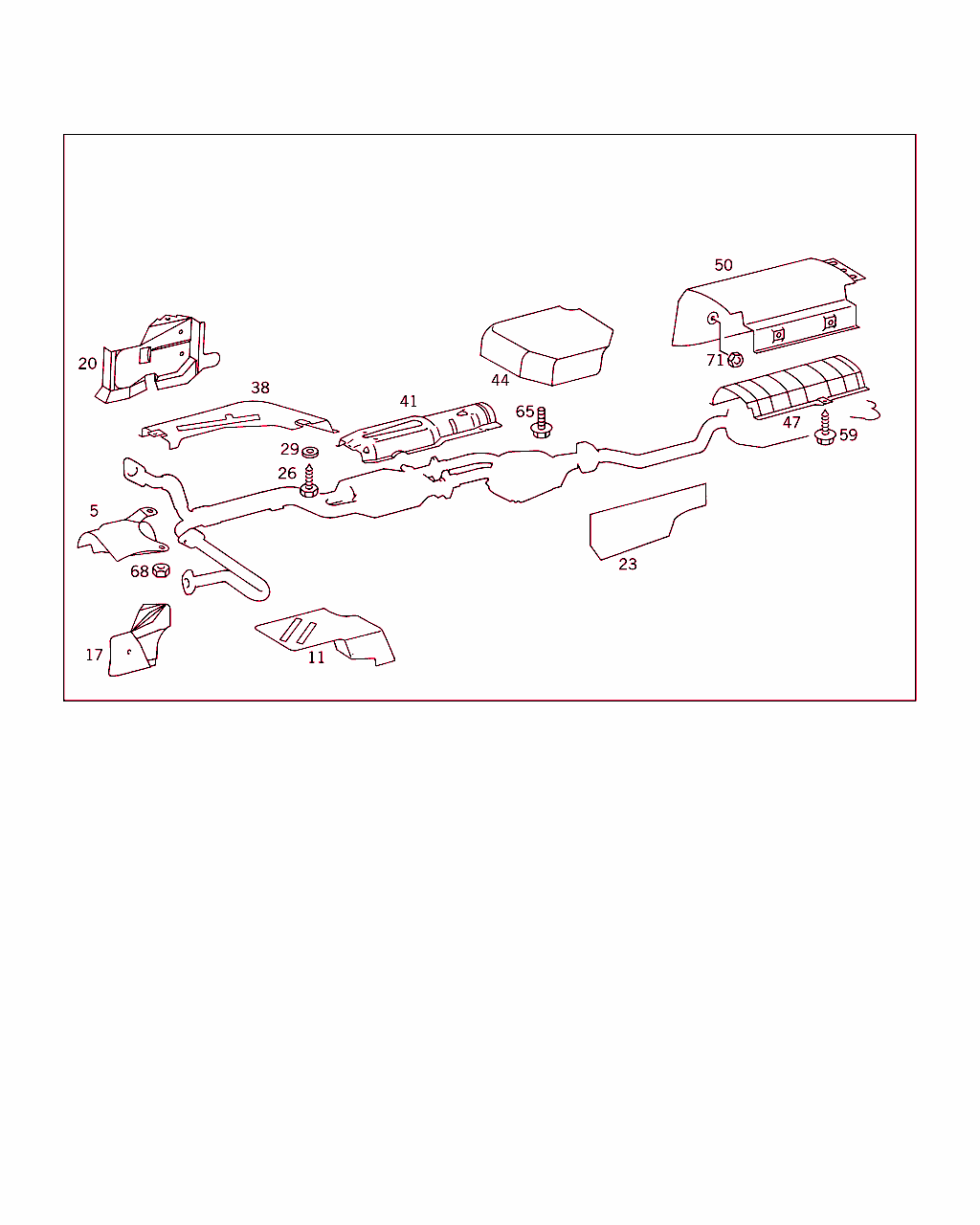

1つめのイラスト

`B49300000049.010730`

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

5	A 124 682 30 71	シールドステアリング・カップリングの上側	001
11	A 124 680 05 22	シールドファイヤウォール	001
17	A 124 682 39 71	シールドこれに変更 A 124 682 45 71	-
17	A 124 682 45 71	シールド左フロント・サイド・メンバ	001
20	A 124 682 40 71	シールド右フロント・サイド・メンバ	001
23	A 124 682 37 71	シールド左リヤ・サイド・メンバ	001
26	N 007976 004205	鉄板ビス 4,8X13	006
29	N 000125 005317	ウインドウこれに変更 N 000433 005304	-
29	N 000433 005304	ウインドウ右フロント・メイン・フロア	006
38	A 124 682 22 71	シールド右フロント・メイン・フロア	001
38	A 124 682 28 71	シールド右フロント・メイン・フロア	001
41	A 124 682 21 71	シールドメイン・フロア、触媒の上側	001
44	A 124 682 34 71	シールドセンタ・マフラ上	001
50	A 124 680 04 22	シールドリヤ・マフラ上	001
59	A 126 990 10 36	ヘキサゴン鉄板ビスメイン・フロア中央、センタ・マフラの前	003
59	A 126 990 10 36	ヘキサゴン鉄板ビスリヤ・マフラの上のシールド	003
65	N 914128 005204	鉄板ビスサポートに取り付けるファイヤ・ウォール・シールド	002
68	A 201 990 02 50	ナットこれに変更 N 913023 006001	-
68	N 913023 006001	ナットシールド / ステアリング・カップリング	002
71	A 140 990 02 50	ナットこれに変更 A 140 990 01 50	-
71	A 140 990 01 50	ナットこれに変更 A 210 990 01 50	-
71	A 210 990 01 50	ヘキサゴン・ナットサポートに取り付けるファイヤ・ウォール・シールド	001
71	A 210 990 01 50	ヘキサゴン・ナットサイド・メンバーに	002
71	A 210 990 01 50	ヘキサゴン・ナットフロアのシールド	004
71	A 210 990 01 50	ヘキサゴン・ナットスペア・タイヤ収納部に取り付けるシールド	002
71	A 210 990 01 50	ヘキサゴン・ナットトンネルに取り付けるシールド	006
