乗用車セダン、モデル・イヤー 92 年識別 No. B 833685 以前、例外は B 786560、B 798621乗用車セダン、モデル・イヤー 93 年識別 No. B 833685 以降、他に取り付けられている場所は B 786560、B 798621識別 No. B 967201 以前乗用車セダン、モデル・イヤー 94 年識別 No. B 967202 以降
124.036 => E 500 JAPAN
M: 119974
GA: 722365, 722370

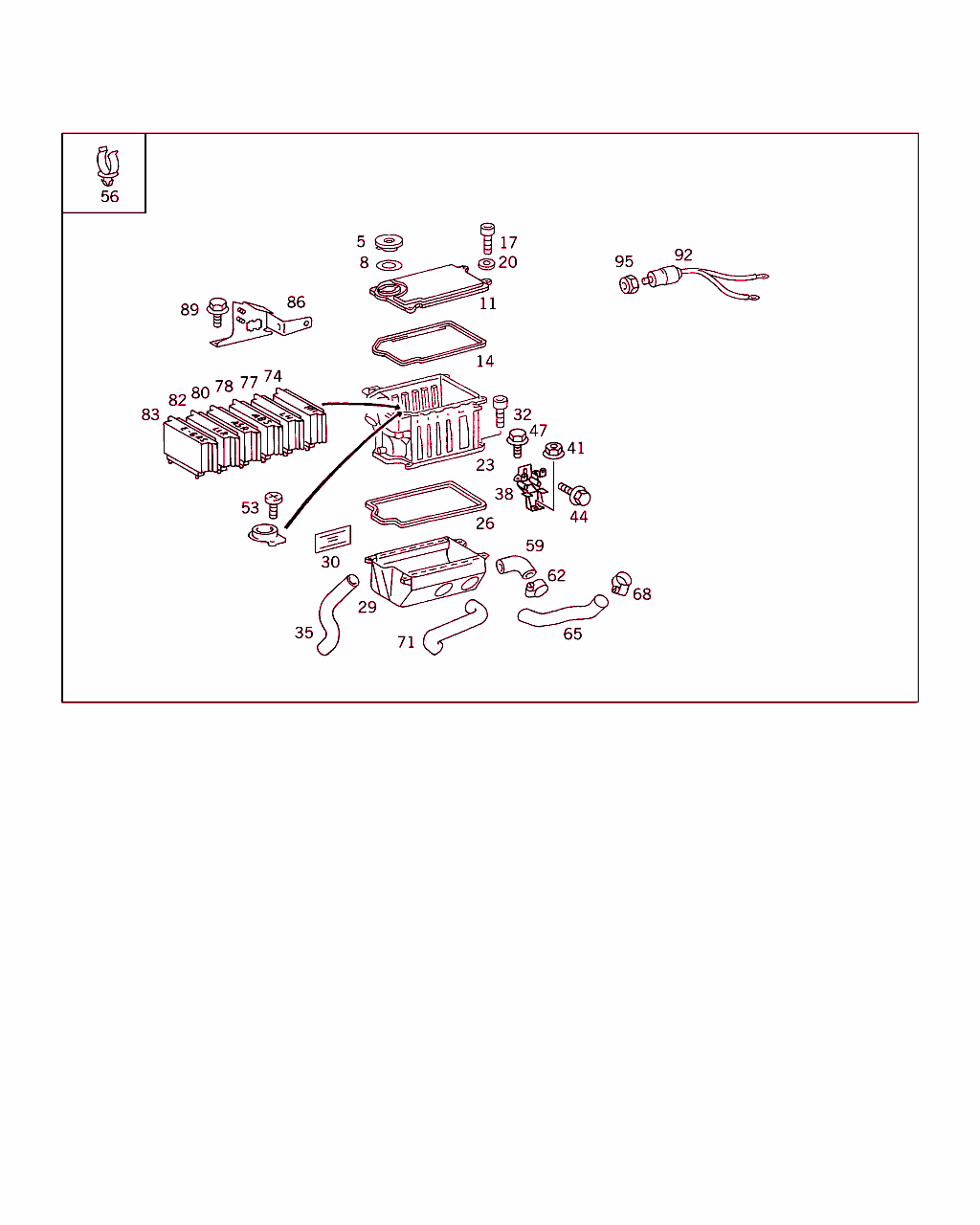

Schema

B54080000177.950518

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 540 03 82
カバー 001
8 A 102 018 00 80
シール・リング 001
11 A 124 545 01 03
カバー
デバイス・ボックス 		001
14 A 124 545 02 80
シーリング・リング 001
17 N 000912 006040
シリンダ・ボルト
カバー / デバイス・ボックス 		004
17 N 000912 006040
シリンダ・ボルト
ブラケットに取り付けるデバイス・ボックス 		002
20 N 000125 006421
ウインドウ
カバー / デバイス・ボックス

これに変更 N 000125 006449 		004
20 N 000125 006449
ウインドウ
カバー / デバイス・ボックス 		004
20 N 000125 006449
ウインドウ
ブラケットに取り付けるデバイス・ボックス 		002
23 A 124 540 01 24
モジュール・ボックス
デバイス・ボックス 		001
26 A 124 545 03 80
シーリング・リング 001
29 A 124 540 01 67
ケーブル・パン

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　　
 		001
29 A 124 540 00 67
ケーブル・トラフ

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		001
30 A 124 584 65 17
ラベル 001
32 N 000912 005043
ボルト
ケーブル・パン /ユニット・ボックス 		004
35 A 124 997 77 82
ホース
モジュール・ボックス・ウォータ・ドレン 		001
38 A 124 542 31 40
ホルダー
デバイス・ボックス 		001
41 N 913019 006002
ナット
ホルダ / シャーシ 		001
44 N 914140 006006
ボルト
ブラケットに取り付けるデバイス・ボックス 		004
47 N 914007 006013
ワッシャ付きボルト
アース / モジュール・ボックス・ホルダ 		001
53 N 007985 005126
ボルト

これに変更 N 007985 005127 		-
53 N 007985 005127
ボルト

これに変更 N 007985 005504 		-
53 N 007985 005504
ボルト
ダイアグノシス・ソケット 		002
56 A 004 997 59 90
ケーブル・ホルダ 002
59 A 124 542 00 83
ホース・ピース
ボディ / ブロワ 		001
65 A 124 542 01 83
ホース・ピース
ブロワ / モジュール・ボックス 		001
68 A 006 997 04 90
クランプ
ブロワ / モジュール・ボックス 		002
68 A 006 997 04 90
クランプ
ボディに至るモジュール・ボックス 		002
71 A 124 542 02 83
ホース・ピース
ボディに至るモジュール・ボックス 		001
74 A 011 545 97 32
コントロールユニット 001
77 A 014 545 17 32
コントロールユニット

これに変更 A 014 545 18 32

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[821]
モデル・イヤー 1992 年の終了以前
 		001
77 A 014 545 18 32
コントロールユニット

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[821]
モデル・イヤー 1992 年の終了以前
 		001
77 A 016 545 14 32
コントロールユニット

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[830]
モデル・イヤー 1993 年以降　　
 		001
80 A 013 545 36 32
ASR コントロール・ユニット 001
83 A 124 545 44 32
コントロールユニット
E-GAS 		001
86 A 124 540 39 73
ホルダー 001
89 N 914128 005200
鉄板ビス 002
92 A 001 156 88 01
コンデンサ 001
95 N 913011 008000
ナット
コンデンサ 		001
