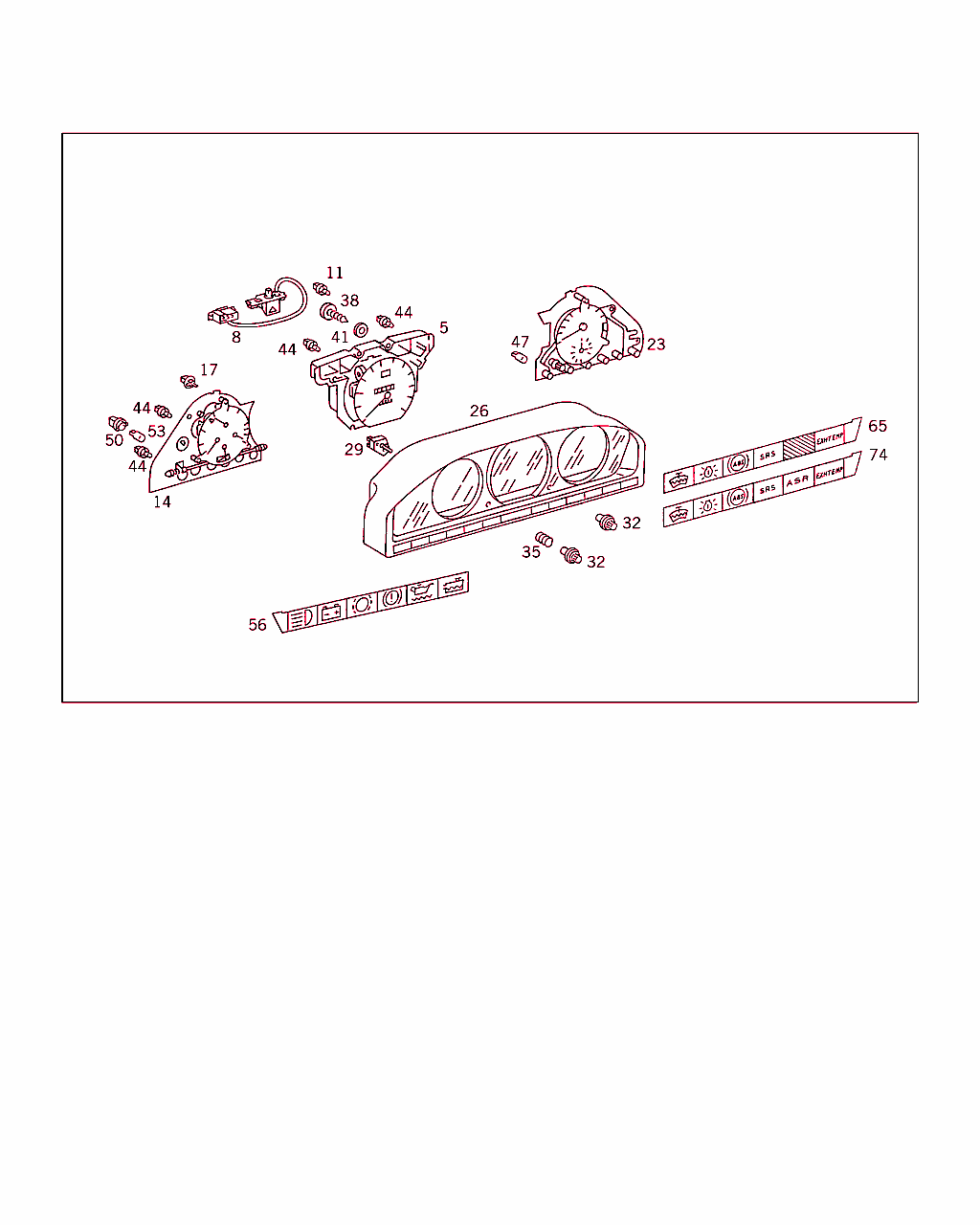

1つめのイラスト

`B54585000073.950518`

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

5	A 124 542 92 67	スピード・メータ 260 KM	001
8	A 000 540 05 28	プリント基板昼/夜スイッチ ♦ 以下から選択できます A 000 540 06 28	001
8	A 000 540 06 28	プリント基板昼/夜スイッチ ♦ 以下から選択できます A 000 540 05 28	001
11	A 000 545 34 19	ソケット・ランプ 12V/1.2 W	001
14	A 124 542 44 01	クラスタ	001
17	A 201 546 00 25	ヒューズ・エレメントインストルメント・クラスタ	001
23	A 124 542 07 16	タコメータ時計装備	001
26	A 000 542 03 87	ハウジングインストルメント・クラスタ	001
29	A 000 542 38 25	コントロール・スイッチ	001
32	A 000 542 23 89	ボタン	002
35	A 005 993 64 01	スプリング	001
38	N 007981 003207	鉄板ビス	009
41	N 009021 004207	ウインドウ	002
44	A 001 544 90 94	ソケット・ランプ燃料残量表示 12 V/1.2 W	001
44	A 000 545 34 19	ソケット・ランプコントロール・ランプ、ブレーキ・パッド磨耗、パーキング・ブレーキ、アッパ・ビーム	005
44	A 000 545 34 19	ソケット・ランプオイル・レベル・インジケータ	001
44	A 000 545 34 19	ソケット・ランプクーラント・レベル・インジケータ	001
47	N 072601 012230	電球インジケータ・ランプ W5/1,2-12V 1,2W	005
50	A 000 545 40 19	ソケットチャージ・ウォーニング・ランプ、インストルメント・クラスタ・ランプ	003
53	A 000 544 67 94	電球これに変更 N 072601 012240	-
53	N 072601 012240	電球チャージ・ウォーニング・ランプ、インストルメント・クラスタ・ランプ W3W 12V	003
56	A 124 584 69 21	シンボルバー左	001
74	A 124 584 71 26	ツール・バー ABS、エアバッグおよび ASR の場合のみ、右	001
