STATION WAGON
UP TO IDENT NO. A 962231 / X 027613 WITH CODE 809
210.274 => E 55 AMG
M: 113980
GA: 722624, 722636

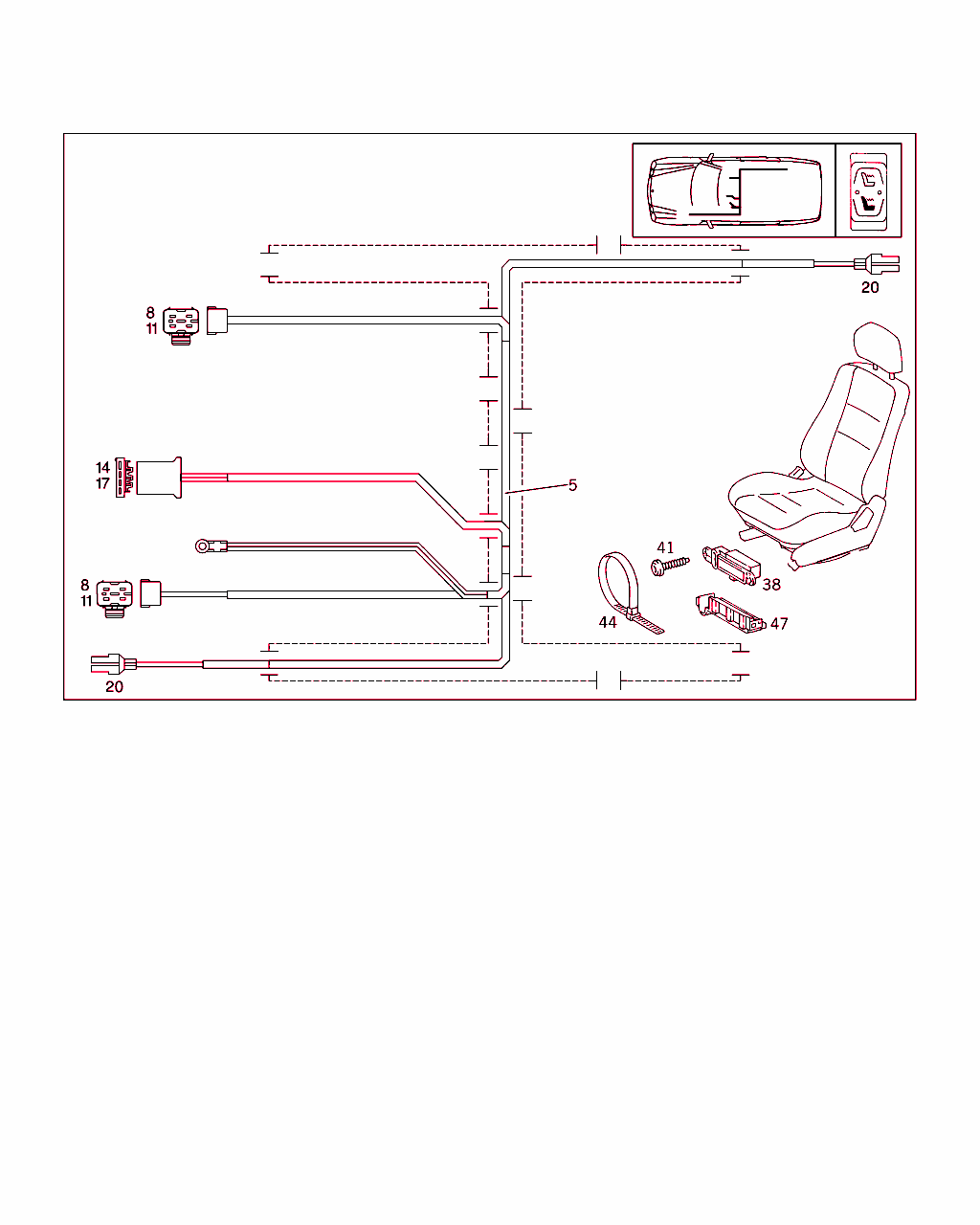

Schema

B82510000067.991028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 540 94 34
ケーブル・ハーネス

これに変更 A 210 540 52 08 		- L
5 A 210 540 52 08
ケーブル・ハーネス
フロント・シート・ヒータ 		001 L
5 A 210 540 95 34
ケーブル・ハーネス

これに変更 A 210 540 53 08 		- R
5 A 210 540 53 08
ケーブル・ハーネス
フロント・シート・ヒータ 		001 R
8 A 028 545 32 28
ハウジング
シート・クッション・ヒータ、4 ピン 		002
11 A 006 545 98 26
コンタクト・スプリング
1.5-2.5 MM2 		NB
14 A 027 545 67 28
ハウジング
シート・ヒータ・コントロール・ユニット 		001
17 A 004 545 53 26
フラット・ソケット・スリーブ
1.5-2.5 MM2 		NB
20 A 004 545 00 26
コンタクト・ソケット

これに変更 A 000 540 35 05 		-
20 A 000 540 35 05
電気ケーブル
4.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		001
20 A 008 545 83 26
コンタクト・ソケット

これに変更 A 008 545 82 26 		-
20 A 008 545 82 26
コンタクト・スプリング
フロント・ヒューズ・リレー・ボックス
0.35-1.0 MM2 		001
20 A 008 545 80 26
コンタクト
リヤ・ヒューズ・ボックス
1.5-2.5 MM2 		002
38 A 210 545 04 40
ホルダー

これに変更 A 210 545 44 40 		-
38 A 210 545 44 40
ホルダー
マルチポイント・コネクタ 		001
41 A 140 984 14 29
ボルト
ブラケット固定用ツール 		002
41 N 007981 004219
鉄板ビス

これに変更 N 000000 000453 		-
41 N 000000 000453
鉄板ビス
ブラケット固定用ツール 		002
44 A 001 997 41 90
結束バンド
ケーブル・ハーネス固定用ツール 		001
47 A 210 545 11 03
カバー
ケーブル・ハーネス固定用ツール 		001
