一覧

乗用車セダン 識別 No. A 962231 以前、コード 809 装備
210.055 => E 320 JAPAN
M: 104995
GA: 722509, 722605

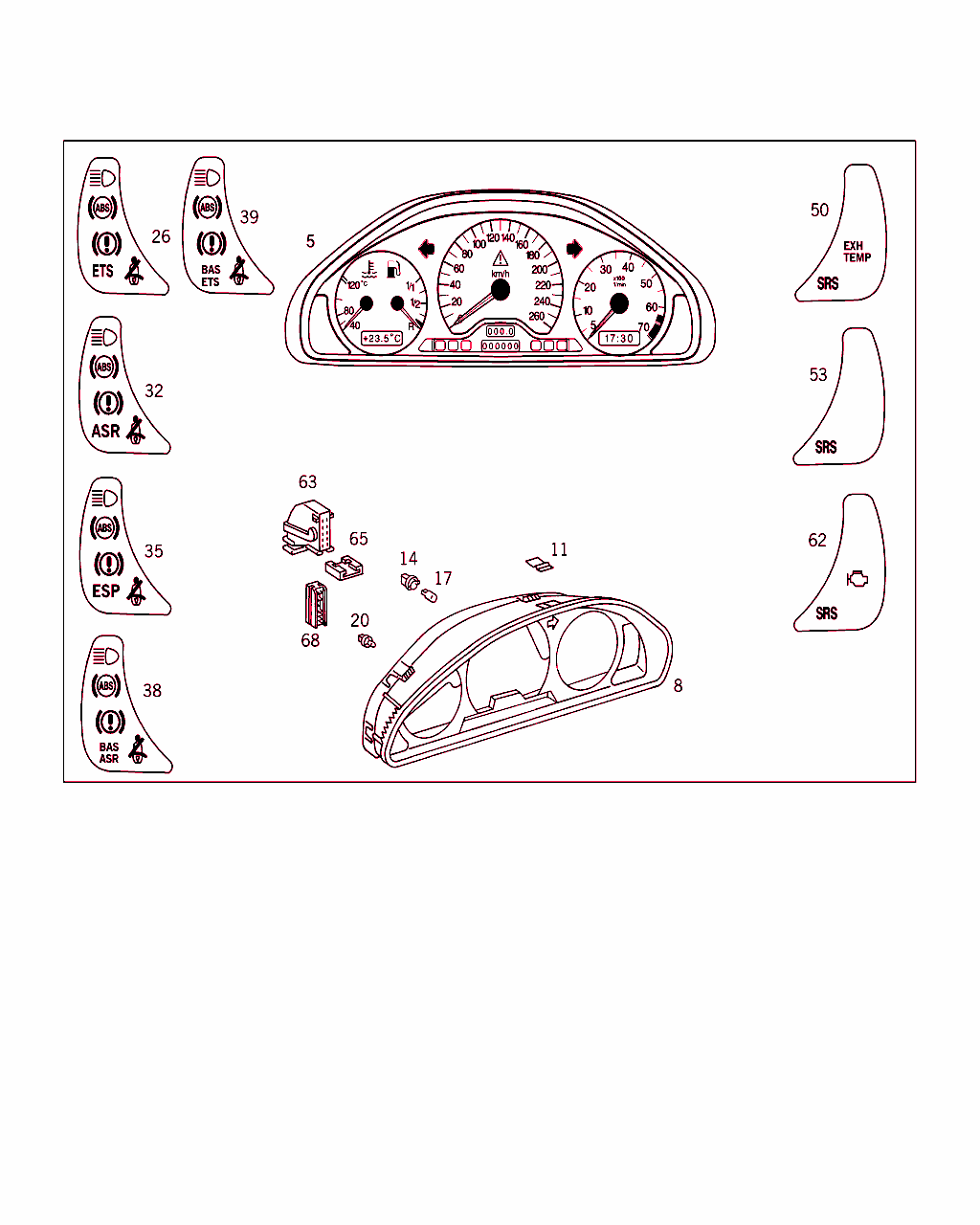

Schema

B54585000124.030303

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 540 15 47
インストルメント・クラスタ

これに変更 A 210 540 72 47 		-
5 A 210 540 72 47
クラスタ
260 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[861]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 177063
J 024801
コード 807 以外
その他 A 177064、J 024802 (コード806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001
5 A 210 540 54 47
クラスタ
260 KM/H

ﾌｯﾄﾉｰﾄ解説
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
[870]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 177064
J 024802
コード 806 以外
その他 A 177063、J 024801 (コード 807 装備) 以前の車両に                      装着　　　
 		001
8 A 210 540 00 24
ハウジング
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 394035
例外: コード 808
その他 A 394036 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
さらに以下に装着、A 421718　　　　　　　　　　　　　　
 		001
8 A 210 540 14 24
ハウジング
インストルメント・クラスタ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 394036
X 001165
コード 807 以外
その他 A 394035 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
以下を除く、A 421718　　　　　　　　　　　
 		001
11 A 002 987 03 70
ラバー・プロフィール 004
14 A 000 545 46 19
ソケット
ターン・シグナル・コントロール 		002
17 A 001 544 55 94
電球
ターン・シグナル・コントロール
12V/2W 		002
20 A 001 544 97 94
電球

これに変更 N 000000 000953 		-
20 N 000000 000953
電球
インジケータ・ランプ
12V/1.2W 		NB
20 N 000000 000977
電球
インジケータ・ランプ
12V/1.3W 		NB
20 N 000000 000953
電球
インストルメント・クラスタ照明
12V/1.2W 		002
20 N 000000 000977
電球
インストルメント・クラスタ照明
12V/1.3W 		002
20 A 002 544 36 94
電球
ディスプレイ照明
12V/1.5W

これに変更 N 910141 000000 		003
20 N 910141 000000
電球
ディスプレイ照明
12V/1.5W 		003
20 A 002 544 19 94
電球
コントロール・ランプ ディスプレイ (赤)
12V/1.2W 		003
20 A 002 544 37 94
電球

これに変更 N 910146 000000 		-
20 N 910146 000000
電球
コントロール・ランプ ディスプレイ (赤)
12V/1.5W 		003
26 A 210 584 01 17
シンボル・パネル
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001
50 A 210 584 05 17
シンボル・パネル
右 		001
63 A 210 545 18 28
カバー
インストルメント・クラスタ・プラグ、左
30-PIN 		001
63 A 210 545 17 28
カバー
インストルメント・クラスタ・プラグ、右
25-PIN 		001
65 A 210 545 09 03
カバー
TO 210 545 18 28 		001
65 A 210 545 10 03
カバー
TO 210 545 17 28 		001
68 A 001 545 41 40
ホルダー
インストルメント・クラスタ・プラグ、右 		001
