一覧

ステーション・ワゴン 車台番号 A 962231 以前 (コード 809) 装備
210.265 => E 320 JAPAN
M: 112941
GA: 722607

Schema

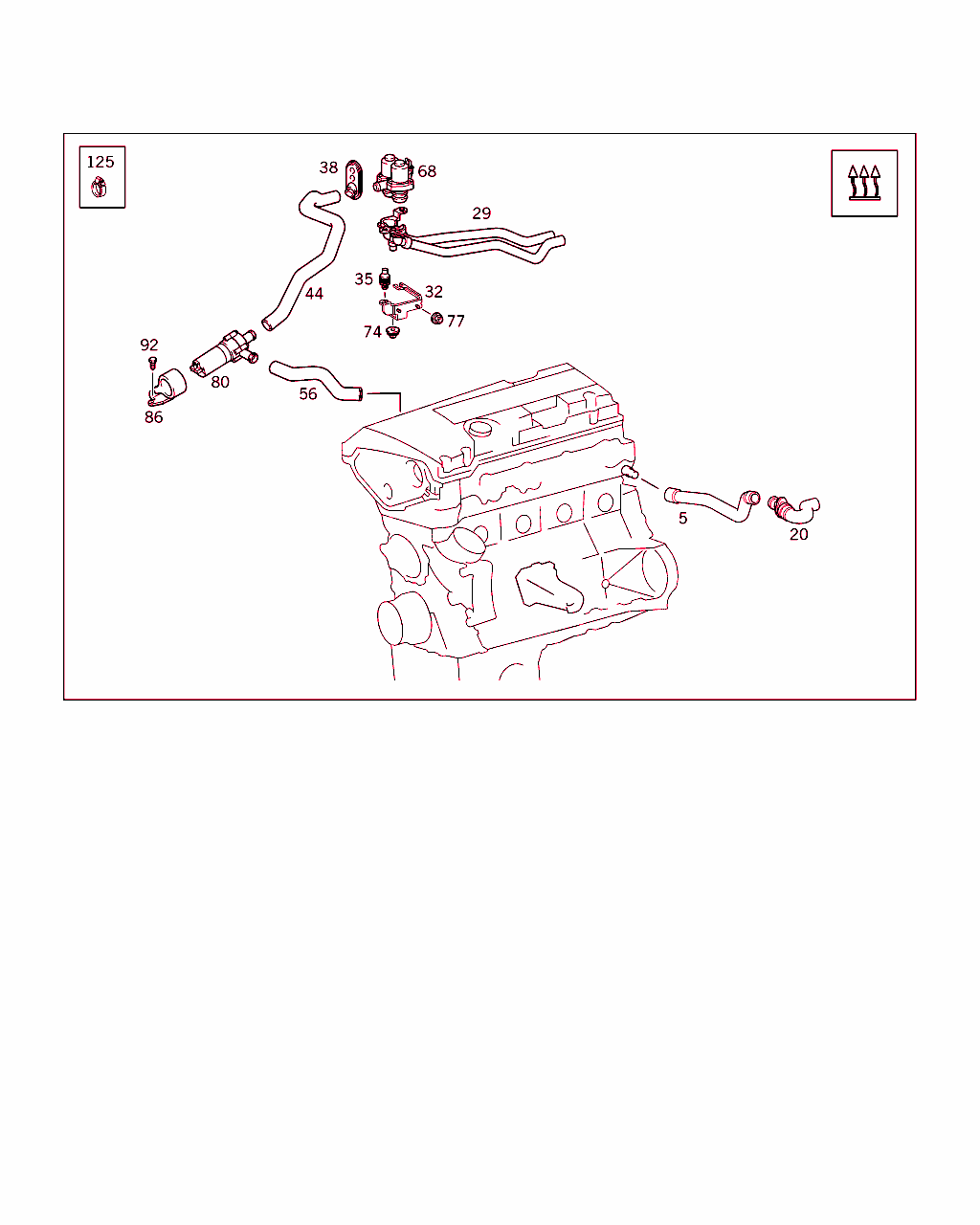

B83180000204.961029

[image]

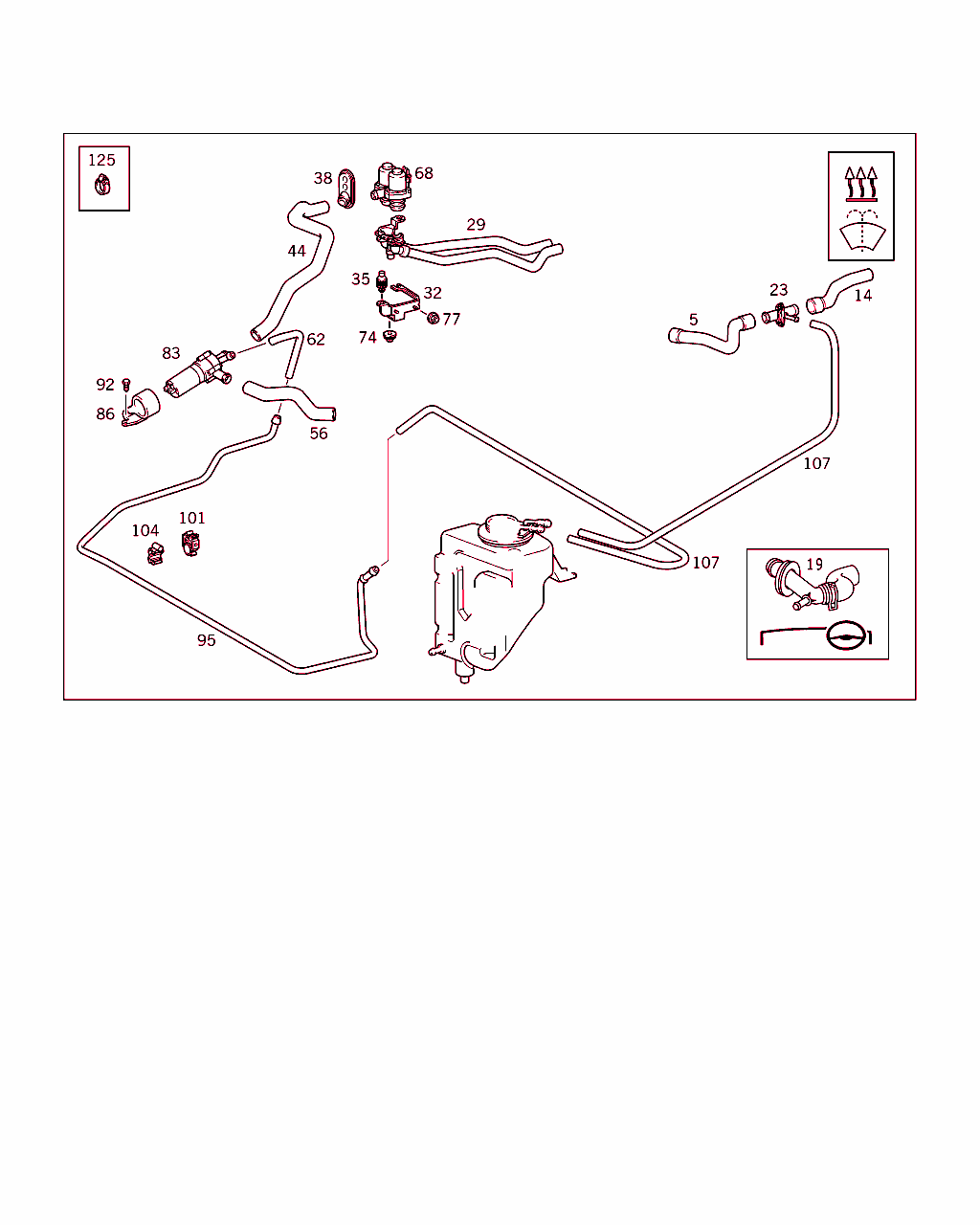

B83180000226.991028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 506 04 35
ホース
エンジンから接続パイプへ 		001
5 A 210 832 44 94
ホース
エンジンから接続パイプへ 		001 LA
5 A 210 832 45 94
ホース
エンジンから接続パイプへ 		001 RA
14 A 210 832 01 94
ホース
熱交換器への接続パイプ 		001 LA
19 A 210 832 20 15
パイプ
熱交換器への接続パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960726ヒータ付きウインドウ・ウォッシャ
 		001 RM
20 A 210 830 39 15
パイプ
パーティションを通るフィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19960726ヒータ付きウインドウ・ウォッシャ
 		001 RA
23 A 210 832 06 15
パイプ
パーティションを通るフィード・ライン

ﾌｯﾄﾉｰﾄ解説
[036]
ヒータ付きウインドウ・ウォッシャ   (コード 875) の場合以外
 		001 LA
23 A 210 832 05 15
パイプ
パーティションを通るフィード・ライン

ﾌｯﾄﾉｰﾄ解説
[035]
ヒータ付きウインドウ・ウォッシャ (コード 875) の場合のみ
 		001 LA
29 A 210 830 00 24
スペーサ
?熱交換器からウォータ・バルブへ 		001 RM
29 A 210 830 01 24
スペーサ
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 394035
例外: コード 808
その他 A 394036 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
29 A 210 830 03 24
中間ピース
?熱交換器からウォータ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 394036
コード 807 以外
その他 A 394035 (コード 808 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001 RA
32 A 210 830 00 14
ホルダー
温水バルブ 		001
35 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		002
38 A 202 997 20 81
グロメット
エンジン・ルーム・パーティションを通るホース 		001
44 A 210 832 50 94
ホース
ウォータ・バルブから循環ポンプへ 		001
44 A 210 506 00 35
ホース
ウォータ・バルブから循環ポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19960725補助ヒータ
 		001
56 A 210 832 46 94
ホース
循環ポンプからエンジンへ 		001
62 A 210 832 48 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ 		001
68 A 001 830 77 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式

これに変更 A 004 830 20 84 		001
68 A 004 830 20 84
バルブ
(ダブル・ウォータ・バルブ) 電磁式 		001
74 A 140 987 01 40
ラバー・バッファ
ホルダとダブル・ウォータ・バルブの間 		001
77 N 913011 006000
ナット 002
80 A 001 835 11 64
循環ポンプ

♦ 以下から選択できます A 001 835 13 64

ﾌｯﾄﾉｰﾄ解説
[036]
ヒータ付きウインドウ・ウォッシャ   (コード 875) の場合以外
 		001
80 A 001 835 13 64
循環ポンプ

♦ 以下から選択できます A 001 835 11 64

ﾌｯﾄﾉｰﾄ解説
[036]
ヒータ付きウインドウ・ウォッシャ   (コード 875) の場合以外
 		001
83 A 001 835 35 64
循環ポンプ

ﾌｯﾄﾉｰﾄ解説
[035]
ヒータ付きウインドウ・ウォッシャ (コード 875) の場合のみ
 		001
86 A 210 830 04 14
ホルダー 001
92 N 914031 006300
鉄板ビス 002
95 A 210 832 15 15
パイプ
リターン、ウインドウ・ウォッシャ液ヒータ 		001
101 A 210 832 01 14
ホルダー
リターン、ウインドウ・ウォッシャ液ヒータ 		001
104 A 009 988 55 78
クリップ
リターン、ウインドウ・ウォッシャ液ヒータ 		002
107 A 210 832 08 94
ホース
フィード、ウインドウ・ウォッシャ液ヒータ 		001
107 A 210 832 08 94
ホース
リターン、ウインドウ・ウォッシャ液ヒータ
945 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
125 N 916026 023001
クランプ

これに変更 N 000000 000667 		-
125 N 000000 000667
クランプ
23-30 MM 		NB
125 N 916026 020001
クランプ
20-27 MM 		NB
125 N 916026 016001
クランプ

これに変更 A 005 997 01 90 		-
125 A 005 997 01 90
ホース・クランプ
14-24 		NB
125 A 005 997 01 90
ホース・クランプ
14-24 		NB
125 A 005 997 02 90
ホース・クランプ
8-16 		NB
125 A 210 997 07 90
クランプ 002 L
