一覧

E-セダン
211.076 => E 55 AMG
M: 113990
GA: 722643

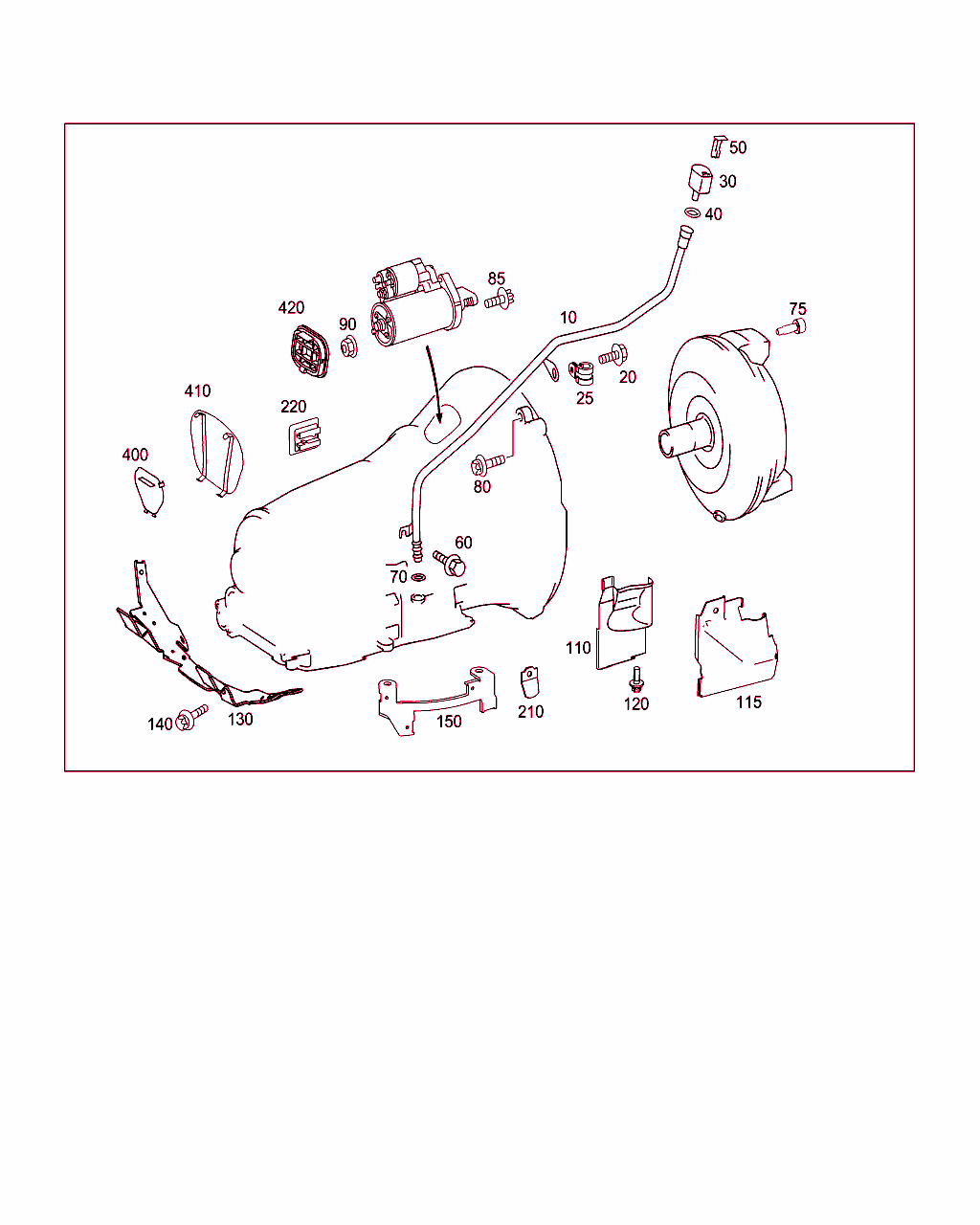

Schema

B27125000053.110526

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 170 270 03 84
オイル・フィラ・パイプ
トランスミッション 		001
20 N 910106 006004
6角ボルト
エンジンに取り付けるオイル・フィラ・パイプ
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
25 N 916016 012200
クランプ
エンジンに取り付けるオイル・フィラ・パイプ
12-15 MM

これに変更 A 000 995 93 42
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
25 A 000 995 93 42
ホルダ・シェル
エンジンに取り付けるオイル・フィラ・パイプ
12/15 W3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
30 A 140 270 00 91
カバー
オイル・フィラ・パイプ・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
40 A 022 997 22 48
シールリング
オイル・フィラ・パイプ・キャップ
11.5X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
50 A 140 991 00 55
ロック・ピン
シール・キャップ・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
60 N 910106 006004
6角ボルト
トランスミッション・ハウジングに取り付けるオイル・フィラ・パイプ
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
70 A 022 997 22 48
シールリング
トランスミッション・ハウジングに取り付けるオイル・フィラ・パイプ
11.5X2.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
75 A 124 990 22 01
フランジ付き6角ボルト
フライホイールのトルク・コンバータ
M8X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		006
75 A 124 990 22 01
フランジ付き6角ボルト
フライホイールのトルク・コンバータ
M8X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		006
80 N 910143 010000
6角丸頭ボルト
クランクケースに取り付けるトランスミッション・ハウジング
M10X45 		008
85 N 910143 010018
6角丸頭ボルト
スタータなしのスタータ・ポジション
M10X90 		002
90 N 910112 010001
ヘキサゴン・ナット
スタータなしのスタータ・ポジション
M10 		002
110 A 140 271 02 88
カバー
トランスミッション・ハウジングに取り付けるシールド・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
115 A 220 271 01 88
カバー
トランスミッション・ハウジングに取り付けるシールド・プレート

これに変更 A 204 271 00 88

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[011]まで ｼｬｼ: B 449999 => まで 日付: 30/06/2009
[012]まで ｼｬｼ: L 033636 => まで 日付: 30/06/2009 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
115 A 204 271 00 88
シールド・プレート
トランスミッション・ハウジングに取り付けるシールド・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
120 A 001 984 43 29
ボルト
トランスミッション・ハウジングに取り付けるシールド・プレート
M6X14

[013]まで ｼｬｼ: A 332356 => まで 日付: 13/06/2003
[014]まで ｼｬｼ: A 332356 => まで 日付: 30/06/2003 (CKD)
[015]まで ｼｬｼ: X 113443 => まで 日付: 11/09/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
120 N 000000 001114
6角丸頭ボルト
トランスミッション・ハウジングに取り付けるシールド・プレート
M6X15

[009]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[016]から ｼｬｼ: A 332357 => から 日付: 13/06/2003
[017]から ｼｬｼ: X 113444 => から 日付: 11/09/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
130 A 203 546 20 43
ホルダー
センサ・ケーブル 		001
140 N 000000 001114
6角丸頭ボルト
トランスミッションに取り付けるブラケット
M6X15 		002
140 N 000000 001114
6角丸頭ボルト
スターター／オルタネーター・ハーネス・ホルダーに
M6X15 		001 R
150 A 203 546 56 43
ホルダー
トランスミッション・ハウジング左/エンジン・ケーブル・ハーネスの固定用ツール 		001
400 A 112 014 01 33
キャップ
オイル・パン内の取付け用開口部 		001
