E-ステーション・ワゴン
211.265 => E 320
M: 112949
GA: 722618

Schema

B35080000022.071122

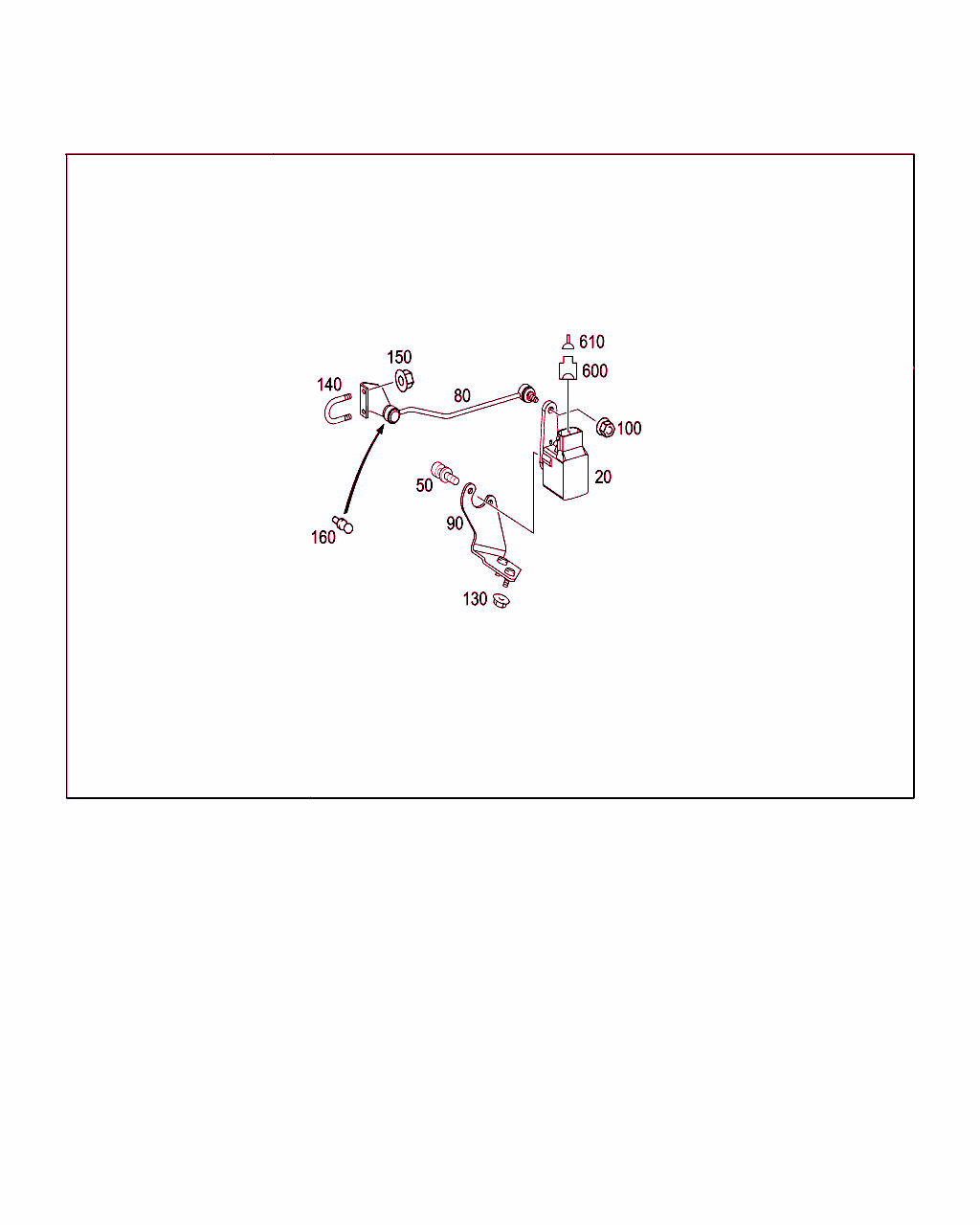

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 010 542 76 17
センサ

[035]まで ｼｬｼ: A 752952 => まで 日付: 20/01/2005
[036]まで ｼｬｼ: X 180538 => まで 日付: 17/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: P X 190215
 		001
20 A 010 542 77 17
アングル・センサ
レベル・センサ / ブラケット、リヤ・アクスル

[037]から ｼｬｼ: A 752953 => から 日付: 20/01/2005
[038]から ｼｬｼ: X 180539 => から 日付: 17/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: MX 190215
 		001
50 N 914125 005300
ボルト
M5X8

これに変更 N 000000 005608

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
50 N 000000 005608
ボルト
リヤ・アクスルに取り付けるセンサの固定用ツール
M5X8 		002
50 N 000000 001517
6角丸頭ボルト
M5X10 		002
80 A 211 320 18 89
ジョイント・ロッド
センサに取り付け 		001
90 A 211 320 09 43
ホルダー
シャーシ・サブフレームに取り付けるセンサ 		001
100 N 910113 006000
ヘキサゴン・ナット
M6 		001
130 N 913023 006001
ナット
シャーシ・サブフレームのリヤ・センサ
M6 		002
140 A 220 328 04 26
ブラケット
トーション・バーのロッド 		001
150 N 910113 005001
ヘキサゴン・ナット
トーション・バーのロッド
M5 		002
160 N 071803 010202
ボール・ジャーナル
ロッド 		001
600 A 210 540 36 81
クラッチ
レベル・センサ
6-PIN MQS;B22/2; B22/3 		001
610 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[039]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
