一覧

E-ステーション・ワゴン
211.276 => E 55 AMG
M: 113990
GA: 722643

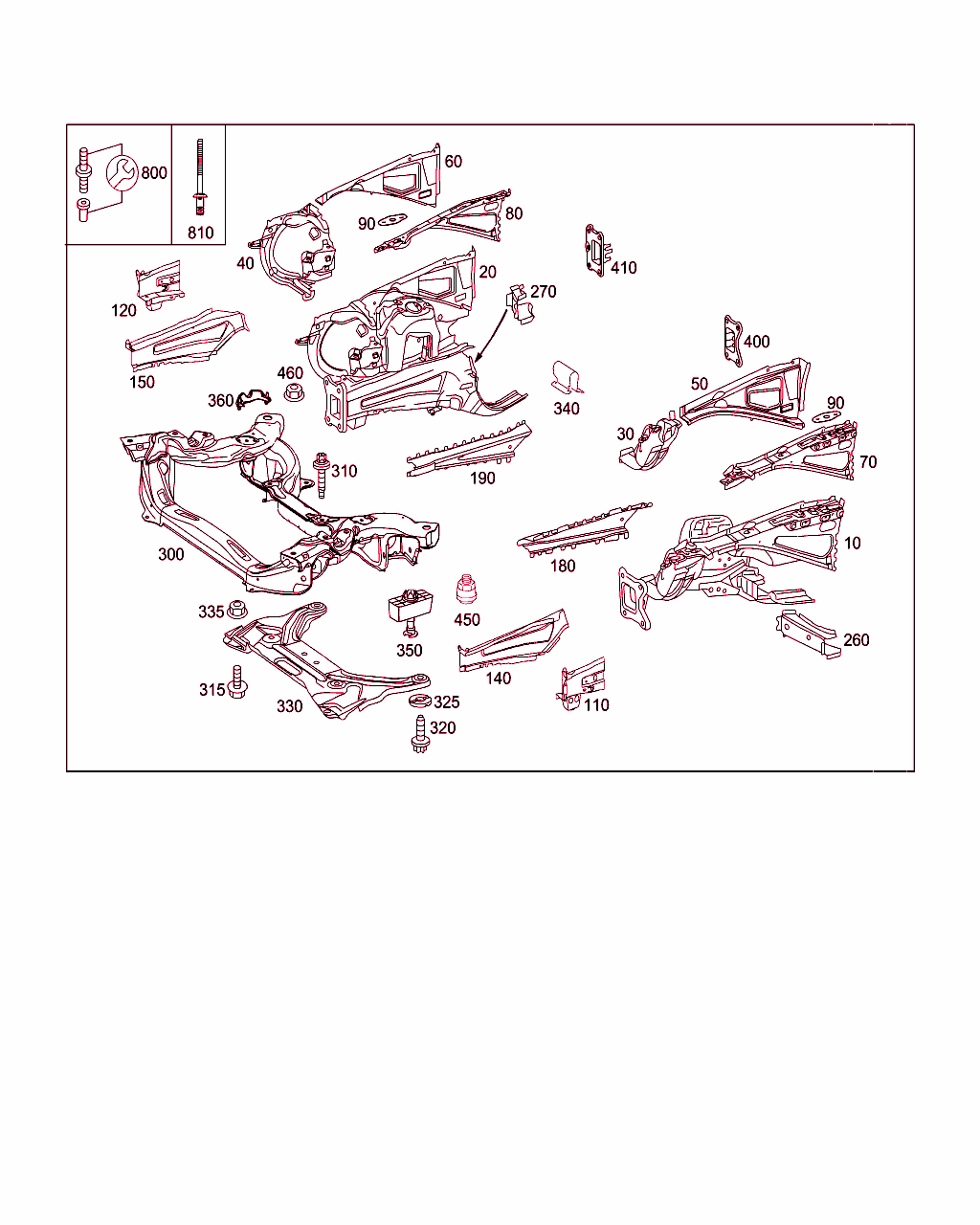

Schema

B62030000513.150713

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 620 17 61
ホイールハウス
左

これに変更 A 211 620 19 61 		001
10 A 211 620 19 61
ホイールハウス
左 		001
20 A 211 620 18 61
ホイールハウス
右

これに変更 A 211 620 20 61 		001
20 A 211 620 20 61
ホイールハウス
右 		001
30 A 211 620 13 61
ホイールハウス
左フロント 		001
40 A 211 620 14 61
ホイールハウス
右フロント 		001
50 A 211 620 23 34
サイド・メンバ
左内側上部

これに変更 A 211 626 27 52 		001
50 A 211 626 27 52
サイドメンバ
左リヤ内側 		001
60 A 211 620 24 34
サイド・メンバ
右内側上部

これに変更 A 211 626 28 52 		001
60 A 211 626 28 52
サイドメンバ
右リヤ内側 		001
70 A 211 620 11 34
サイド・メンバ
左外側上部

これに変更 A 211 620 57 34 		001
70 A 211 620 57 34
サイドメンバ
左外側上部 		001
80 A 211 620 12 34
サイド・メンバ
右外側上部

これに変更 A 211 620 58 34 		001
80 A 211 620 58 34
サイドメンバ
右外側上部 		001
90 A 219 626 00 11
プレート
サイド・メンバー左側に 		001
90 A 129 626 00 11
プレート
サイド・メンバー右側に 		004
110 A 211 620 31 34
キャリア
左フロント外部 		001
120 A 211 620 32 34
キャリア
右フロント外部 		001
140 A 211 620 33 34
キャリア
左内側 		001
150 A 211 620 34 34
キャリア
右内側 		001
180 A 211 626 19 16
増幅
左サイド・メンバ 		001
190 A 211 626 20 16
増幅
右サイド・メンバ 		001
260 A 211 622 31 04
キャリア
ペダル・ウォール左側 		001
270 A 211 622 32 04
キャリア
ペダル・ウォール右側 		001
300 A 211 620 15 87
インテグラル・サポート
フロント・アクスル 		001
300 A 211 620 12 87
インテグラル・サポート
フロント・アクスル

これに変更 A 211 620 15 87 		001
310 A 211 984 00 29
ボルト
サイド・メンバに取り付けるインテグラル・サポート
M12 		002
315 N 910105 012013
6角ボルト
インテグラル・サポート/マウント・プレート
M12X1.5X25 		002
320 A 168 984 04 29
ボルト
サイド・メンバに取り付けるインテグラル・サポート
M12X1.5 X 42 		002
325 A 003 990 12 82
スペーサ・ディスク
ボルト / キャリア

ﾌｯﾄﾉｰﾄ解説
[002]
注意: ブラケットを修理するときだけは、溶接されたワッシャ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   なしで使用してください。　　　　　　　　　　　　　　
 		002
330 A 211 628 01 11
プレート
インテグラル・サポートに

これに変更 A 211 628 04 11

ﾌｯﾄﾉｰﾄ解説
[003]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A 778445 => まで 日付: 09/12/2004
 		001
330 A 211 628 04 11
プレート
インテグラル・サポートに

これに変更 A 211 628 05 11 		001
330 A 211 628 05 11
プレート
インテグラル・サポートに 		001
335 N 913023 012002
ナット
インテグラル・サポート/マウント・プレート
M12X1.5 		002
340 A 211 628 00 43
エッジガード
インテグラル・サポートに 		003
350 A 002 997 32 86
プラグ
フロント・インテグラル・サポート 		001
360 A 211 628 01 34
ガイド
左インテグラル・サポート 		001
360 A 211 628 02 34
ガイド
右インテグラル・サポート 		001
400 A 211 620 37 31
コンソール 001
410 A 211 620 38 31
コンソール
右 (クラッシュ・ボックス) 		001
450 A 001 984 14 19
溶接ピン
ダンパ・ストラット・コンソール
M6X13 		001 R
450 A 001 984 14 19
溶接ピン
ダンパ・ストラット・コンソール
M6X13 		001 L
460 A 000 990 03 61
押出し用ナット
アース ・ケーブル / ストラット・ドーム 		001
800 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
810 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[005]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
