一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

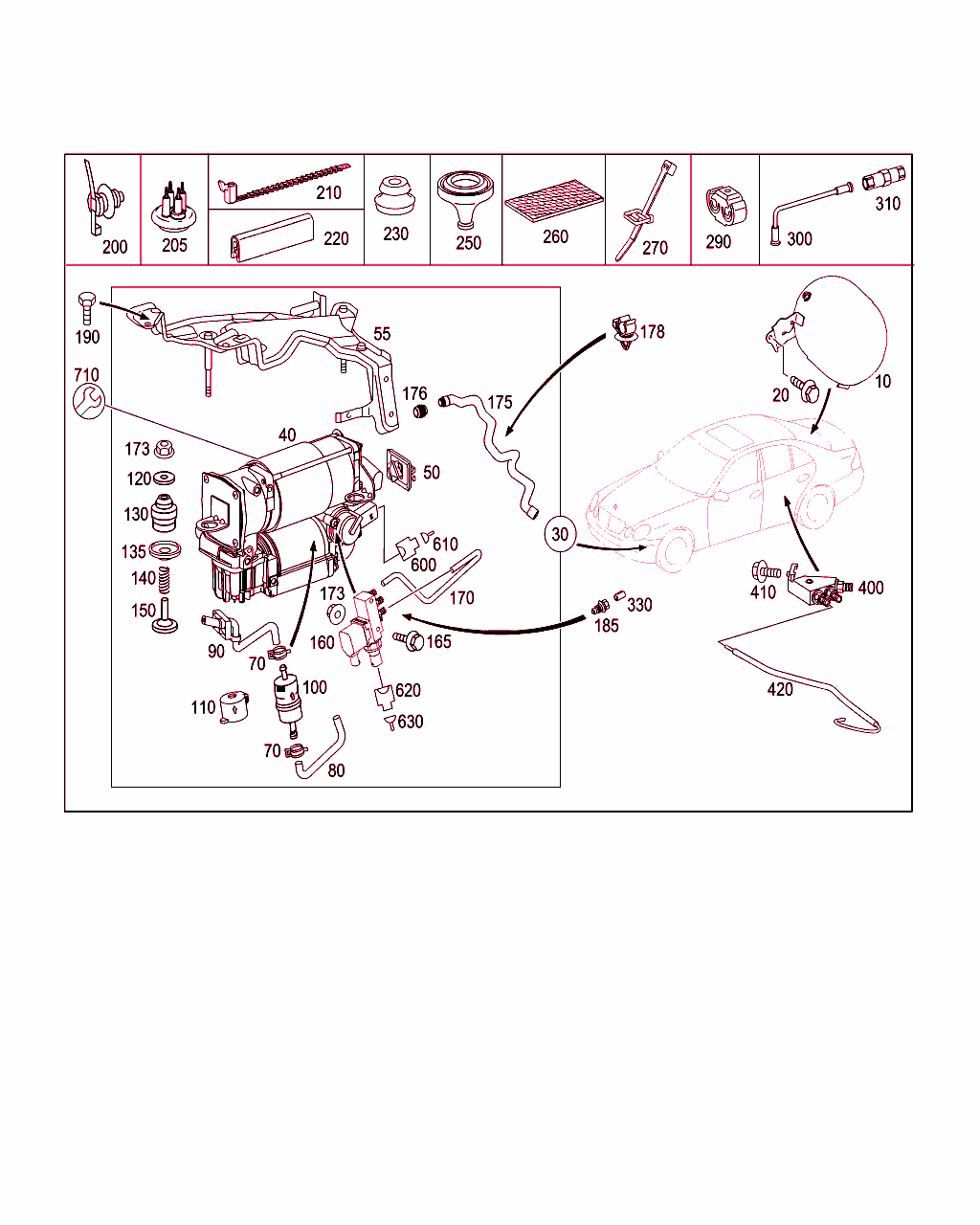

Schema

B32232000011.071122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 320 01 15
エア・チャンバ
トランク・ルーム右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
20 N 000000 004310
6角ボルト
プレッシャ・リザーバ固定用ツール
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
30 A 219 320 00 04
コンプレッサ・ユニット
一式

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
40 A 211 320 03 04
コンプレッサ
納品内容

ﾌｯﾄﾉｰﾄ解説
[053]
同時に注文します:1 X A 002 542 23 19
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
50 A 002 545 08 40
ホルダー
コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
55 A 211 320 18 43
ホルダー
コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
70 N 000000 000665
クランプ
コンプレッサ・ラインのホース
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
70 N 000000 000665
クランプ
エア・クリーナに取り付けるホース
12-22 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
80 A 211 327 01 82
ホース
エア・クリーナからコンプレッサ・ラインへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
90 A 211 327 00 82
ホース
クロス・メンバからエア・クリーナへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
100 A 220 320 00 69
フィルタ
エア・クリーナ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
110 A 211 327 00 11
リング
バルブ・ユニットのフィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
120 A 111 990 36 40
ウインドウ
コンプレッサ・マウント

[015]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[057]から ｼｬｼ: A 735851 => から 日付: 02/12/2004
[058]から ｼｬｼ: X 182229 => から 日付: 08/02/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
130 A 211 327 04 30
ラバー・バッファ
コンプレッサ・マウント

[015]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[057]から ｼｬｼ: A 735851 => から 日付: 02/12/2004
[058]から ｼｬｼ: X 182229 => から 日付: 08/02/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
135 A 211 327 05 30
ラバー・バッファ
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
140 A 220 993 03 01
スプリング
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
150 A 000 992 22 50
スペーサスリーブ
コンプレッサ・マウント

[015]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[057]から ｼｬｼ: A 735851 => から 日付: 02/12/2004
[058]から ｼｬｼ: X 182229 => から 日付: 08/02/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
160 A 211 320 01 58
バルブ
バルブ・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
165 N 000000 004310
6角ボルト
バルブ・ユニット固定用ツール
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
170 A 211 327 02 45
ライン
コンプレッサからバルブ・ユニットへ

[059]まで ｼｬｼ: A 924856 => まで 日付: 30/06/2006
[060]まで ｼｬｼ: A 924856 => まで 日付: 30/06/2006 (CKD)
[061]まで ｼｬｼ: X 217878 => まで 日付: 28/08/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
170 A 211 327 17 45
ライン
コンプレッサからバルブ・ユニットへ

[062]から ｼｬｼ: A 924857 => から 日付: 30/06/2006
[063]から ｼｬｼ: A 924857 => から 日付: 30/06/2006 (CKD)
[064]から ｼｬｼ: X 217879 => から 日付: 27/09/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
173 N 000000 003477
ナット
コンプレッサ固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
185 A 000 327 03 69
接続プレート
バルブに取り付けるライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		NB
190 N 910143 006001
6角丸頭ボルト
サイド・メンバに取り付けるコンプレッサ・ユニット
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
200 A 005 997 62 90
結束バンド
サイド・メンバ/プレッシャ・ライン
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		004
200 A 005 997 62 90
結束バンド
C ピラー/プレッシャ・ラインの固定用ツール
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
200 A 005 997 62 90
結束バンド
左フロント・ロッキング・ピース/プレッシャ・ライン
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
200 A 005 997 62 90
結束バンド
リヤ・シート下のリザーバ・プレッシャ・ライン
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
205 A 000 998 21 02
ケーブル・グロメット
C ピラー/プレッシャ・ラインの固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
210 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス/左および右・フロント・プレッシャ・ライン
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
210 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス/右フロント・プレッシャ・ライン
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		004
210 A 002 997 24 90
ケーブル・ストラップ
ケーブル・ハーネス/リザーバ・プレッシャ・ライン
4.8X300 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		005
220 A 001 987 76 25
エッジガード
左ホイール･ハウス

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		NB
220 A 000 987 07 72
エッジガード
左ホイール･ハウス
163MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		NB
230 A 211 327 00 90
グロメット
サイド・メンバに取り付けるブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
250 A 008 997 05 81
グロメット
ラゲッジ・スペース・フロア左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
260 A 129 757 05 97
フェルト・ストリップ
ラゲッジ・スペース・フロア左側
100X70X3MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
260 A 123 899 00 97
フェルト・ストリップ
ラゲッジ・スペース・フロア左側
55X70X3MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
270 A 211 997 01 90
バインダ
プレッシャ・ライン固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
300 A 220 327 10 45
ライン
リペア・キット
1520MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
310 A 000 327 01 69
アダプタ
リペア・ソリューション 		NB
400 A 211 328 00 89
ディストリビュータ
リヤ・アクスル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
410 N 000000 004310
6角ボルト
リヤ・アクスルのディストリビュータ
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
420 A 211 320 09 53
ライン
右リヤ・アクスルのディストリビュータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
420 A 211 320 08 53
ライン
左リヤ・アクスルのディストリビュータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
600 A 168 545 36 28
ハウジング
コンプレッサ / エア・サスペンション、電源供給
2-PIN SLK2.8;A9/1 		001
600 A 168 545 29 28
ハウジング
エア・コンプレッサ / エア・サスペンション、黒
2-PIN SLK2.8;A9/1 		001
610 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[037]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
610 A 016 545 56 26
コンタクト・スプリング
4.0 MM2 SLK2.8 		NB
620 A 210 540 21 81
クラッチ
エア・サスペンション・セントラル・リザーバ・ プレッシャ・センサ
3-PIN MQS;B7 		002
620 A 210 540 20 81
ハウジング
アイドル・アップ・スイッチオーバ・バルブ
2-PIN MQS;Y12 		001
630 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[037]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
710 A 211 327 00 50
TS 固定マテリアル
コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		003
