一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

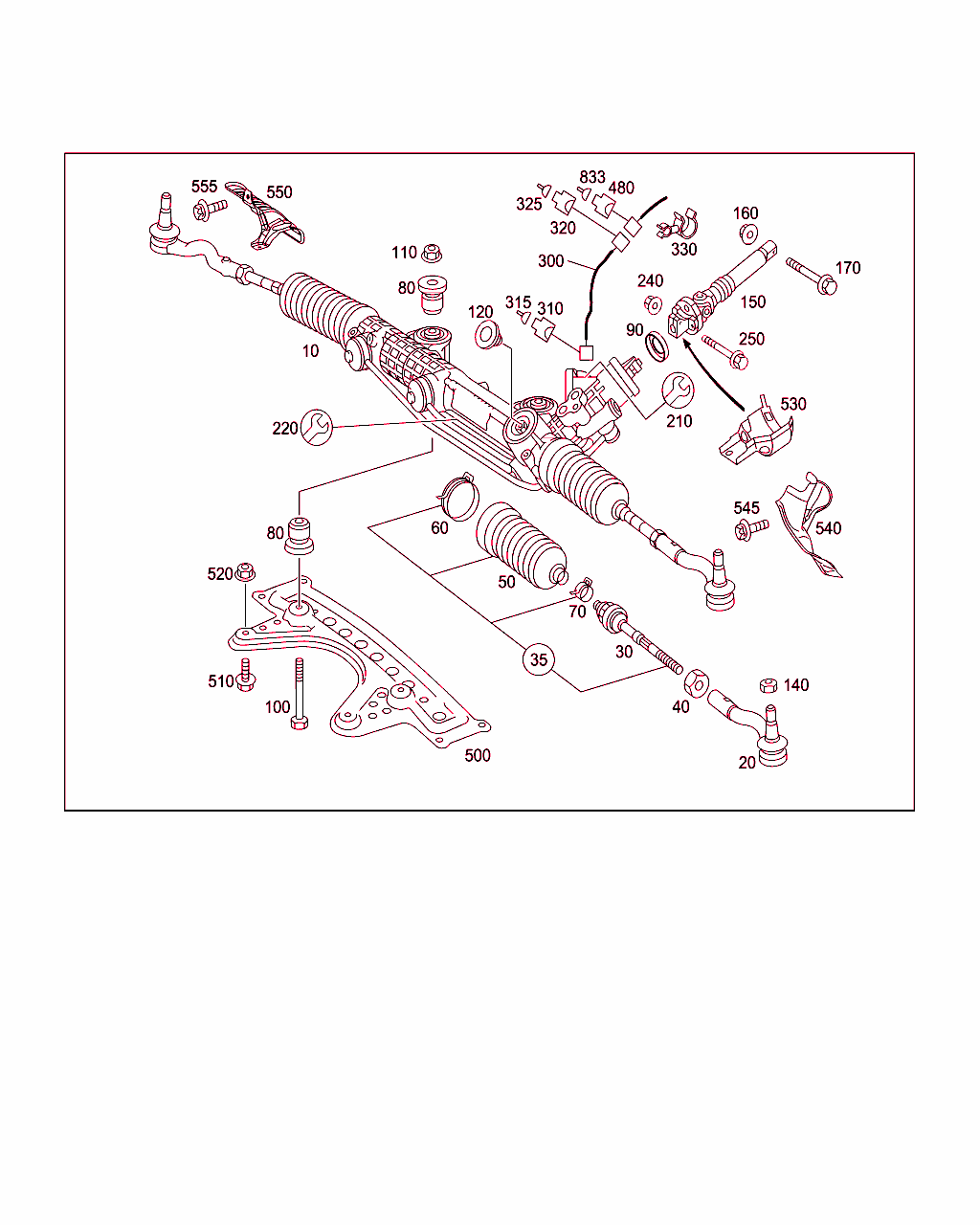

Schema

B46015000087.090612

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 460 18 00
ステアリング

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -213+802/-213+803/-213+804/-213+805/-213+806
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
10 A 211 460 43 00
ステアリング

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -213-494+807/-213-494+808/-213-494+809
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[494]19951002カリフォルニア仕様
19971209米国仕様
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
10 A 211 460 19 00
ステアリング

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -213+802/-213+803/-213+804/-213+805/-213+806
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
10 A 211 460 44 00
ステアリング

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -213+807/-213+808/-213+809
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
10 A 211 460 32 00
ステアリング/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -950-952+213+802/-950-952+213+803/-950-952+213+804/-950-952+213+805/-950-952+213+806
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[950]20040921スポーツ・パッケージ AMG
[952]20040402スポーツ・パッケージ
 		001 L
10 A 219 460 10 00
ステアリング

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+213+807/-494+213+808/-494+213+809
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
10 A 219 460 11 00
ステアリング

[006]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[007]から ｼｬｼ: L 007777 => から 日付: 31/05/2006 (CKD)

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001 R
10 A 211 460 41 00
ステアリング

[004]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[008]から ｼｬｼ: A 715197 => から 日付: 29/10/2004
[009]から ｼｬｼ: A 877596 => から 日付: 31/10/2005 (CKD)
[010]まで ｼｬｼ: L 007776 => まで 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807 (CKD)

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001 R
10 A 219 460 06 00
ステアリング

[004]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[011]まで ｼｬｼ: A 832532 => まで 日付: 31/05/2005 (CKD)

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+952/213+950
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[952]20040402スポーツ・パッケージ
[950]20040921スポーツ・パッケージ AMG
 		001 L
10 A 219 460 10 00
ステアリング

[006]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+952/213+950
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[952]20040402スポーツ・パッケージ
[950]20040921スポーツ・パッケージ AMG
 		001 L
10 A 211 460 35 00
ステアリング

[011]まで ｼｬｼ: A 832532 => まで 日付: 31/05/2005 (CKD)
[012]から ｼｬｼ: A 753192 => から 日付: 20/01/2005
[013]から ｼｬｼ: A 753192 => から 日付: 20/01/2005
[014]まで ｼｬｼ: A 874321 => まで 日付: 30/06/2005

ﾌｯﾄﾉｰﾄ解説
[015]
注意: シャシナンバA 746000〜A 899999は混合して取付け可能、ステアリングの旧部品番号に注意します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001 L
10 A 219 460 08 00
ステアリング

[011]まで ｼｬｼ: A 832532 => まで 日付: 31/05/2005 (CKD)
[016]まで ｼｬｼ: A 832532 => まで 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+952/213+950
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[952]20040402スポーツ・パッケージ
[950]20040921スポーツ・パッケージ AMG
 		001 R
10 A 219 460 11 00
ステアリング

[017]から ｼｬｼ: A 715197 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
[018]から ｼｬｼ: A 832533 => から 日付: 31/05/2005 (CKD)

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+952/213+950
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[952]20040402スポーツ・パッケージ
[950]20040921スポーツ・パッケージ AMG
 		001 R
10 A 219 460 10 00
ステアリング

[004]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[010]まで ｼｬｼ: L 007776 => まで 日付: 31/05/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807 (CKD)

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+494+951/213+494+952
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[494]19951002カリフォルニア仕様
19971209米国仕様
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
 		001 L
10 A 219 460 10 00
ステアリング

[007]から ｼｬｼ: L 007777 => から 日付: 31/05/2006 (CKD)
[019]から ｼｬｼ: A 874312 => から 日付: 30/06/2005
[020]まで ｼｬｼ: B 246974 => まで 日付: 27/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213+494
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001 L
10 A 211 460 47 00
ステアリング

[021]から ｼｬｼ: B 156529 => から 日付: 30/03/2007
[022]から ｼｬｼ: L 011113 => から 日付: 13/04/2007

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001 L
20 A 211 330 27 03
タイ・ロッド
左外側 		001
20 A 211 330 28 03
タイ・ロッド
右外側 		001
30 A 230 338 00 15
タイ・ロッド
左および右内側 		002
40 N 308673 014001
ヘキサゴン・ナット
タイ・ロッド
M14X1.5 		002
50 A 203 463 03 96
スリーブ
左および右

[025]まで ｼｬｼ: B 125933 => まで 日付: 12/01/2007
[026]まで ｼｬｼ: L 007104 => まで 日付: 12/01/2007
 		002
50 A 203 463 03 96
スリーブ
左

[027]から ｼｬｼ: B 125934 => から 日付: 12/01/2007
[028]から ｼｬｼ: L 007105 => から 日付: 12/01/2007
 		001 L
50 A 204 463 02 96
スリーブ
右

[027]から ｼｬｼ: B 125934 => から 日付: 12/01/2007
[028]から ｼｬｼ: L 007105 => から 日付: 12/01/2007
 		001 L
50 A 204 463 02 96
スリーブ
左

[027]から ｼｬｼ: B 125934 => から 日付: 12/01/2007
[028]から ｼｬｼ: L 007105 => から 日付: 12/01/2007
 		001 R
50 A 203 463 03 96
スリーブ
右

[027]から ｼｬｼ: B 125934 => から 日付: 12/01/2007
[028]から ｼｬｼ: L 007105 => から 日付: 12/01/2007
 		001 R
60 A 210 463 07 17
クランプ・ピース
左および右内側
68 MM 		002
70 A 210 463 08 17
クランピング・ブラケット
左および右外側
15.2-18.5 MM 		002
80 A 211 463 03 66
ラバー・ブッシュ
ラック・アンド・ピニオン・ステアリング 		004
90 A 211 460 00 64
TS 保護キャップ
ステアリング・ギヤ 		001 L
90 A 211 460 01 64
TS 保護キャップ
ステアリング・ギヤ 		001 R
100 N 910105 012001
6角ボルト
インテグラル・サポートのラック・アンド・ピニオン・ステアリング
M12X1,5X90 		002
110 N 913023 012002
ナット
インテグラル・サポートのラック・アンド・ピニオン・ステアリング
M12X1.5 		002
120 A 210 988 01 28
プラグ
ステアリング・ギヤ 		001
140 N 000000 003281
ヘキサゴン・ナット
タイ・ロッドをステアリング･ナックルに
M14X1,5 		002
150 A 203 462 04 78
クラッチ・スリーブ
ステアリング・ギヤに 		001 L
150 A 203 462 04 78
クラッチ・スリーブ
ステアリング・ギヤに 		001 R
160 A 140 990 09 58
ナット
クラッチ・スリーブに
M8

ﾌｯﾄﾉｰﾄ解説
[029]
リペア・インストラクションは WIS を参照のこと。
 		001
170 N 910105 008014
6角ボルト
クラッチ・スリーブに
M8X35 		001
210 A 211 460 08 84
バルブ
リペア・キット

これに変更 A 211 460 09 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001
210 A 211 460 09 84
RS バルブ
リペア・キット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001
220 A 211 460 02 51
RS ステアリング・ギヤ
オイル・ライン(ショート)、O リング付き用

これに変更 A 211 460 49 00 		001 L
220 A 211 460 49 00
RS ステアリング・ギヤ
オイル・ライン(ショート)、O リング付き用 		001 L
220 A 211 460 03 51
RS ステアリング・ギヤ
オイル・ライン(ショート)、O リング付き用

これに変更 A 211 460 50 00 		001 R
220 A 211 460 50 00
RS ステアリング・ギヤ
オイル・ライン(ショート)、O リング付き用 		001 R
220 A 211 460 04 51
RS ステアリング・ギヤ
オイル・ライン(ロング)、O リング付き用

これに変更 A 211 460 51 00 		001 L
220 A 211 460 51 00
RS ステアリング・ギヤ
オイル・ライン(ロング)、O リング付き用 		001 L
220 A 211 460 05 51
RS ステアリング・ギヤ
オイル・ライン(ロング)、O リング付き用

これに変更 A 211 460 52 00 		001 R
220 A 211 460 52 00
RS ステアリング・ギヤ
オイル・ライン(ロング)、O リング付き用 		001 R
240 A 140 990 09 58
ナット
ステアリングに取り付けるステアリング･カップリング
M8 		001
250 A 210 990 06 04
ボルト
ステアリングに取り付けるステアリング･カップリング
M8X39 		001
300 A 211 540 07 09
ケーブル・ハーネス
コネクタ (エンジン・ケーブル・ハーネスからソレノイド・バルブ (パラメータ・ステアリング) へ)
X18/33-Y10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001
310 A 140 545 35 28
ハウジング
パラメータ・ステアリング・バルブ
2 PIN JPT;Y10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001
315 A 000 540 27 05
電気ケーブル
パラメータ・ステアリング・バルブ
1.00 MM2 JPT;Y10

ﾌｯﾄﾉｰﾄ解説
[030]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		NB
320 A 210 540 47 81
プラグ
コネクタ (パラメータ・ステアリング)
2-PIN MQS;X18/33
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001
325 A 000 540 23 05
電気ケーブル
コネクタ (パラメータ・ステアリング)
0.5 MM2 MQS;X18/33

ﾌｯﾄﾉｰﾄ解説
[030]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		NB
330 A 000 995 01 75
ホルダー
ハーネス
7,5/18 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 213
ｺｰﾄﾞ日付指定名称
[213]19951208パラメータ・ステアリング
19971027パラメータ・ステアリング / バリオ・ステアリング
 		001 L
480 A 210 540 20 81
ハウジング
パラメータ・ステアリング
2-PIN MQS;X18/33 		001
500 A 211 628 04 11
プレート
インテグラル・サポートに

これに変更 A 211 628 05 11 		001
500 A 211 628 05 11
プレート
インテグラル・サポートに 		001
510 N 910105 012013
6角ボルト
インテグラル・サポート/マウント・プレート
M12X1.5X25 		002
520 N 913023 012002
ナット
インテグラル・サポート/マウント・プレート
M12X1.5 		002
833 A 000 540 23 05
電気ケーブル
パラメータ・ステアリング
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[030]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
