一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

Schema

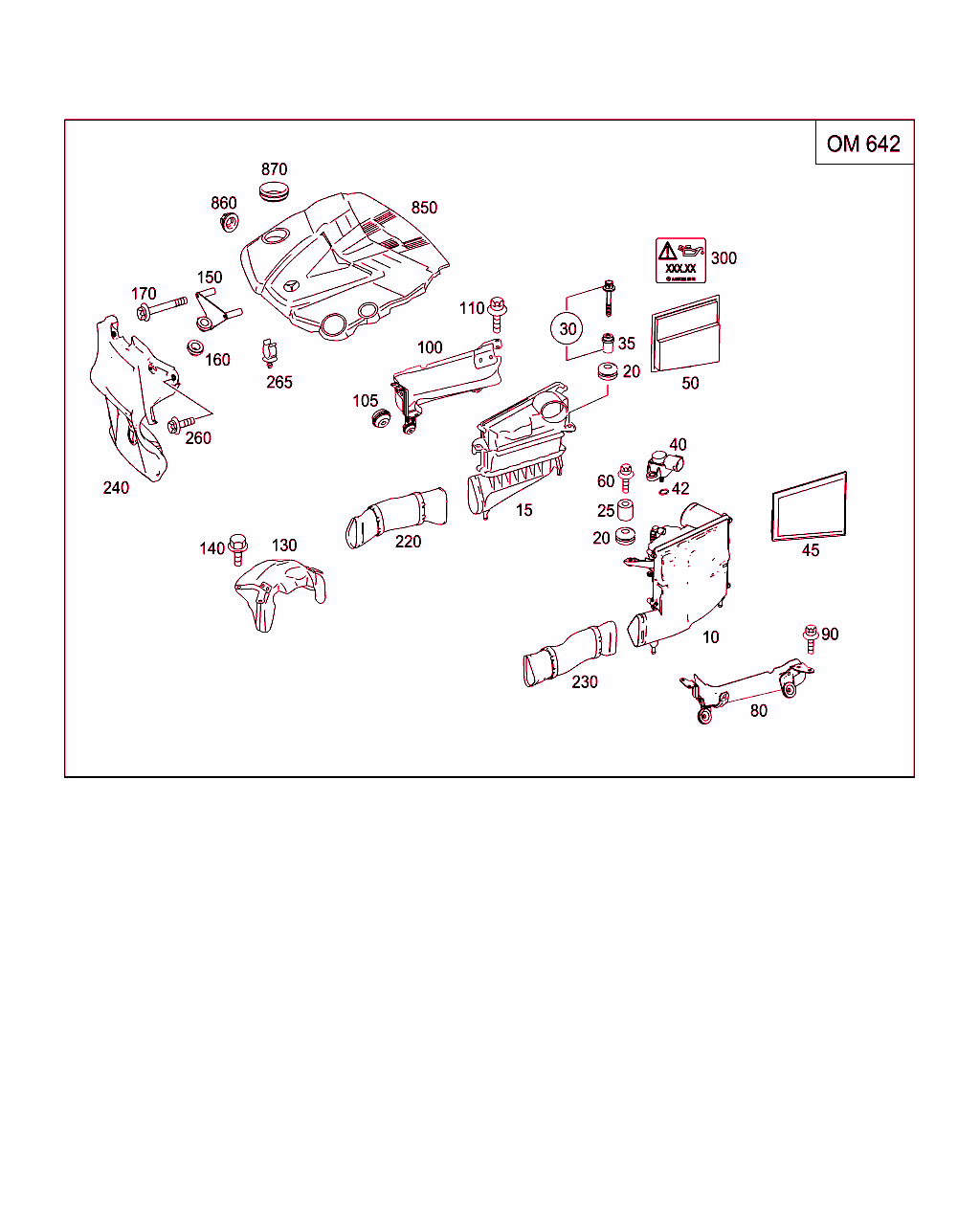

B52135000024.130228

[image]

B52135000025.070830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 642 090 17 01
ダンパ・フィルタ
左

これに変更 A 642 090 19 01

[029]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008
[030]まで ｼｬｼ: L 017046 => まで 日付: 27/06/2008 (CKD)
 		001
10 A 642 090 19 01
エアフィルタ
左

これに変更 A 642 090 39 01

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[029]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008
[030]まで ｼｬｼ: L 017046 => まで 日付: 27/06/2008 (CKD)
 		001
10 A 642 090 39 01
ダンパ・フィルタ
左 		001
15 A 642 090 18 01
ダンパ・フィルタ
右

これに変更 A 642 090 16 01

[029]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008
[030]まで ｼｬｼ: L 017046 => まで 日付: 27/06/2008 (CKD)
 		001
15 A 642 090 16 01
エアフィルタ
右

これに変更 A 642 090 40 01

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[029]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008
[030]まで ｼｬｼ: L 017046 => まで 日付: 27/06/2008 (CKD)
 		001
15 A 642 090 40 01
ダンパ・フィルタ
右 		001
20 A 642 094 06 85
ラバー・バッファ
左フロントおよびリヤ 		002
20 A 642 094 06 85
ラバー・バッファ
フロントおよびリヤ、右側 		002
25 A 352 268 02 50
スリーブ
フロント・エア・クリーナ・ハウジング固定部、左側 		001
25 A 352 268 02 50
スリーブ
フロント・エア・クリーナ・ハウジング固定部、右側 		001
30 A 000 094 02 50
TS ガイド・ブッシュ
左リヤ・エア・クリーナ・ハウジング固定部 		001
30 A 000 094 02 50
TS ガイド・ブッシュ
右リヤ・エア・クリーナ・ハウジング固定部 		001
35 A 000 992 03 07
スレッド・ブッシュ
エア・クリーナ・ハウジングの後部のマウント 		002
40 A 005 153 50 28
プレッシャ・センサ
エア・クリーナー・ハウジング左側に 		001
42 A 027 997 27 48
シールリング
エア・クリーナに取り付けるセンサ 		001
45 A 642 094 21 04
エア・クリーナ
左

♦ 以下から選択できます A 642 094 28 04 		001
45 A 642 094 28 04
エア・クリーナ
左

♦ 以下から選択できます A 642 094 21 04 		001
50 A 642 094 22 04
エア・クリーナ
右

♦ 以下から選択できます A 642 094 30 04 		001
50 A 642 094 30 04
エア・クリーナ
右

♦ 以下から選択できます A 642 094 22 04 		001
60 N 910143 006003
6角丸頭ボルト
左シリンダー・ヘッド・カバーに
M6X25

これに変更 N 000000 003648 		001
60 N 000000 003648
6角丸頭ボルト
左シリンダー・ヘッド・カバーに
M6X25 		001
60 N 910143 006003
6角丸頭ボルト
右シリンダー・ヘッド・カバーに
M6X25 		001
80 A 642 090 07 41
ホルダー
シリンダー・ヘッド・カバーに

これに変更 A 642 090 11 41 		001
80 A 642 090 11 41
ホルダー
左 		001
80 A 642 090 11 41
ホルダー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
90 N 910143 006000
6角丸頭ボルト
左シリンダー・ヘッドに
M6X12 		004
100 A 642 090 06 41
ホルダー

これに変更 A 642 090 12 41 		001
100 A 642 090 12 41
ホルダー
右 		001
100 A 642 090 12 41
ホルダー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
105 A 642 094 05 85
エラストマ・マウント
左ホルダーに

これに変更 A 642 094 08 85 		002
105 A 642 094 08 85
ラバー・バッファ
左ホルダーに 		002
105 A 642 094 08 85
ラバー・バッファ
右ブラケットに 		002
110 N 000000 003018
6角丸頭ボルト
M6X18 		005
130 A 642 096 04 68
シールド・プレート

[031]まで ｼｬｼ: B 351545 => まで 日付: 06/05/2008
[032]まで ｼｬｼ: L 027312 => まで 日付: 30/06/2008 (CKD)
[033]まで ｼｬｼ: V 000282 => まで 日付: 30/06/2008 (CKD)
[034]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
 		001
130 A 642 096 07 68
シールド・プレート/ブラケット

[040]まで ｼｬｼ: V 000499 => まで 日付: 30/04/2009 (CKD)
 		001
130 A 642 096 11 68
シールド・プレート

[041]から ｼｬｼ: L 040000 => から 日付: 30/04/2009 (CKD)
[042]から ｼｬｼ: V 000500 => から 日付: 30/04/2009 (CKD)
 		001
130 A 642 096 11 68
シールド・プレート

[041]から ｼｬｼ: L 040000 => から 日付: 30/04/2009 (CKD)
[042]から ｼｬｼ: V 000500 => から 日付: 30/04/2009 (CKD)
[043]から ｼｬｼ: B 446479 => から 日付: 30/04/2009
 		001
130 A 642 096 06 68
シールド・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19971209日本仕様
 		001
140 N 000000 001114
6角丸頭ボルト
M6X15 		003
150 A 642 010 00 40
ホルダー
カバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
160 A 604 094 00 85
エラストマ・マウント
ブラケット内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
170 N 000000 002754
6角丸頭ボルト
ブラケット固定用ツール
M6X69
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		002
220 A 642 094 50 97
インテーク・ライン
右 		001
230 A 642 094 49 97
インテーク・ライン
左 		001
240 A 642 010 11 67
カバー・フード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
260 N 910143 006002
6角丸頭ボルト
ブラケットに取り付けるカバー
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		002
265 A 000 995 31 14
ホルダー
カバーに

これに変更 A 000 995 96 77
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
 		001
265 A 000 995 96 77
ライン・ホルダ
カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/498/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[498]19951002日本仕様
19971209日本仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
300 A 646 221 00 01
ナンバ・プレート
エア・クリーナーに
229.31 		001
300 A 646 221 01 01
ナンバ・プレート
右ダンパー・フィルターに
228.51 		001
850 A 642 010 01 67
カバー
シリンダ・ヘッド・カバー

これに変更 A 642 010 16 67

[034]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[054]まで ｼｬｼ: B 333060 => まで 日付: 31/03/2008
[055]まで ｼｬｼ: L 023658 => まで 日付: 31/03/2008 (CKD)
 		001
850 A 642 010 16 67
カバー・フード
シリンダ・ヘッド・カバー

[034]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[054]まで ｼｬｼ: B 333060 => まで 日付: 31/03/2008
[055]まで ｼｬｼ: L 023658 => まで 日付: 31/03/2008 (CKD)
 		001
850 A 642 010 17 67
カバー
シリンダ・ヘッド・カバー

これに変更 A 642 010 40 67

[056]から ｼｬｼ: B 333061 => から 日付: 31/03/2008
[057]から ｼｬｼ: L 023659 => から 日付: 31/03/2008 (CKD)
 		001
850 A 642 010 40 67
カバー
シリンダ・ヘッド・カバー

[056]から ｼｬｼ: B 333061 => から 日付: 31/03/2008
[057]から ｼｬｼ: L 023659 => から 日付: 31/03/2008 (CKD)
 		001
850 A 642 010 10 67
カバー
シリンダ・ヘッド・カバー

[058]まで ｼｬｼ: B 116875 => まで 日付: 12/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
850 A 642 010 17 67
カバー
シリンダ・ヘッド・カバー

[059]から ｼｬｼ: B 116876 => から 日付: 12/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/U43/U83
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070316ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20030516ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
850 A 642 010 17 67
カバー
シリンダ・ヘッド・カバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19971209日本仕様
 		001
860 A 642 094 07 85
エラストマ・マウント
カバーに 		005
870 A 642 016 00 63
シールリング
カバーに 		001
