一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

Schema

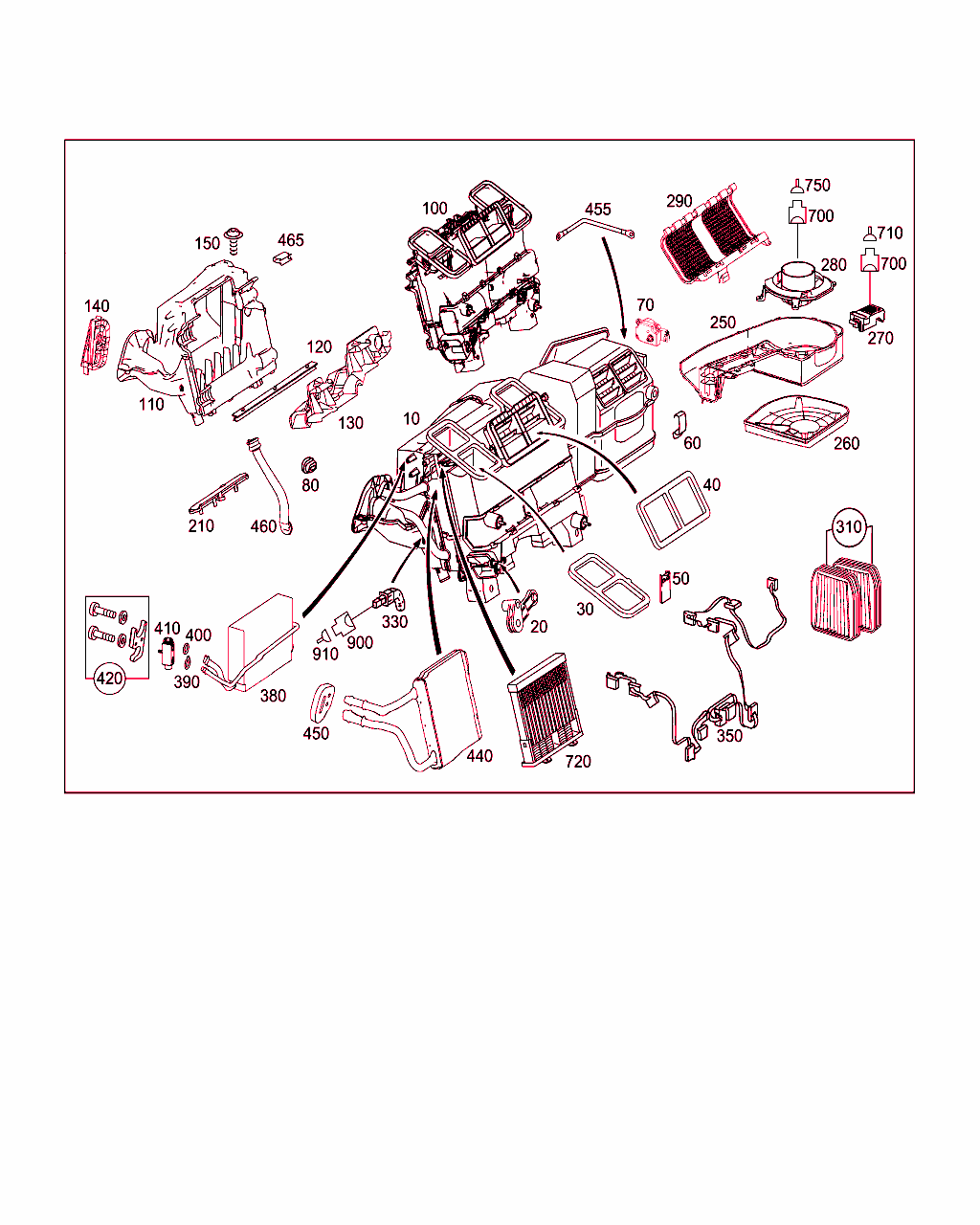

B83035000052.081201

[image]

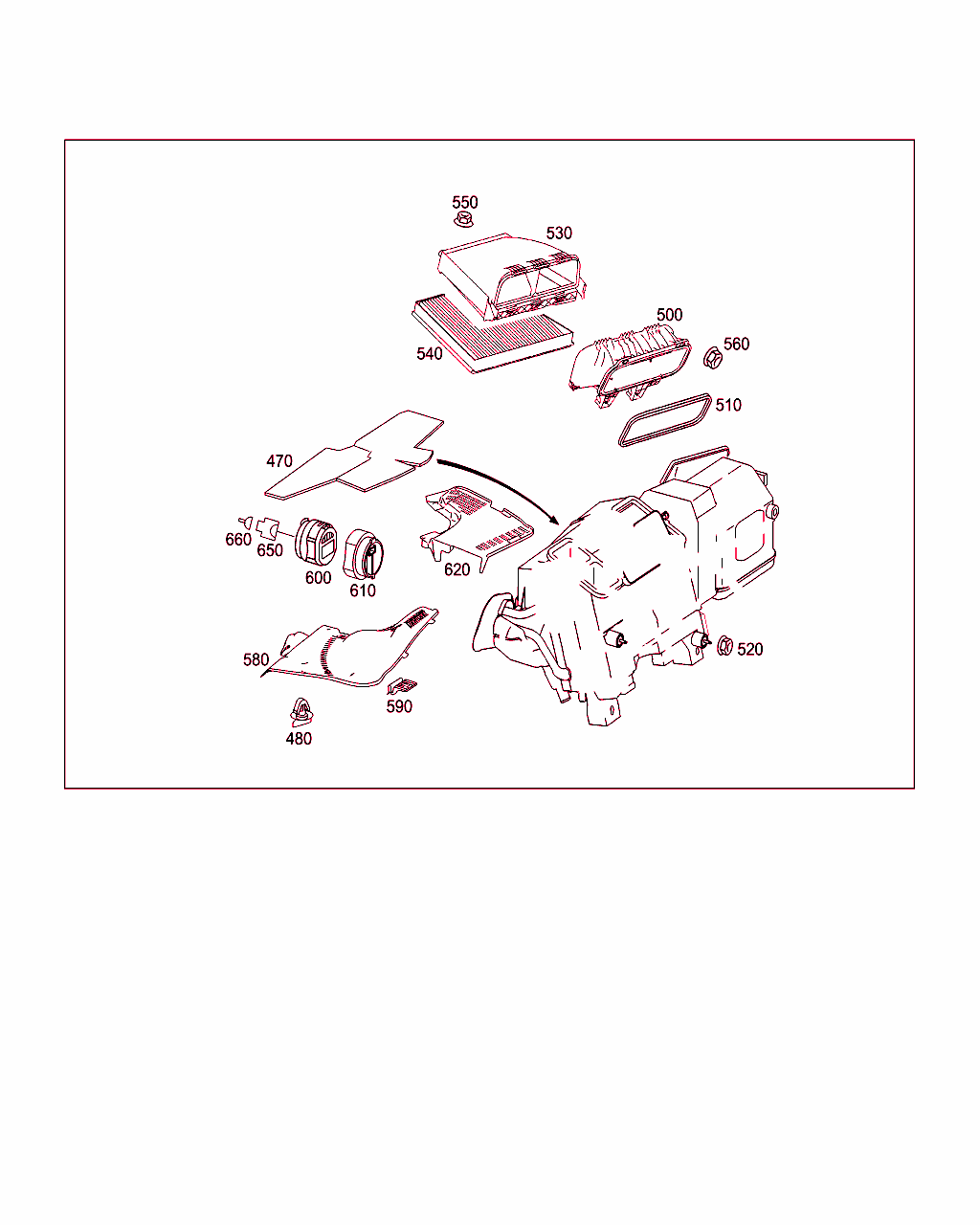

B83035000054.081031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 830 01 62
ヒータ・ハウジング

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[003]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
[004]まで ｼｬｼ: X 223395 => まで 日付: 05/12/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 L
10 A 211 830 01 62
ヒータ・ハウジング/ブラケット

[004]まで ｼｬｼ: X 223395 => まで 日付: 05/12/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 913
ｺｰﾄﾞ日付指定名称
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
 		001 L
10 A 211 830 03 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 L
10 A 211 830 03 60
エアコン

[008]まで ｼｬｼ: B 081229 => まで 日付: 31/10/2006
[009]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
[010]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805+913/581+806+913/581+807+913
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001 L
10 A 211 830 24 60
ヒータ・ハウジング

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
[013]から ｼｬｼ: X 223396 => から 日付: 05/12/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 L
10 A 211 830 24 60
ヒータ・ハウジング

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
[013]から ｼｬｼ: X 223396 => から 日付: 05/12/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+913
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
 		001 L
10 A 211 830 03 60
エアコン
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805+913/581+806+913/581+807+913/581+808+913/581+809+913
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
10 A 211 830 05 62
ヒータ・ハウジング 001 R
10 A 211 830 05 62
ヒータ・ハウジング

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[009]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 913
ｺｰﾄﾞ日付指定名称
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
 		001 R
10 A 211 830 06 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 R
10 A 211 830 26 60
ヒータ・ハウジング

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 R
10 A 211 830 06 60
エアコン

[008]まで ｼｬｼ: B 081229 => まで 日付: 31/10/2006
[009]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805+913/581+806+913/581+807+913
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001 R
10 A 211 830 26 60
ヒータ・ハウジング

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[016]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+913
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
 		001 R
10 A 211 830 06 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805+913/581+806+913/581+807+913/581+808+913/581+809+913
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
10 A 211 830 28 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 L
10 A 211 830 30 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 R
10 A 211 830 27 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 L
10 A 211 830 29 60
エアコン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 R
20 A 211 830 01 33
操作レバー
エアコン・ユニットに 		001
20 A 211 830 01 33
操作レバー
エアコン・ユニットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001
30 A 211 835 02 98
ガスケット
左および右エア・ダクト 		002
40 A 211 835 03 98
ガスケット
センタ・ノズル 		001
50 A 000 835 18 34
スプリング 002
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング 		052
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		052
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		052 L
60 A 000 835 31 34
テンション・スプリング
ブロワ・ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		055 R
70 A 203 820 16 42
モータ
エア・フラップ調整 		006
70 A 203 820 16 42
モータ
エア・フラップ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		006
70 A 203 820 16 42
モータ
エア・フラップ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		013
80 A 203 835 00 93
スペーサ
ハウジング上部 		002
100 A 211 830 03 03
ハウジング
エアコン・ユニットに 		001
100 A 211 830 03 03
ハウジング
エアコン・ユニットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001
100 A 211 830 04 03
ハウジング
オートマチック・クライメート・コントロール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001
110 A 211 830 05 03
ハウジング
上部

これに変更 A 211 830 22 03 		001 L
110 A 211 830 22 03
TS ハウジング
エバポレータ・ハウジング 		001 L
110 A 211 830 06 03
ハウジング
上部

これに変更 A 211 830 23 03 		001 R
110 A 211 830 23 03
TS ハウジング
エバポレータ・ハウジング 		001 R
120 A 211 835 01 98
ガスケット
下部に取り付ける上部 		001
130 A 211 835 01 19
カバー
左混合運動部 		001
130 A 211 835 02 19
カバー
右混合運動部 		001
140 A 211 835 00 11
プレート
エクスパンション・ バルブ 		001 L
140 A 211 835 01 11
プレート
エクスパンション・ バルブ 		001 R
150 A 001 984 58 29
6角丸頭ボルト
4X16 		056
150 A 001 984 58 29
6角丸頭ボルト
4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		056
150 A 001 984 58 29
6角丸頭ボルト
4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		060
210 A 211 835 00 40
ハウジング
補助ヒータ 		001
210 A 211 835 00 40
ハウジング
PTC オープニング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001
210 A 211 835 00 40
ハウジング
PTC オープニング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+913
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[913]19951002熱帯諸国仕様エアコン取付け部品
20030724熱帯諸国仕様エアコン取付け部品
 		001
250 A 211 830 09 03
ハウジング
ブロワ・モータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808/809
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
250 A 211 830 11 03
ハウジング
ブロワ・モータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808/809
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
260 A 211 830 17 03
ハウジング
ブロワ・ハウジング 		001 L
260 A 211 830 18 03
ハウジング
ブロワ・ハウジング 		001 R
270 A 230 821 63 51
ブロワ・レギュレータ

これに変更 A 230 821 64 51 		001
270 A 230 821 64 51
ブロワ・レギュレータ 001
280 A 211 830 04 08
ブロワ・モータ

これに変更 A 211 830 09 08
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 L
280 A 211 830 09 08
軸流ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 L
280 A 211 830 05 08
ブロワ・モータ

これに変更 A 211 830 10 08
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 R
280 A 211 830 10 08
軸流ブロワ

これに変更 A 211 906 24 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 R
280 A 211 906 24 00
ラジアル・ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 R
290 A 211 830 13 03
ハウジング
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 L
290 A 211 830 15 03
ハウジング
ブロワ 		001 R
290 A 211 830 15 03
ハウジング
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 R
310 A 211 830 12 18
ダスト・フィルタ
内気循環エア・フィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 914
ｺｰﾄﾞ日付指定名称
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		002
330 A 220 830 07 72
温度センサ
エバポレータ 		001
350 A 211 820 35 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[017]まで ｼｬｼ: X 195965 => まで 日付: 30/09/2005
 		001 L
350 A 211 820 35 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[018]まで ｼｬｼ: X 218931 => まで 日付: 10/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 L
350 A 211 820 14 13
ハーネス
アクチュエータ

これに変更 A 211 820 25 13

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
[019]から ｼｬｼ: X 218932 => から 日付: 10/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 L
350 A 211 820 25 13
電気ケーブル
アクチュエータ

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
[019]から ｼｬｼ: X 218932 => から 日付: 10/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 L
350 A 211 820 81 15
ハーネス
アクチュエータ

これに変更 A 211 820 28 13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805/581+806/581+807/581+808
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 L
350 A 211 820 28 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805/581+806/581+807/581+808/581+809
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
350 A 211 820 37 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[003]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
 		001 R
350 A 211 820 37 15
ケーブル・ハーネス
アクチュエータ

[002]まで ｼｬｼ: B 100720 => まで 日付: 30/11/2006
[003]まで ｼｬｼ: L 006510 => まで 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 R
350 A 211 820 15 13
ハーネス
アクチュエータ

これに変更 A 211 820 27 13

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 R
350 A 211 820 27 13
電気ケーブル
アクチュエータ

[011]から ｼｬｼ: B 100721 => から 日付: 30/11/2006
[012]から ｼｬｼ: L 006511 => から 日付: 30/11/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001 R
350 A 211 820 82 15
ケーブル・ハーネス
アクチュエータ

これに変更 A 211 820 29 13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805/581+806/581+807/581+808
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 R
350 A 211 820 29 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805/581+806/581+807/581+808/581+809
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
350 A 211 820 16 13
ハーネス
アクチュエータ

[021]から ｼｬｼ: B 148972 => から 日付: 17/03/2007
[022]から ｼｬｼ: L 009175 => から 日付: 17/03/2007 (CKD)
 		001 R
350 A 211 820 30 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 L
350 A 211 820 31 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580+914
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 R
350 A 211 820 32 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 L
350 A 211 820 33 13
電気ケーブル
アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+914
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[914]19951209ブレーキ・アシスト (BAS)
20060712エアコン内気循環フィルタ
 		001 R
380 A 211 830 01 58
エバポレータ

これに変更 A 211 830 07 58 		001 L
380 A 211 830 07 58
エバポレータ 001 L
380 A 211 830 02 58
エバポレータ

[023]まで ｼｬｼ: A 994447 => まで 日付: 09/06/2006
[024]まで ｼｬｼ: L 000720 => まで 日付: 09/06/2006 (CKD)
 		001 R
380 A 211 830 08 58
エバポレータ

[025]から ｼｬｼ: A 994448 => から 日付: 09/06/2006
[026]から ｼｬｼ: L 000721 => から 日付: 09/06/2006 (CKD)
 		001 R
390 A 013 997 41 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ
10.6X2 MM 		001
400 A 140 997 09 45
丸形シール・リング
エバポレータに取り付けるエクスパンション・ バルブ
17X2 MM 		001
410 A 230 830 01 84
エクスパンション・バルブ?
エクスパンション・ バルブ 		001
420 A 451 830 00 11
ホールディングプレート
エクスパンション・バルブ・マウンティング・セット 		001
440 A 211 830 03 61
熱交換器 001 L
440 A 211 830 04 61
熱交換器 001 R
450 A 211 835 04 98
ガスケット
エクスパンション・ バルブからパーティションへ 		001 L
450 A 211 835 05 98
ガスケット
エクスパンション・ バルブからパーティションへ 		001 R
455 A 211 820 34 15
電気ケーブル
補助ヒータ
1700W
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001
460 A 211 832 47 94
ホース
左ウォータ・ドレン 		001
460 A 211 832 48 94
ホース 001
465 A 004 988 36 78
クリップ
エアコン・ユニット・ウェザ・ストリップ 		002
470 A 211 682 12 04
ダンパ
エアコン・ユニット 		001 L
480 A 002 988 05 42
シール・キャップ
カバーに 		002
500 A 211 830 00 44
エア・ダクト
ファイヤ・ウォール右側に取り付け 		001 L
500 A 211 830 01 44
エア・ダクト
ファイヤウォール左側 		001 R
510 A 210 835 03 98
ガスケット
ファイヤウォール 		001
520 N 910104 006000
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに
M6

これに変更 N 000000 004471 		003
520 N 000000 004471
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに

これに変更 N 910104 006001 		003
520 N 910104 006001
ワッシャ付きナット
エアコン・ユニットをクロス・メンバに
M6 		003
530 A 211 830 00 03
ハウジング 001 L
530 A 211 830 01 03
ハウジング 001 R
530 A 211 830 20 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 L
530 A 211 830 24 03
ハウジング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 R
540 A 211 830 00 18
チャコール・フィルタ
コンビネーション・フィルタ

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001
540 A 211 830 00 18
チャコール・フィルタ

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001 L
540 A 211 830 00 18
チャコール・フィルタ

[027]から ｼｬｼ: A 418437 => から 日付: 30/09/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581+805/581+806/581+807/581+808/581+809
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
550 A 000 984 00 10
ナット 001
560 A 003 990 53 51
ナット
M6 		004
580 A 211 832 00 08
カバー
左エア・インレット

これに変更 A 211 832 03 08
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
580 A 211 832 03 08
カバー
左エア・インレット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
580 A 211 832 01 08
カバー
左エア・インレット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
580 A 211 832 06 08
カバー
右エア・インレット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
580 A 211 832 02 08
カバー
右エア・インレット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
590 A 211 831 01 14
ホルダー
インナ・カバー 		002 L
590 A 211 831 00 14
ホルダー
アウタ・カバー 		002
590 A 211 831 01 14
ホルダー
インナ・カバー 		001 R
600 A 211 830 05 72
センサ
露点センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001
610 A 203 837 01 10
カバー
センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
 		001
620 A 211 832 04 08
カバー
右ユニット・コンパートメント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
620 A 211 832 07 08
カバー
右ユニット・コンパートメント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
620 A 211 832 05 08
カバー
左ユニット・コンパートメント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
620 A 211 832 08 08
カバー
左ユニット・コンパートメント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
650 A 032 545 19 28
ハウジング
エバポレータ温度センサ
2-PIN MQS;B10/6 		001
660 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[028]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
700 A 035 545 90 28
プラグ
ブロワ・モータ
2-PIN MQS;M2/2 		001
700 A 220 545 39 28
ハウジング
内気循環ユニット
4-PIN SLK2.8;A32 		001
710 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
710 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
720 A 211 830 08 61
ヒータ
1000W
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
20040322エアコン
[581]19951002オートマチック・クライメート・コントロール
19970429オートマチック・クライメート・コントロール
 		001
750 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[028]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
900 A 032 545 19 28
ハウジング
エバポレータ・センサ
2-PIN MQS;B10/6 		001
910 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[028]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
