一覧

E-セダン
211.056 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

Schema

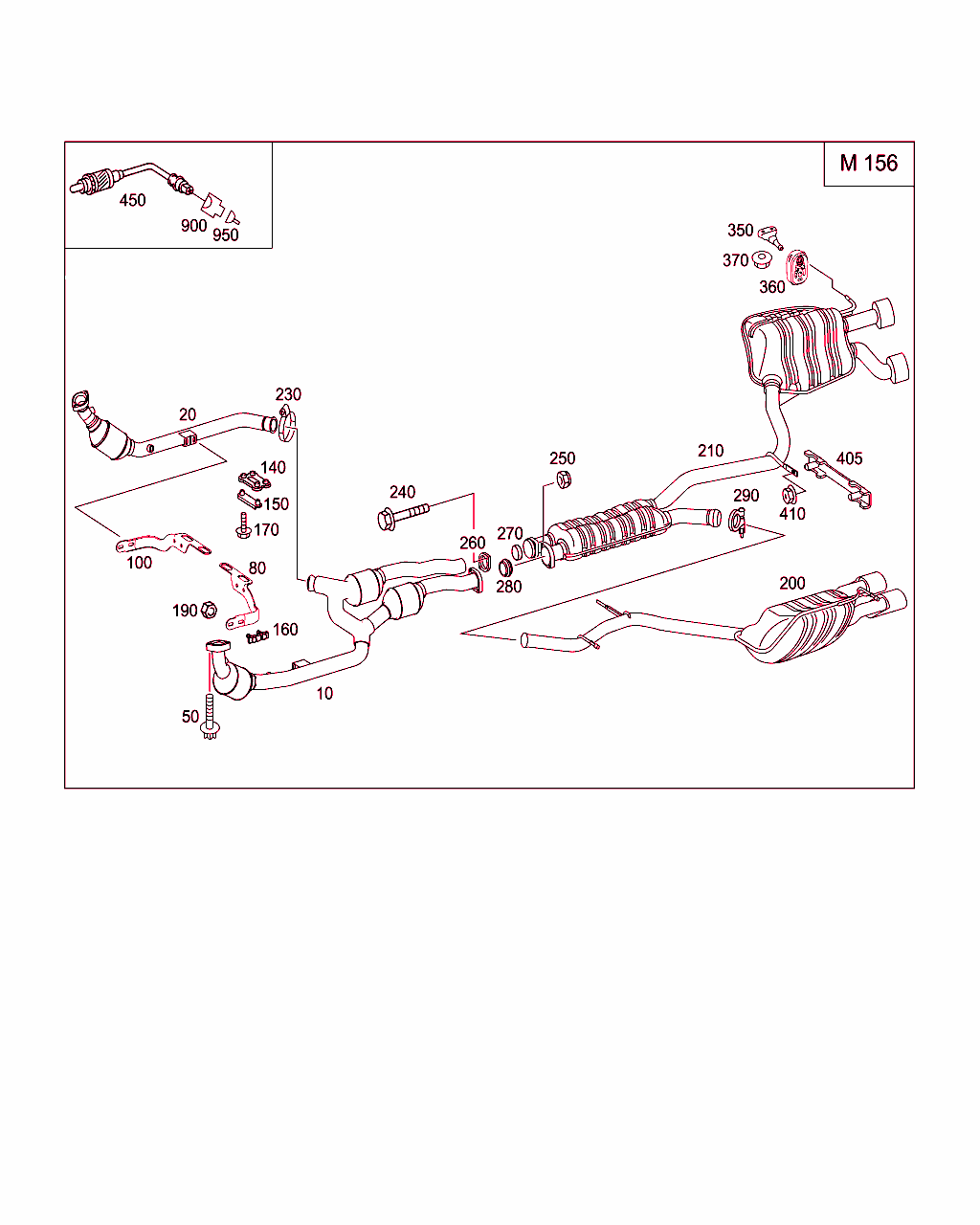

B49212000136.090216

[image]

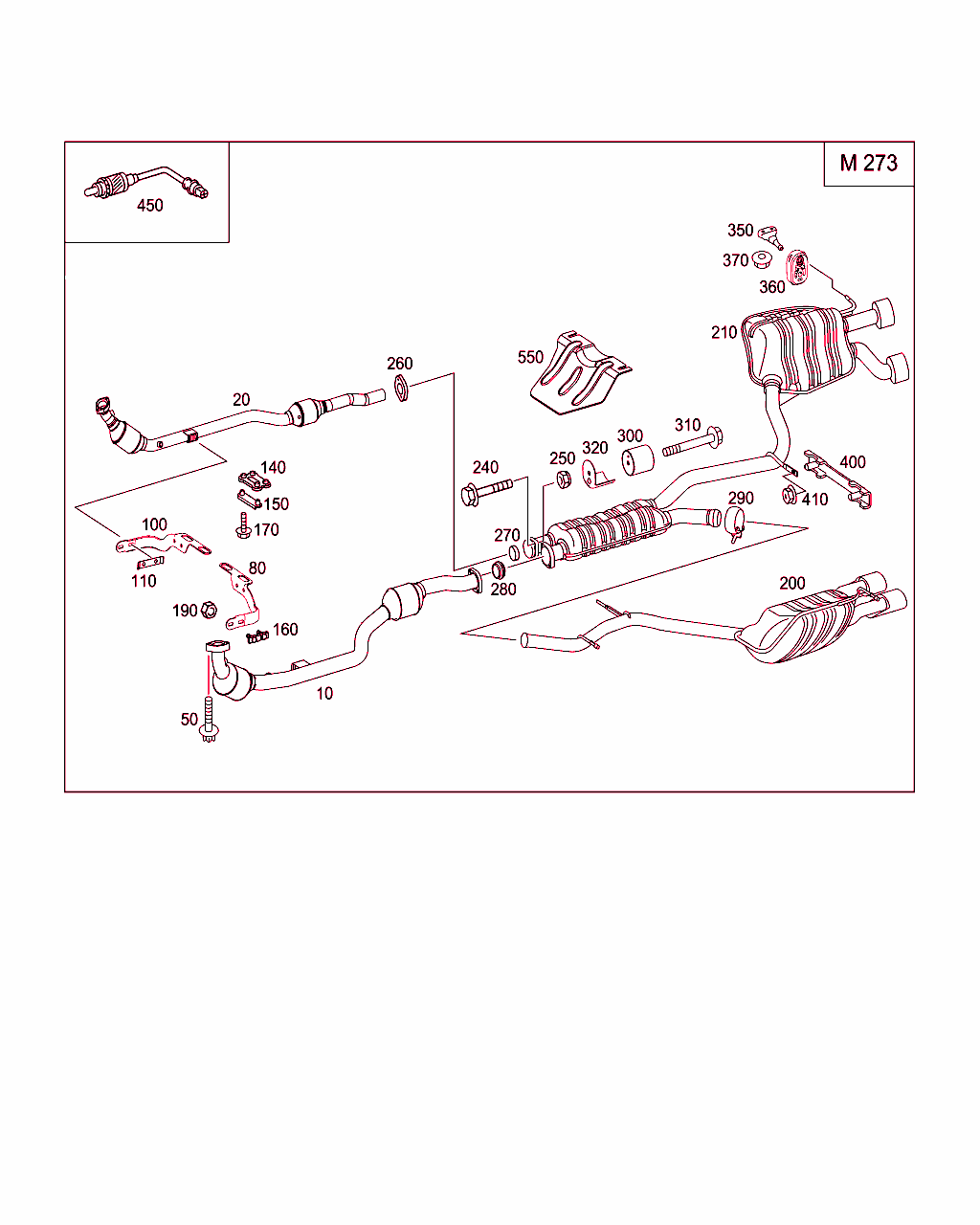

B49212000139.090216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 211 490 38 20
エグゾースト・パイプ
右フロント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+917
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[917]20000912PZEV 排出ガス、米国
 		001
20 A 211 490 72 19
エグゾースト・パイプ
右フロント

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+917+952
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[917]20000912PZEV 排出ガス、米国
[952]20040402スポーツ・パッケージ
 		001
50 A 170 990 00 10
フランジ付き6角ボルト
エグゾースト・マニホールドに取り付ける触媒
M8 X 55 		004
80 A 211 492 36 41
ホルダー
トランスミッション左側に取り付ける触媒
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
80 A 211 492 64 41
ホルダー
トランスミッション左側に取り付ける触媒
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
100 A 211 492 37 41
ホルダー
トランスミッション右側に取り付ける触媒
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
 		001
100 A 211 492 65 41
ホルダー
トランスミッション右側に取り付ける触媒
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
140 A 140 492 01 18
シム
トランスミッションに取り付けるブラケット 		001
150 A 140 492 00 18
シム
トランスミッションに取り付けるブラケット 		001
160 A 129 490 00 44
プレート
ブラケットの触媒 		002
170 N 910105 008014
6角ボルト
トランスミッションに取り付けるブラケット
M8X35 		002
190 A 120 142 00 72
ヘキサゴン・ナット
エグゾースト・パイプ/ブラケット
M8 		004
240 A 170 990 00 10
フランジ付き6角ボルト
リヤ・エグゾースト・パイプ/フロント・エグゾースト・パイプ (固定シート)
M8 X 55 		002
240 A 129 990 04 10
フランジ付き6角ボルト
リヤ・エグゾースト・パイプ/フロント・エグゾースト・パイプ (スライド・シート)
M8X58 		002
250 A 120 142 00 72
ヘキサゴン・ナット
リヤ・エグゾースト・パイプのフロント・エグゾースト・パイプ
M8 		004
350 A 211 492 11 41
ホルダー
リヤ・マフラ・サスペンション 		002
360 A 203 492 04 44
サスペンション・リング
リヤ・マフラ・サスペンション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19970429AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		002
370 N 913023 008003
ナット
リヤ・マフラ・サスペンション

これに変更 N 000000 003175 		004
370 N 000000 003175
ナット
リヤ・マフラ・サスペンション
M8 		004
400 A 220 492 18 41
ホルダー
右エグゾースト・パイプ/左エグゾースト・パイプ 		001
410 A 120 142 00 72
ヘキサゴン・ナット
右エグゾースト・パイプ/左エグゾースト・パイプ
M8 		001
450 A 003 542 70 18
O2 センサ
左 O2 センサ (触媒の前) 		001
450 A 003 542 70 18
O2 センサ
右 O2 センサ (触媒の前) 		001
450 A 004 542 07 18
O2 センサ
触媒後のラムダ・センサ

[040]から ｼｬｼ: A 786704 => から 日付: 19/03/2005
[041]から ｼｬｼ: A 786704 => から 日付: 31/03/2005 (CKD)
[042]から ｼｬｼ: X 175299 => から 日付: 15/10/2004
 		002
900 A 001 540 24 81
プラグ
左 O2 センサ (触媒の前)
G3/3 		001
900 A 001 540 24 81
プラグ
右 O2 センサ (触媒の前)
G3/4 		001
900 A 002 540 28 81
ソケット
左 O2 センサ (触媒の後)
4-PIN;G3/5 		001
900 A 002 540 28 81
ソケット
右 O2 センサ (触媒の後)
4-PIN;G3/6 		001
950 A 000 540 42 05
電気ケーブル
1.0 MM2 LKS 1.5

ﾌｯﾄﾉｰﾄ解説
[048]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
