一覧

E-セダン
211.056 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

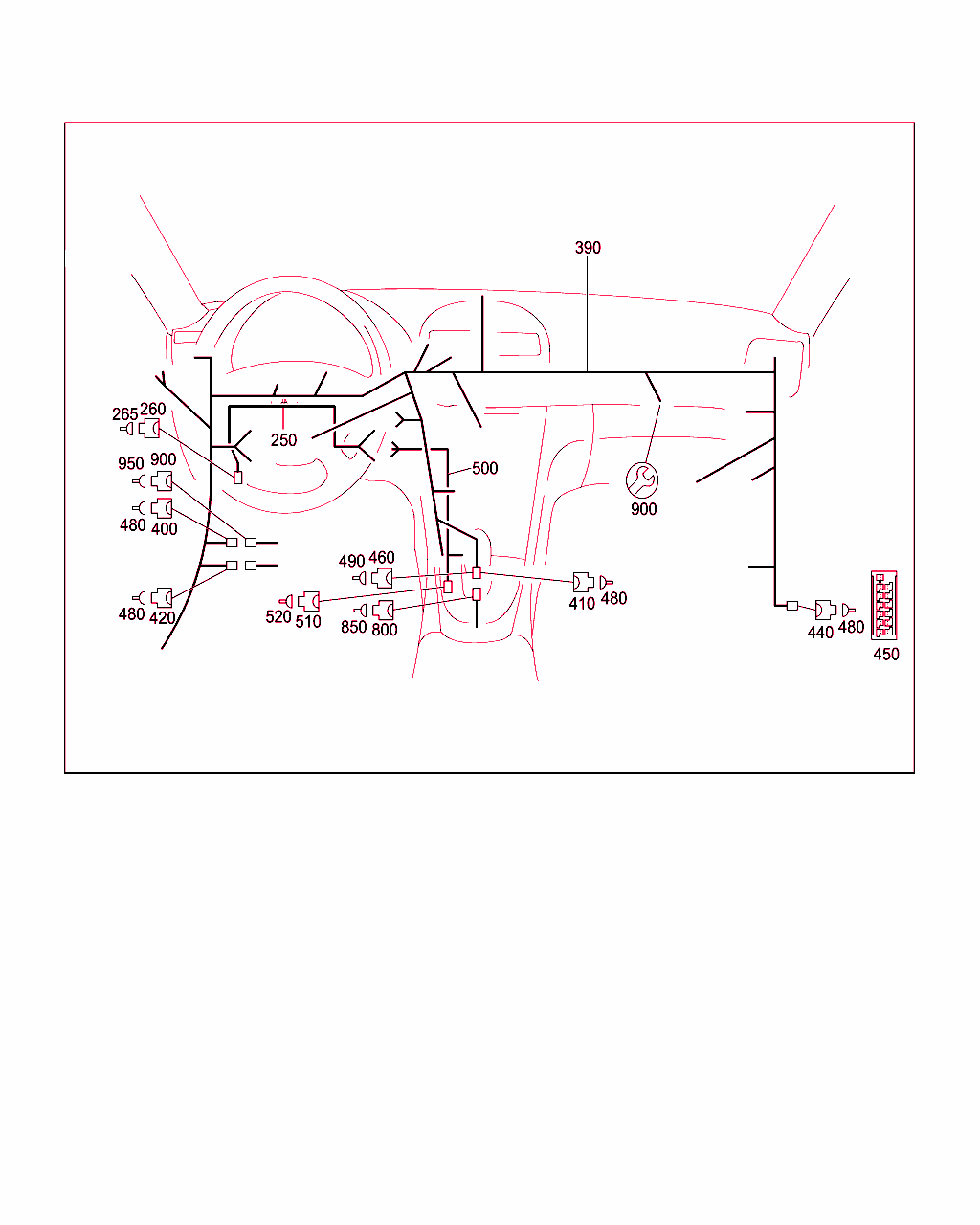

Schema

B54410000073.120919

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
250 A 211 540 25 06
ケーブル・ハーネス
電動ステアリング・ホイール調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19970429メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 L
250 A 211 540 26 06
ケーブル・ハーネス
電動ステアリング・ホイール調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19970429メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
260 A 220 545 52 28
ハウジング
セパレーション・ポイント (ステアリング・コラム・チューブ・モジュール)
6-PIN SLK2.8;X4/39 		001
265 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
265 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
390 A 211 540 69 33
ケーブル・ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 13 09

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[228]まで ｼｬｼ: A 932285 => まで 日付: 14/01/2006
[229]まで ｼｬｼ: A 932285 => まで 日付: 31/12/2005 (CKD)
[230]まで ｼｬｼ: X 203272 => まで 日付: 25/01/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 L
390 A 211 440 13 09
ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 86 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
390 A 211 540 70 33
ケーブル・ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 14 09

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[228]まで ｼｬｼ: A 932285 => まで 日付: 14/01/2006
[229]まで ｼｬｼ: A 932285 => まで 日付: 31/12/2005 (CKD)
[230]まで ｼｬｼ: X 203272 => まで 日付: 25/01/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 R
390 A 211 440 14 09
ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 87 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
390 A 211 440 87 09
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 R
390 A 211 540 71 33
ケーブル・ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 32 09

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[228]まで ｼｬｼ: A 932285 => まで 日付: 14/01/2006
[230]まで ｼｬｼ: X 203272 => まで 日付: 25/01/2006
[231]まで ｼｬｼ: A 932285 => まで 日付: 17/01/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 L
390 A 211 440 32 09
ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 88 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805/443+806
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
390 A 211 440 88 09
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805/443+806/443+807/443+808
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 L
390 A 211 540 72 33
ケーブル・ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 33 09

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[228]まで ｼｬｼ: A 932285 => まで 日付: 14/01/2006
[231]まで ｼｬｼ: A 932285 => まで 日付: 17/01/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 R
390 A 211 440 33 09
ハーネス
運転席ケーブル･ハーネス

これに変更 A 211 440 89 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805/443+806
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
390 A 211 440 86 09
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001 L
390 A 211 440 90 09
ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 L
390 A 211 440 89 09
ケーブル・ハーネス
運転席ケーブル･ハーネス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 443+805/443+806/443+807/443+808
ｺｰﾄﾞ日付指定名称
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001 R
400 A 032 545 19 28
ハウジング
コネクタ (運転席/フレーム・フロア・システム)
2-PIN MQS;X18/35 		001
410 A 042 545 92 28
プラグ
コネクタ (運転席/フレーム・フロア・システム)
4 PIN MQS;X18/35 		001
420 A 037 545 59 28
プラグ
CAN バス C、左
2-PIN MQS;X30/5 		001
440 A 030 545 28 28
プラグ
CAN バス C、右
2-PIN MQS;X30/4 		001
450 A 002 546 79 40
ハウジング
CAN バス C、右
22-PIN;X30/4 		001
460 A 040 545 74 28
プラグ
中間コネクタ (エアバッグ)
12-PIN;X28/12 		001
480 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
490 A 000 540 47 05
ライン
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[075]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
500 A 211 540 42 07
ケーブル・ハーネス
エレクトロ・セレクタ・レバー・モジュールから電子イグニッション・スイッチへ
(N15/5-N73)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19971127キーレス・ゴー
 		001 L
500 A 211 540 34 10
ケーブル・ハーネス
エレクトロ・セレクタ・レバー・モジュールから電子イグニッション・スイッチへ
(N15/5-N73)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19971127キーレス・ゴー
 		001 R
510 A 043 545 78 28
プラグ
コネクタ（車内 / トランスミッション）
4-PIN MQS;X26/12 		001
520 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS 		NB
800 A 040 545 72 28
プラグ
中間コネクタ (エアバッグ)
12-PIN;X28/12 		001
850 A 000 540 47 05
ライン
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[075]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
900 A 035 545 89 28
ハウジング
コネクタ (運転席/フレーム・フロア・システム)
2-PIN MQS;X18/35 		001
900 A 210 440 00 08
電気ケーブル
助手席エアバッグ、添加剤 1
R12/4 		001
900 A 210 440 00 08
電気ケーブル
助手席エアバッグ、点火剤 2
R12/5 		001
950 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
