一覧

E-セダン
211.077 => E 63 AMG
M: 156983
GA: 722907

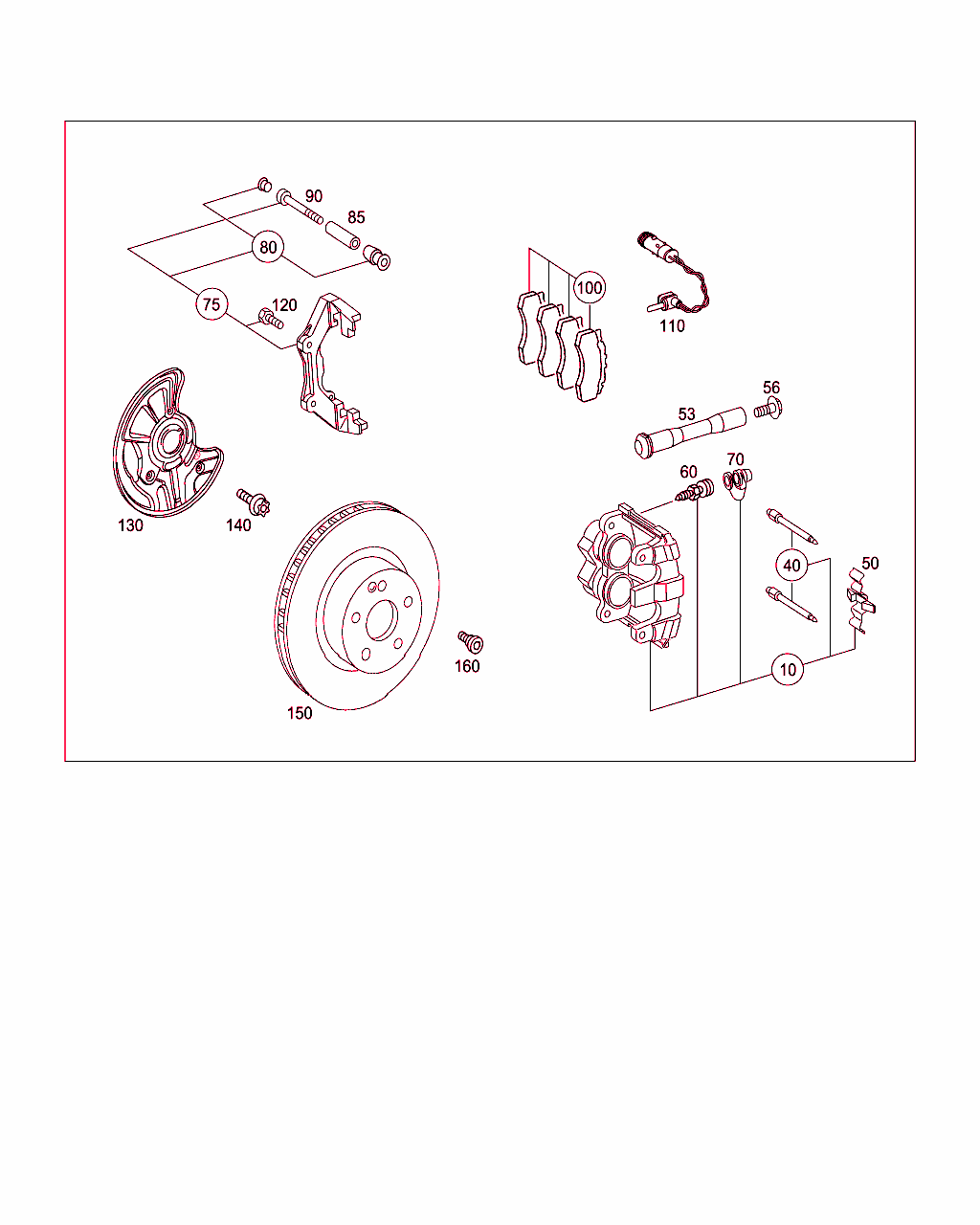

Schema

B42030000146.170511

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 003 420 77 83
TS ブレーキ・キャリパ
左パッケージ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 003 420 78 83
TS ブレーキ・キャリパ
右パッケージ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
40 A 000 421 51 74
TS ピン
フロント・ブレーキ・キャリパに取り付けるブレーキ・パッド・リテーニング・スプリング

ﾌｯﾄﾉｰﾄ解説
[023]
必ずスプレッディング・スプリング A 001 421 09 91 と一緒に取り付けます　　　　　　　　　　
 		002
50 A 001 421 09 91
リング
ブレーキ・キャリパ

ﾌｯﾄﾉｰﾄ解説
[024]
必ずセット・ピン A 000 421 51 74 と一緒に装着　　　　　　　　　　　　　　　　　　　　
 		002
53 A 221 421 00 14
プル・ロッド 002
56 A 016 990 06 01
フランジ付き6角ボルト 002
60 A 000 421 47 65
TS ブリーダ・バルブ
ブレーキ・キャリパ 		002
70 A 000 421 26 48
ダスト・キャップ
ブレーキ・キャリパ 		002
100 A 004 420 89 20
TS ブレーキ・パッド
パッケージ、摩耗センサなし

これに変更 A 007 420 53 20

ﾌｯﾄﾉｰﾄ解説
[027]
注意: 車台番号 A995068 以前では、スプレッディング・スプリング A 001 421 09 91 および　　　　　　　ガイド・ピン A 000 421 51 74 を一緒に発注してください　　　　　　　　
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
100 A 007 420 53 20
TS ブレーキ・パッド
パッケージ、摩耗センサなし

ﾌｯﾄﾉｰﾄ解説
[027]
注意: 車台番号 A995068 以前では、スプレッディング・スプリング A 001 421 09 91 および　　　　　　　ガイド・ピン A 000 421 51 74 を一緒に発注してください　　　　　　　　
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
110 A 171 540 06 17
パッド摩耗センサ
右フロント・ブレーキ・パッド摩耗インジケータ 		001
120 A 001 990 08 14
ボルト
ブレーキ・キャリパをステアリング・ナックルに、左側
M14X32

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		002
120 A 001 990 08 14
ボルト
ブレーキ・キャリパをステアリング・ナックルに、右側
M14X32

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		002
130 A 230 420 07 44
保護プレート
左フロント 		001
130 A 230 420 08 44
保護プレート
右フロント 		001
140 A 000 421 13 71
ボルト
カバー・パネルをステアリング・ナックルに、前部左側
M6X12 		003
140 A 000 421 13 71
ボルト
カバー・パネルをステアリング・ナックルに、前部右側
M6X12 		003
150 A 219 421 02 12
ブレーキ・ディスク
フロント

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		002
160 A 220 421 01 71
フィット・ボルト
ブレーキ・ディスク / 左ホイール・ハブ
M8X12 		001
160 A 220 421 01 71
フィット・ボルト
ブレーキ・ディスク / 右ホイール・ハブ
M8X12 		001
