一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

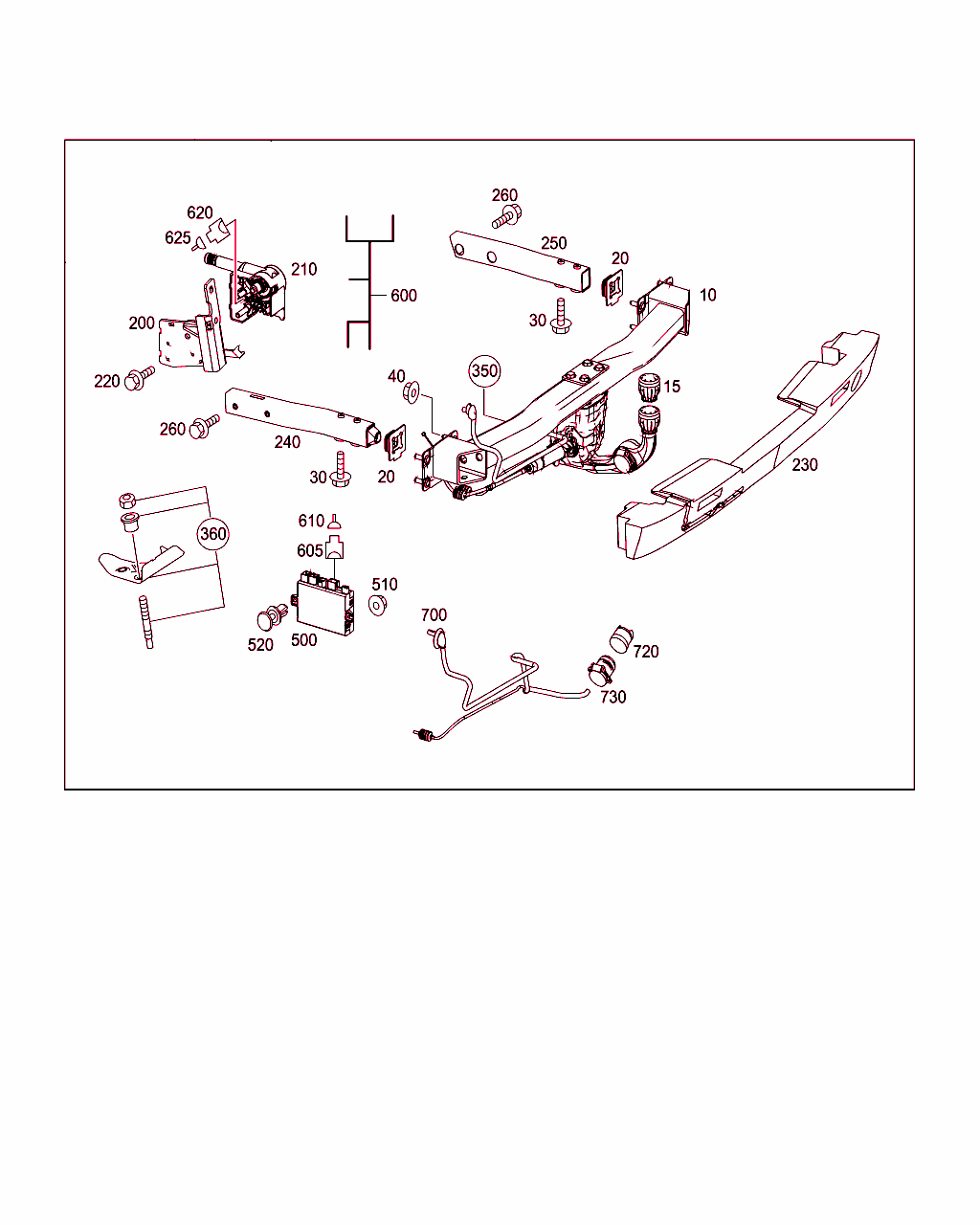

Schema

B31015000106.110104

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 310 07 04
トレーラ・カップリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
15 A 000 315 09 29
カバー・キャップ
トレーラ・カップリング 		001
20 A 203 315 02 80
シーリング・リング
トレーラ・カップリング・クロス・メンバ / リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		002
30 N 000000 001081
6角ボルト
トレーラ・カップリング・クロス・メンバ / サイド・メンバ補強材
M12X35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		004
40 N 910104 010001
ワッシャ付きナット
サイド・メンバに取り付けるクロス・メンバ
M10 		008
200 A 211 310 01 58
コンソール
トランク・ルーム内のサイド・メンバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
210 A 211 310 02 73
レバー
コンソールに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
220 N 910105 006014
6角ボルト
コンソールに取り付ける操作レバー
M6X55
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		003
230 A 211 315 01 65
フィラ
トレーラー・カップリング・クロス・メンバに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
240 A 211 610 59 25
増幅
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
250 A 211 610 60 25
増幅
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
260 N 000000 001556
ワッシャ付きボルト
サイド・メンバに取り付けるレインフォース
M10X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		004
350 A 000 315 01 97
TS スリーブ
パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
360 A 211 310 01 90
TS シールド
ブーツ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
500 A 211 545 08 32
コントロール・ユニット
トレーラ・カップリング

これに変更 A 211 545 51 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
500 A 211 545 51 32
コントロールユニット
トレーラ・カップリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
510 N 913023 006001
ナット
コントロール・ユニット固定用ツール
M6

[002]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475+550/527+550/550+860/550+889/220+550/529+550
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[527]20000621ナビゲーション付き COMAND DVD APS
[860]20000303アナログ TV チューナ
[889]19971127キーレス・ゴー
[220]19951002パークトロニック・システム (PTS)
19971209パークトロニック・システム (PTS)
[529]20000621ナビゲーション付き COMAND DVD APS (日本仕様)
 		001
520 A 140 990 05 92
スプレッド・リベット
ブラケットに取り付けるコントロール・ユニット

[002]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[003]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]5C56パシフィック・ブルー332A/432A/732A/132A/832A/842A
7F64パルマ・グレー、ダーク148A/348A/448A/748A/828A/858A
7F72パルマ・グレー338A/438A/738A/138A/838A/848A
8J12小石335A/435A/735A/135A/835A/845A
8L35ランドスケープ144A/824A/854A
9051ブラック141A/341A/441A/741A
9051ブラック821A/825A/827A/851A
9B51チャコール・グレー331A/431A/731A/131A/831A/841A
9B51チャコール・グレー251A/252A/257A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475/550
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
600 A 211 540 97 06
ケーブル・ハーネス
トレーラ・カップリング

[004]から ｼｬｼ: A 303555 => から 日付: 30/04/2003
[005]から ｼｬｼ: X 095169 => から 日付: 30/09/2002

ﾌｯﾄﾉｰﾄ解説
[006]
ES1 98 付き部品番号を注文
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
605 A 220 545 39 28
ハウジング
トレーラ・コントロール・ユニット (コネクタ・プラットフォーム 1 コード A)
4-PIN SLK2.8;N28/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
605 A 002 540 75 81
ソケット
トレーラ・コントロール・ユニット (コネクタ・プラットフォーム 3 コード A)
8-PIN MQS;N28/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
610 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[007]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		NB
610 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		NB
620 A 037 545 65 28
プラグ
トレーラ・カップリング・ コネクタ・デバイス操作部
4-PIN MQS;A63/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
625 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		NB
700 A 211 540 42 35
電気ケーブル
トレーラ・ソケット、15R接続付き
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
720 A 001 545 71 83
カバー・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
730 A 000 540 60 24
ソケット
13-PIN KFA
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
 		001
