一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

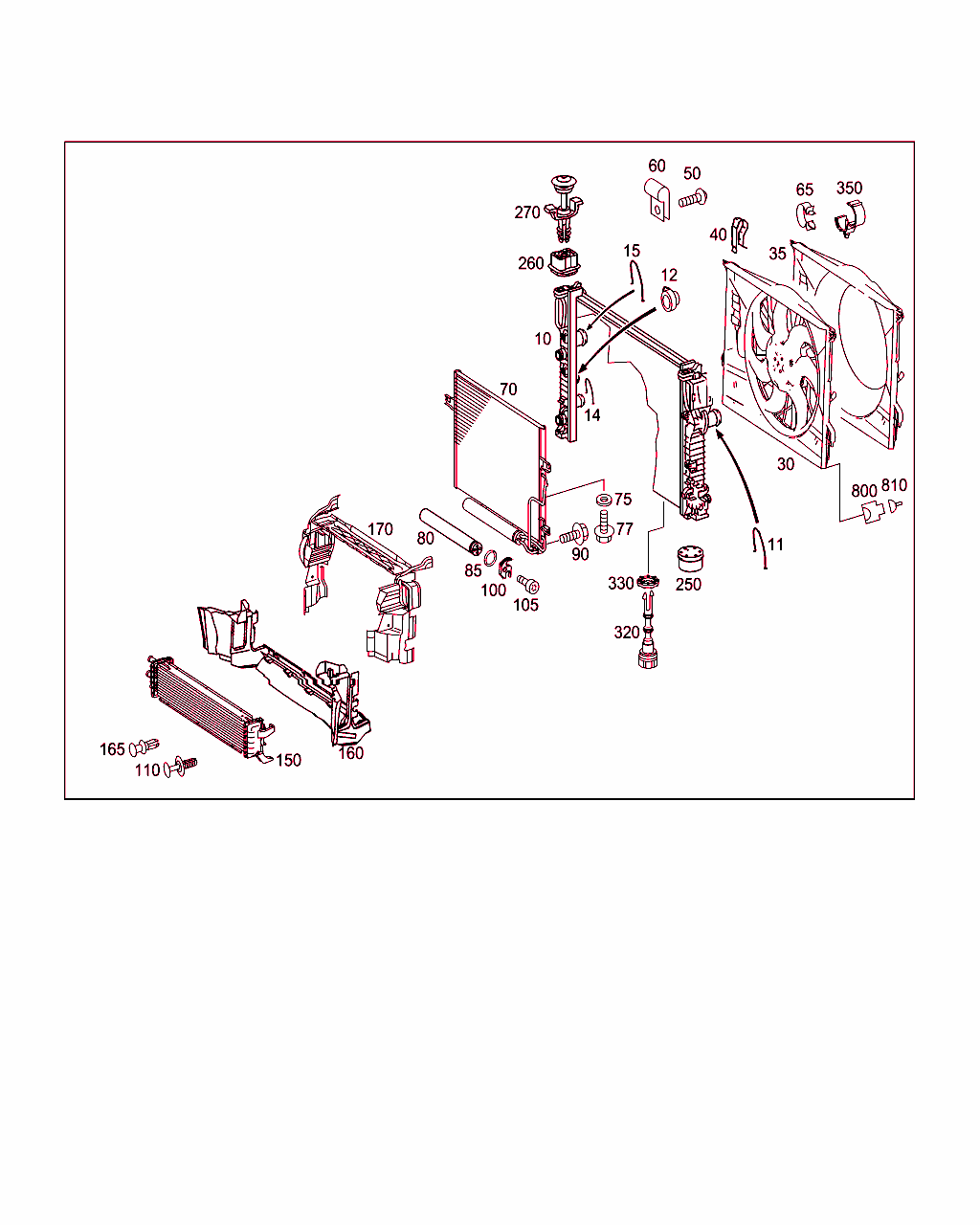

Schema

B50015000399.110112

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 500 01 02
ラジエタ
ラジエタ 		001
10 A 211 500 37 02
ラジエタ
ラジエタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+917
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
[917]20000912PZEV 排出ガス、米国
 		001
11 A 000 993 12 02
キャッチ・スプリング
ラジエタ左側に
SCB36 46.4MM 		001
12 A 000 277 05 54
スリーブ
トランスミッション・オイル・ラインをラジエタに取り付ける
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20010903オートマチック・トランスミッション、7 速
 		001
14 A 007 993 34 01
キャッチ・スプリング
フィラ・ホース / ラジエタ
30 MM 		001
15 A 000 993 12 02
キャッチ・スプリング
ラジエタ右側に
SCB36 46.4MM 		001
30 A 211 500 05 93
ブロワ
400 W;400 WATT

これに変更 A 211 500 21 93 		001
30 A 211 500 21 93
ブロワ
400 WATT 		001
30 A 211 500 06 93
ブロワ
ラジエタに
600 W;600 WATT

これに変更 A 211 500 16 93
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550/919/494
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[919]19980915フューエル・クーラ
20010612冷却力強化パッケージ
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
30 A 211 500 16 93
ブロワ
ラジエタに
600 W;600 WATT

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550/919/917/494
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[919]19980915フューエル・クーラ
20010612冷却力強化パッケージ
[917]20000912PZEV 排出ガス、米国
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
35 A 211 505 00 55
ファン・シュラウド
ラジエタに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001
35 A 211 505 04 55
ファン・シュラウド
ラジエタに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
35 A 211 505 08 55
ファン・シュラウド
ラジエタに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
35 A 211 505 01 55
ファン・シュラウド
ラジエタに

これに変更 A 211 505 05 55
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550/919/494
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[919]19980915フューエル・クーラ
20010612冷却力強化パッケージ
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
35 A 211 505 05 55
ファン・シュラウド
ラジエタに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550/919/494
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[919]19980915フューエル・クーラ
20010612冷却力強化パッケージ
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
35 A 211 505 05 55
ファン・シュラウド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
40 A 123 504 02 46
クリップ・ナット
ラジエタ上部のファン・シュラウド 		002
70 A 211 500 01 54
コンデンサ

これに変更 A 211 500 11 54 		001
70 A 211 500 11 54
コンデンサ 001
75 A 140 997 06 45
シールリング
コンデンサーに
7.5X2.0 		002
77 N 000000 002242
6角丸頭ボルト
コンデンサーに
M5X10 		002
80 A 211 835 00 47
車両エアコン冷媒ドライヤ 001
85 A 140 997 06 45
シールリング
コンデンサのドライヤ
7.5X2.0

これに変更 A 013 997 40 45 		001
85 A 013 997 40 45
シールリング
コンデンサのドライヤ
7.5X2.0 		001
90 N 000000 001428
6角丸頭ボルト
コンデンサのドライヤ
M8X25 		001
100 A 211 504 00 38
マウンティング・パネル 001
105 N 910142 008001
6角丸頭ボルト
ドライヤ
M8X25 		001
110 A 000 990 54 92
リベット
コンデンサのエア・ガイド
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		002
160 A 211 505 07 30
エア・ガイド・フィン
ラジエタ下部に 		001
160 A 211 505 05 30
エア・ガイド・フィン
ラジエタ下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
165 A 123 990 00 92
スプレッド・リベット
ボディのエア・ガイド
8,5X10,2 		006
170 A 211 500 11 16
エア・ガイド・プレート
ラジエタ上部に 		001
170 A 211 500 13 16
エア・ガイド
ラジエタ上部に

これに変更 A 211 500 15 16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
170 A 211 500 15 16
エア・ガイド・プレート
ラジエタ上部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
250 A 211 504 02 12
ラバー・ブッシュ
ラジエタ下部 		002
260 A 211 504 03 12
ラバー・ブッシュ
ラジエタ上部

[017]まで ｼｬｼ: A 992803 => まで 日付: 08/06/2006
[018]まで ｼｬｼ: X 217158 => まで 日付: 20/09/2006
 		002
260 A 169 504 01 14
ベアリング
ラジエタ上部

[019]から ｼｬｼ: A 992804 => から 日付: 08/06/2006
[020]から ｼｬｼ: X 217159 => から 日付: 20/09/2006
 		002
270 A 211 504 00 59
固定ピン
ラジエタ

[017]まで ｼｬｼ: A 992803 => まで 日付: 08/06/2006
[018]まで ｼｬｼ: X 217158 => まで 日付: 20/09/2006
 		002
270 A 000 991 25 95
クリップ
ラジエタ上部

[019]から ｼｬｼ: A 992804 => から 日付: 08/06/2006
[020]から ｼｬｼ: X 217159 => から 日付: 20/09/2006
 		002
320 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト 		001
330 A 000 501 01 76
スペーサ・ディスク
ドレン・ボルト 		001
350 A 220 832 03 14
ホルダー
フィラ・ホース固定用ツール 		001
800 A 220 545 03 29
ハウジング
ファン・モータ
4-PIN SLK2.8, LSK8;N76 		001
810 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[021]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
810 A 013 545 88 26
コンタクト・ソケット
8.0-12 MM2 LSK8 		NB
