一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

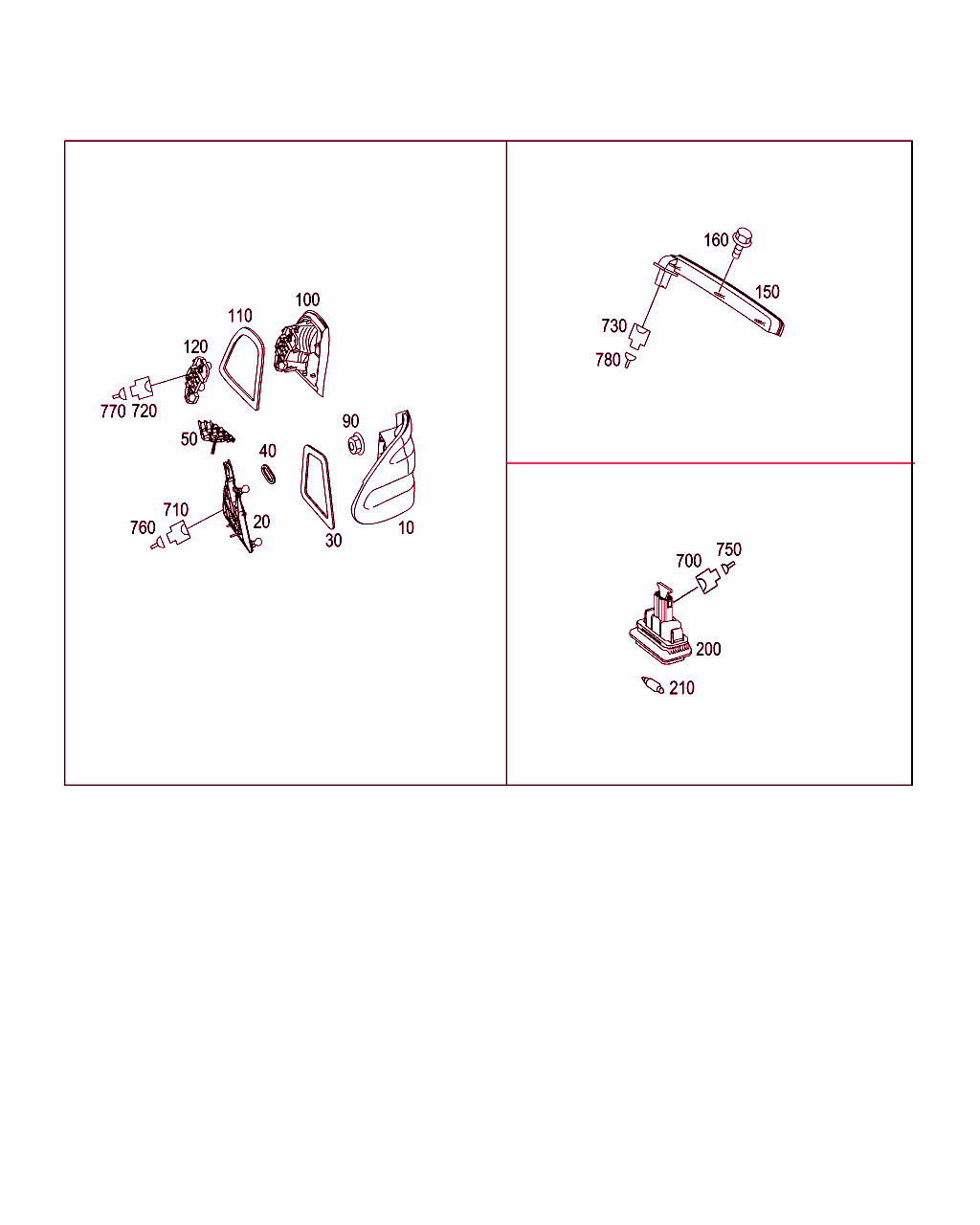

Schema

B82220000093.080314

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 820 11 64
テール・ランプ
左サイド・ウォール

[046]まで ｼｬｼ: A 746677 => まで 日付: 22/12/2004
[047]まで ｼｬｼ: X 181658 => まで 日付: 31/01/2005
 		001
10 A 211 820 11 64
テール・ランプ
左サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
10 A 211 820 12 64
テール・ランプ
右サイド・ウォール

[046]まで ｼｬｼ: A 746677 => まで 日付: 22/12/2004
[047]まで ｼｬｼ: X 181658 => まで 日付: 31/01/2005
 		001
10 A 211 820 12 64
テール・ランプ
右サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
10 A 211 820 15 64
テール・ランプ
左サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
10 A 211 820 27 64
テール・ランプ
左サイド・ウォール

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
10 A 211 820 16 64
テール・ランプ
右サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
10 A 211 820 28 64
テール・ランプ
右サイド・ウォール

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
20 A 211 820 05 77
ランプ・キャリア

[046]まで ｼｬｼ: A 746677 => まで 日付: 22/12/2004
[067]まで ｼｬｼ: X 181658 => まで 日付: 31/01/2005
 		001
20 A 211 820 05 77
ランプ・キャリア
左サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[048]から ｼｬｼ: A 746678 => から 日付: 22/12/2004
[068]から ｼｬｼ: X 181659 => から 日付: 31/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
20 A 211 820 05 77
ランプ・キャリア
左サイド・ウォール

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
20 A 211 820 05 77
ランプ・キャリア
右サイド・ウォール

[046]まで ｼｬｼ: A 746677 => まで 日付: 22/12/2004
[067]まで ｼｬｼ: X 181658 => まで 日付: 31/01/2005
 		001
20 A 211 820 05 77
ランプ・キャリア
右サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[048]から ｼｬｼ: A 746678 => から 日付: 22/12/2004
[068]から ｼｬｼ: X 181659 => から 日付: 31/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
20 A 211 820 05 77
ランプ・キャリア
右サイド・ウォール

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
20 A 211 820 09 77
ランプ・キャリア
左サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
20 A 211 820 09 77
ランプ・キャリア
右サイド・ウォール

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
30 A 211 826 05 91
シールリング 001
30 A 211 826 06 91
シールリング
右 		001
40 A 211 826 04 91
シールリング
左横 		001
40 A 211 826 04 91
シールリング
右横 		001
50 A 211 820 07 11
プレート
左ストップ・ランプ・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+954/803+954/804+954/805+954/806+954
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
50 A 211 820 08 11
プレート
右ストップ・ランプ・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+954/803+954/804+954/805+954/806+954
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
90 N 910112 005000
ヘキサゴン・ナット
テール・ランプ
M5 		008
100 A 211 820 13 64
テール・ランプ
左テール・ゲート

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
100 A 211 820 14 64
テール・ランプ
テール・ゲート右側

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
100 A 211 820 29 64
テール・ランプ
左テール・ゲート

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
100 A 211 820 30 64
テール・ランプ
テール・ゲート右側

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
110 A 211 826 07 91
シールリング 001
110 A 211 826 08 91
シールリング
右 		001
120 A 211 820 07 77
ランプ・キャリア 002
150 A 211 820 02 56
マウントブレーキランプ
/ テール・ゲート・スポイラ

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
150 A 211 820 13 56
ターン・シグナル・ランプ
/ テール・ゲート・スポイラ

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
150 A 211 820 16 56
マウントブレーキランプ
/ テール・ゲート・スポイラ

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
160 A 001 984 55 29
6角丸頭ボルト
ハイマウント・ストップ・ランプ / スポイラ
M4X10

[006]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[007]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		003
160 A 002 984 69 29
ボルト
ハイマウント・ストップ・ランプ / スポイラ
4X10

[009]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[017]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		003
200 A 211 820 07 56
エクステリア・ランプ 002
210 N 000000 002723
電球
ライセンス・プレート・ランプ
12V-5W 		002
700 A 210 545 63 28
ハウジング
左ライセンス・プレート・ランプ
2-PIN JPT;E19/1 		001
700 A 210 545 63 28
ハウジング
右ライセンス・プレート・ランプ
2-PIN JPT;E19/2 		001
710 A 037 545 31 28
プラグ
左テール・ランプ
4-PIN MCP2.8;E3/1 		001
710 A 037 545 31 28
プラグ
右テール・ランプ
4-PIN MCP2.8;E4/1 		001
720 A 037 545 31 28
プラグ
左テール・ランプ
4-PIN MCP2.8;E3 		001
720 A 037 545 31 28
プラグ
右テール・ランプ
4-PIN MCP2.8;E4 		001
730 A 037 545 60 28
プラグ
ハイ・マウント・ストップ・ランプ
2-PIN MQS;E21 		001
750 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
760 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
770 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
780 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[018]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
780 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[018]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
