一覧

E-ステーション・ワゴン シャシナンバ A 962232 以降、コード 800 装備
シャシナンバ X 027614 以降、コード 800 装備
210.274 => E 55 AMG
M: 113980
GA: 722624, 722636

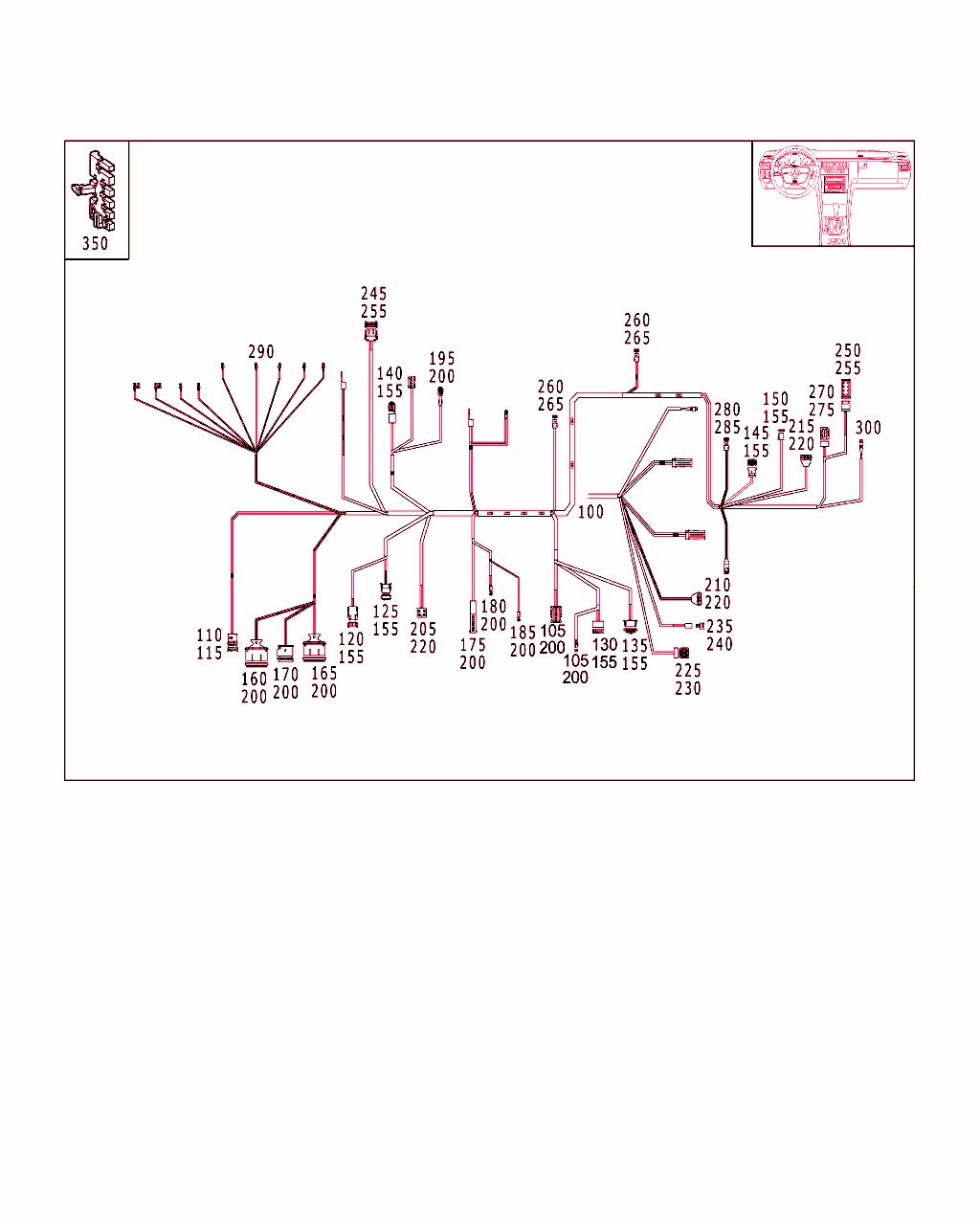

Schema

B54410000053.101201

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
100 A 210 440 01 06
ケーブル・ハーネス
WITH TEMPMATIC

[026]まで ｼｬｼ: B 173999 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
[035]まで ｼｬｼ: X 044900 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 L
100 A 210 440 38 06
ケーブル・ハーネス
WITH TEMPMATIC

[027]から ｼｬｼ: B 040000 => から 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
[028]から ｼｬｼ: X 037890 => から 日付: 31/05/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 L
100 A 210 440 02 06
ケーブル・ハーネス
オートマチック・クライメート・コントロールの場合

[026]まで ｼｬｼ: B 173999 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
[035]まで ｼｬｼ: X 044900 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 L
100 A 210 440 39 06
ケーブル・ハーネス
オートマチック・クライメート・コントロールの場合

[027]から ｼｬｼ: B 040000 => から 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
[028]から ｼｬｼ: X 037890 => から 日付: 31/05/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 L
100 A 210 440 40 06
ケーブル・ハーネス
WITH TEMPMATIC

[027]から ｼｬｼ: B 040000 => から 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
[028]から ｼｬｼ: X 037890 => から 日付: 31/05/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 R
100 A 210 440 03 06
ケーブル・ハーネス
WITH TEMPMATIC

[026]まで ｼｬｼ: B 173999 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 R
100 A 210 440 04 06
ケーブル・ハーネス
オートマチック・クライメート・コントロールの場合

[026]まで ｼｬｼ: B 173999 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
[035]まで ｼｬｼ: X 044900 => まで 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 801
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 R
100 A 210 440 41 06
ケーブル・ハーネス
オートマチック・クライメート・コントロールの場合

[027]から ｼｬｼ: B 040000 => から 日付: 30/06/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800
[028]から ｼｬｼ: X 037890 => から 日付: 31/05/2000 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 R
105 A 032 545 24 28
ハウジング
イグニッション・キー
2-PIN MQS 		001
105 A 208 545 08 40
コンタクトサポート
イグニッション・キー
14-PIN MQS 		001
105 A 208 545 08 30
ハウジング
TO 208 545 08 40 		001
110 A 032 545 95 28
プラグ
フロント・ヒューズ・リレー・ボックス
4-PIN 		001
115 A 004 545 00 26
コンタクト・ソケット
2.5-4.0 MM2 SPT 		NB
120 A 210 545 57 28
プラグ
ランプ・スイッチ・モジュール
4-PIN 		001
125 A 210 545 54 28
コネクタ・ハウジング
ランプ・スイッチ・モジュール
10-PIN 		001
130 A 208 545 00 28
プラグ
イグニッション・キー
6-PIN 		001
135 A 210 545 42 28
ハウジング
エレクトリック・ステアリング・ロック
5-PIN JPT 		001
140 A 208 545 08 28
プラグ
コンビ・スイッチ
6-PIN 		001
145 A 005 545 54 26
ハウジング
外気 / 内気切替スイッチ 		001
150 A 029 545 53 28
ハウジング
グローブ・ボックス・ランプ
2 PIN JPT 		001
155 A 009 545 09 26
コンタクト・スプリング
0.35 MM2 JPT;0.35 MM2 		NB
155 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
155 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT;1.5-2.5 MM2 		NB
160 A 032 545 86 28
プラグ
助手席ヒューズ・リレー・ボックス、バイオレット
12-PIN 		001
165 A 032 545 84 28
プラグ
助手席ヒューズ/リレー・ボックス、白色
12-PIN 		001
170 A 032 545 52 28
プラグ
SAM コントロール・ユニット
8-PIN 		001
175 A 001 545 40 40
ハウジング
インストルメント・クラスタ
18-PIN 		001
180 A 210 545 33 28
ハウジング
インストルメント・クラスタ
2-PIN MQS 		001
185 A 210 545 30 28
コネクタ・ハウジング
インストルメント・クラスタ
2-PIN 		001
195 A 168 545 17 28
ハウジング
ステアリング・アングル・センサ
4-PIN MQS 		001
200 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
200 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS

これに変更 A 000 540 46 05 		NB
200 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
205 A 011 545 51 28
クラッチ
ベンチレーション・ファン
4-PIN RK2.5 		001
210 A 014 545 00 28
ハウジング
熱交換器温度センサ
3-PIN 		001
215 A 014 545 00 28
ハウジング
バルブ側
3-PIN 		001
220 A 002 545 99 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
225 A 034 545 61 28
プラグ
運転席および助手席エアバッグ 		001
230 A 016 545 14 28
コンタクト・ピン
0.35-2.5 MM2 RK2.5 		001
235 A 012 545 31 28
ハウジング
ライタ
3-PIN 		001
240 A 007 545 84 26
ソケット・スリーブ
1.5-2.5 MM2 FF6.3 		001
245 A 029 545 21 28
ハウジング
フレーム・コネクタ
4-PIN RK2.5 		001
250 A 031 545 66 28
コネクタ・ハウジング
ＣＡＮ ディストリビュータ・ユニット
8-PIN 		001
255 A 009 545 28 26
コンタクト・ソケット
0.5-1.0 MM2 RK2.5;0.5-1.0 MM2 		NB
255 A 009 545 29 26
コンタクト・ソケット
1.1-2.5 MM2 RK2.5;1.0-2.5 MM2 		NB
260 A 012 545 86 28
ハウジング
エバポレータ温度センサ
2-PIN RK2.5 		001
260 A 012 545 86 28
ハウジング
ソーラ・センサ
2-PIN RK2.5 		001
260 A 012 545 86 28
ハウジング
内気循環ユニット
2-PIN RK2.5 		001
265 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
270 A 020 545 90 28
ハウジング
内気循環スイッチ
4-PIN 		001
275 A 002 545 30 26
コンタクト・ソケット
4.0 MM2 		NB
280 A 012 545 24 28
電動クラッチ
内気循環スイッチ
3-PIN 		001
285 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		NB
290 A 008 545 82 26
コンタクト・スプリング
ヒューズ・ボックス
2-PIN 0.5-1.0 MM2 GSK

これに変更 A 000 540 50 05 		NB
290 A 000 540 50 05
ライン
ヒューズ・ボックス
1.0 MM2 GSK1

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
290 A 008 545 80 26
コンタクト
ヒューズ・ボックス
3-PIN 1.5-2.5 MM2 GSK;1.5-2.5 MM2

これに変更 A 000 540 53 05 		NB
290 A 000 540 53 05
ライン
ヒューズ・ボックス
2.5 MM2;1.5-2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
300 A 124 825 00 82
ソケット
エア・ノズル照明 		002
350 A 000 995 60 44
クランピング・ブラケット
運転席ケーブル･ハーネス
6.5X12.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19960726メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001 R
