一覧

CLKクーペには適用されません。
207.356 => E 350
M: 272961, 272988
GA: 722906

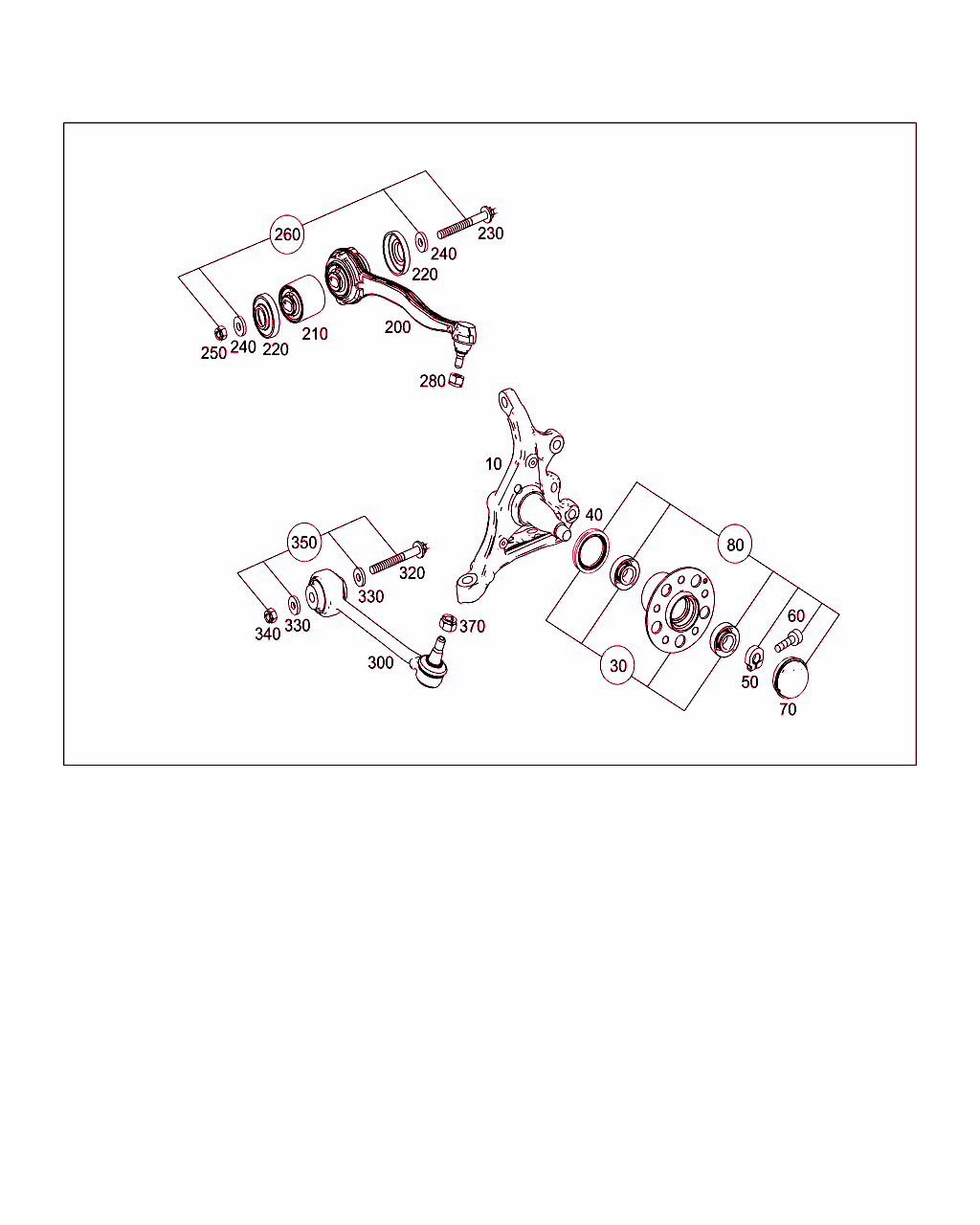

Schema

B33030000082.160614

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 332 01 01
ステアリングナックル
左 		001
10 A 204 332 02 01
ステアリングナックル
右 		001
30 A 204 330 06 25
フロント・ホイール・ハブ
左および右 		002
40 A 204 330 00 60
エラストマ成形シーリング
ホイール・ハブ、左 		001
40 A 204 330 00 60
エラストマ成形シーリング
ホイール・ハブ、右 		001
50 A 116 334 03 72
クランピング・ナット
ホイール・ハブ、左 		001
50 A 116 334 03 72
クランピング・ナット
ホイール・ハブ、右 		001
60 N 000000 003358
6角丸頭ボルト
ホイール・ハブ、左
M6X25 		001
60 N 000000 003358
6角丸頭ボルト
ホイール・ハブ、右
M6X25 		001
70 A 168 357 00 89
シーリング・キャップ
ホイール・ハブ、左 		001
70 A 168 357 00 89
シーリング・キャップ
ホイール・ハブ、右 		001
80 A 203 330 00 51
ベアリング
ホイール・ハブ、左 		001
80 A 203 330 00 51
ベアリング
ホイール・ハブ、右 		001
200 A 204 330 43 11
ラジアス・アーム
左、ベアリングなし

これに変更 A 204 330 87 11

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
200 A 204 330 87 11
ラジアス・アーム
左、マウント付き

ﾌｯﾄﾉｰﾄ解説
[002]
ベアリング付き
 		001
200 A 204 330 44 11
ラジアス・アーム
右、ベアリングなし

これに変更 A 204 330 88 11

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
200 A 204 330 88 11
ラジアス・アーム
右、ブラケット付

ﾌｯﾄﾉｰﾄ解説
[002]
ベアリング付き
 		001
210 A 203 333 10 14
ラバー・ブッシュ
左ラジアス・アーム

これに変更 A 204 333 11 14

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
 		001
210 A 204 333 11 14
ハイドロ・マウント
左ラジアス・アーム

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
 		001
210 A 203 333 10 14
ラバー・ブッシュ
右ラジアス・アーム

これに変更 A 204 333 11 14

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
 		001
210 A 204 333 11 14
ハイドロ・マウント
右ラジアス・アーム

ﾌｯﾄﾉｰﾄ解説
[003]
一緒に使用します: 2 X A 211 333 06 97      スリーブ、WISを参照します。
 		001
220 A 211 333 06 97
エラストマ・スリーブ
左および右をラジアス・アーム・ベアリングに

ﾌｯﾄﾉｰﾄ解説
[004]
WISで作業マニュアルを確認します。                                             WIS-NET#AR33.15-P-0160-03T#
 		002
220 A 211 333 06 97
エラストマ・スリーブ
左および右をラジアス・アーム・ベアリングに 		002
230 N 910105 014022
6角ボルト
ラジアス・アームをインテグラル・サポートに、左
M14X1.5X120 		001
230 N 910105 014022
6角ボルト
ラジアス・アームをインテグラル・サポートに、右側
M14X1.5X120 		001
230 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
240 A 220 333 00 76
スペーサ・ディスク
ラジアス・アームをインテグラル・サポートに、左 		002
240 A 220 333 00 76
スペーサ・ディスク
ラジアス・アームをインテグラル・サポートに、右側 		002
240 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
250 N 000000 003281
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
250 N 000000 008261
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1.5 		002
250 N 000000 003281
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1,5

これに変更 N 000000 008261 		001
250 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
260 A 000 333 09 71
TS ボルト
調整作業用のみ 		002
280 N 000000 003281
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに、左側
M14X1,5

[005]まで ｼｬｼ: F => まで 日付: 31/03/2015
 		001
280 A 005 990 48 50
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに、左側
M14X1,5

[006]から ｼｬｼ: F => から 日付: 31/03/2015
 		001
280 N 000000 003281
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに、右側
M14X1,5

[005]まで ｼｬｼ: F => まで 日付: 31/03/2015
 		001
280 A 005 990 48 50
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに、右側
M14X1,5

[006]から ｼｬｼ: F => から 日付: 31/03/2015
 		001
300 A 204 330 67 11
クロス・ビーム
左 		001
300 A 204 330 68 11
クロス・ビーム
右 		001
320 N 910105 014022
6角ボルト
クロス・ビームを左インテグラル・サポートに
M14X1.5X120 		001
320 N 910105 014022
6角ボルト
クロス・ビームを右インテグラル・サポートに
M14X1.5X120 		001
320 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
330 A 220 333 00 76
スペーサ・ディスク
クロス・ビームを左インテグラル・サポートに 		002
330 A 220 333 00 76
スペーサ・ディスク
クロス・ビームを右インテグラル・サポートに 		002
330 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
340 N 000000 003281
ヘキサゴン・ナット
クロス・ビームを左インテグラル・サポートに
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
340 N 000000 008261
ヘキサゴン・ナット
クロス・ビームを左インテグラル・サポートに
M14X1.5 		001
340 N 000000 003281
ヘキサゴン・ナット
クロス・ビームを右インテグラル・サポートに
M14X1,5

これに変更 N 000000 008261

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
340 N 000000 008261
ヘキサゴン・ナット
クロス・ビームを右インテグラル・サポートに
M14X1.5 		001
340 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
350 A 000 333 09 71
TS ボルト
調整作業用のみ 		002
370 N 000000 003281
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、左側
M14X1,5

[005]まで ｼｬｼ: F => まで 日付: 31/03/2015
 		001
370 A 005 990 48 50
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、左側
M14X1,5

[006]から ｼｬｼ: F => から 日付: 31/03/2015
 		001
370 N 000000 003281
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、右側
M14X1,5

[005]まで ｼｬｼ: F => まで 日付: 31/03/2015
 		001
370 A 005 990 48 50
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、右側
M14X1,5

[006]から ｼｬｼ: F => から 日付: 31/03/2015
 		001
