Eカブリオレ
207.436 => E 250 BLUE EFFICIENCY
M: 274920
GA: 722995

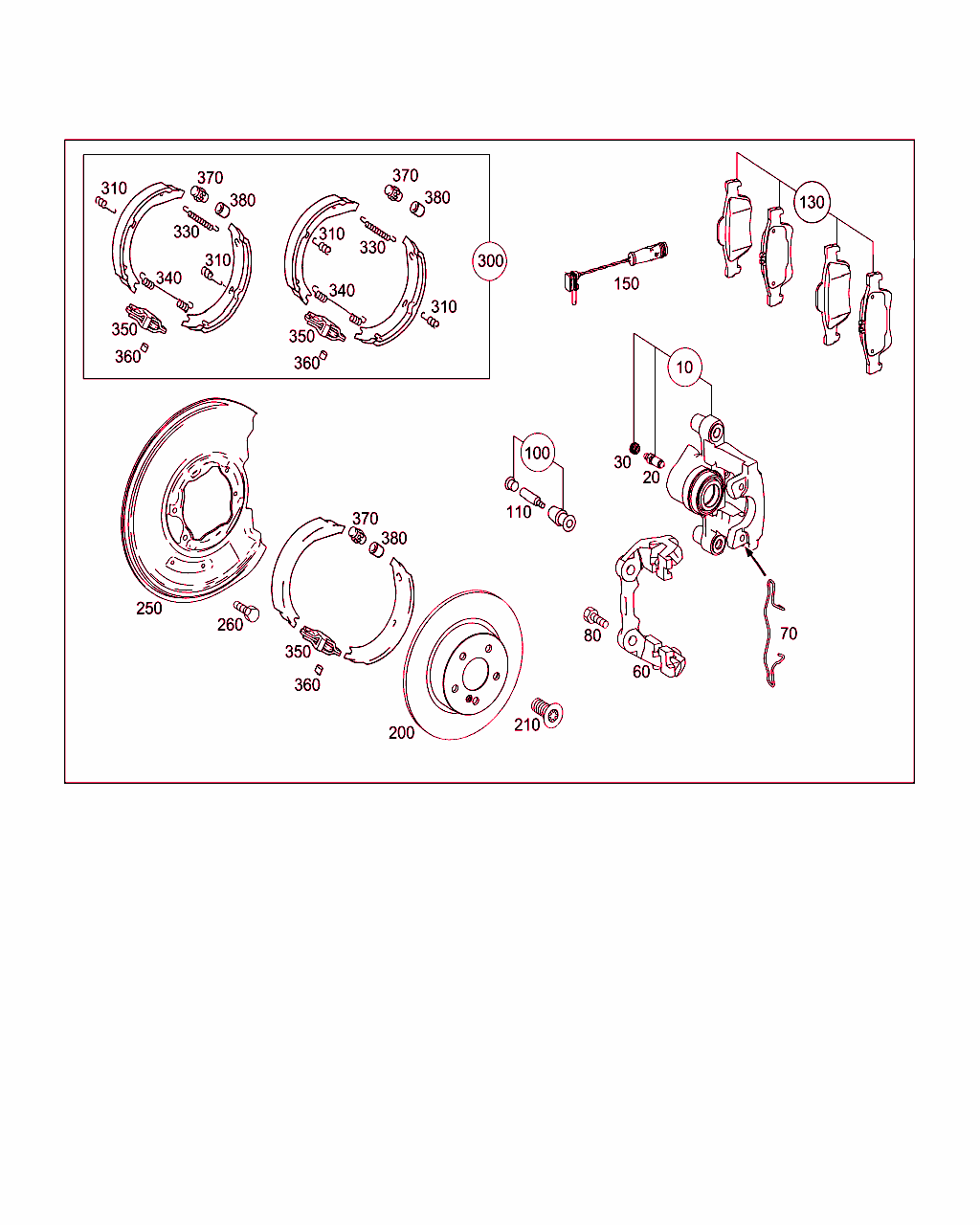

Schema

B42045000145.090720

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 423 15 81
ブレーキ・キャリパ
部品セット、左用、アルミ仕様

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 204 423 16 81
ブレーキ・キャリパ
部品セット、右用、アルミ仕様

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
20 A 000 420 94 55
ブリーダ・バルブ 002
30 A 000 421 08 87
保護キャップ
ブリーダ・バルブ 		002
60 A 204 423 03 94
ブレーキ・キャリア
鋳造製ブレーキ・キャリパ用

ﾌｯﾄﾉｰﾄ解説
[005]
注意、固定用ツールを交換します / 整備文献に注意します。
 		002
70 A 000 993 47 07
スプリング 002
80 A 124 421 05 71
6角ボルト
ホイール・キャリアのブレーキ・キャリパ
M12X1.5X35 		004
100 A 000 420 00 76
TS スリーブ・インサート
パッケージ 		002
110 A 000 421 08 18
ピン 004
130 A 006 420 61 20
TS ブレーキ・パッド
パッケージ

これに変更 A 007 420 85 20

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。

[003]まで ｼｬｼ: F 252778 => まで 日付: 31/10/2013
 		001
130 A 007 420 85 20
TS ブレーキ・パッド
パッケージ

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001
150 A 211 540 17 17
パッド摩耗センサ
ブレーキ・パッド摩耗インジケータ 		001
200 A 204 423 15 12
ブレーキ・ディスク
左リヤ

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001
200 A 204 423 15 12
ブレーキ・ディスク
右リヤ

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001
210 A 220 421 01 71
フィット・ボルト
ホイール・ハブに取り付けるブレーキ・ディスク
M8X12 		002
250 A 204 421 17 20
保護プレート
左 		001
250 A 204 421 18 20
保護プレート
右 		001
260 A 220 423 03 71
ボルト
スプレッド・ロックおよびカバー・パネルをホイール・ハウスに取り付ける
M8X12 		004
260 N 000000 005943
ボルト
ホイール・キャリアのカバー・パネル
M6X12 		004
300 A 004 420 86 20
TS ブレーキ・シュー
パッケージ 		001
310 A 201 423 05 92
スプリング
カバー・パネルのブレーキ・シュー

これに変更 A 230 423 00 92 		004
310 A 230 423 00 92
スプリング
カバー・パネルのブレーキ・シュー 		004
330 A 210 423 00 92
スプリング
ブレーキ・シュー・リターン 		002
340 A 171 423 00 92
スプリング
ブレーキ・シュー・リターン

[006]まで ｼｬｼ: F => まで 日付: 31/01/2013
 		002
340 A 000 993 73 11
スプリング
ブレーキ・シュー・リターン

[007]から ｼｬｼ: F => から 日付: 31/01/2013
 		002
350 A 201 420 05 89
スプレッド・ロック
スプレッド・ロック 		002
360 A 108 427 00 74
シリンダ・ピン
シャックルのパーキング・ブレーキ・ケーブル 		002
370 A 201 420 03 73
ブレーキアジャスタ
ブレーキ・シュー・アジャスタ 		002
380 A 124 423 00 50
ブラケット・ソケット
ブレーキ・シュー・アジャスタ 		002
