一覧

E-セダン
212.023 => E 350 CDI / D
M: 642836, 642852
GM: 711670
GA: 722903, 725001, 725011

Schema

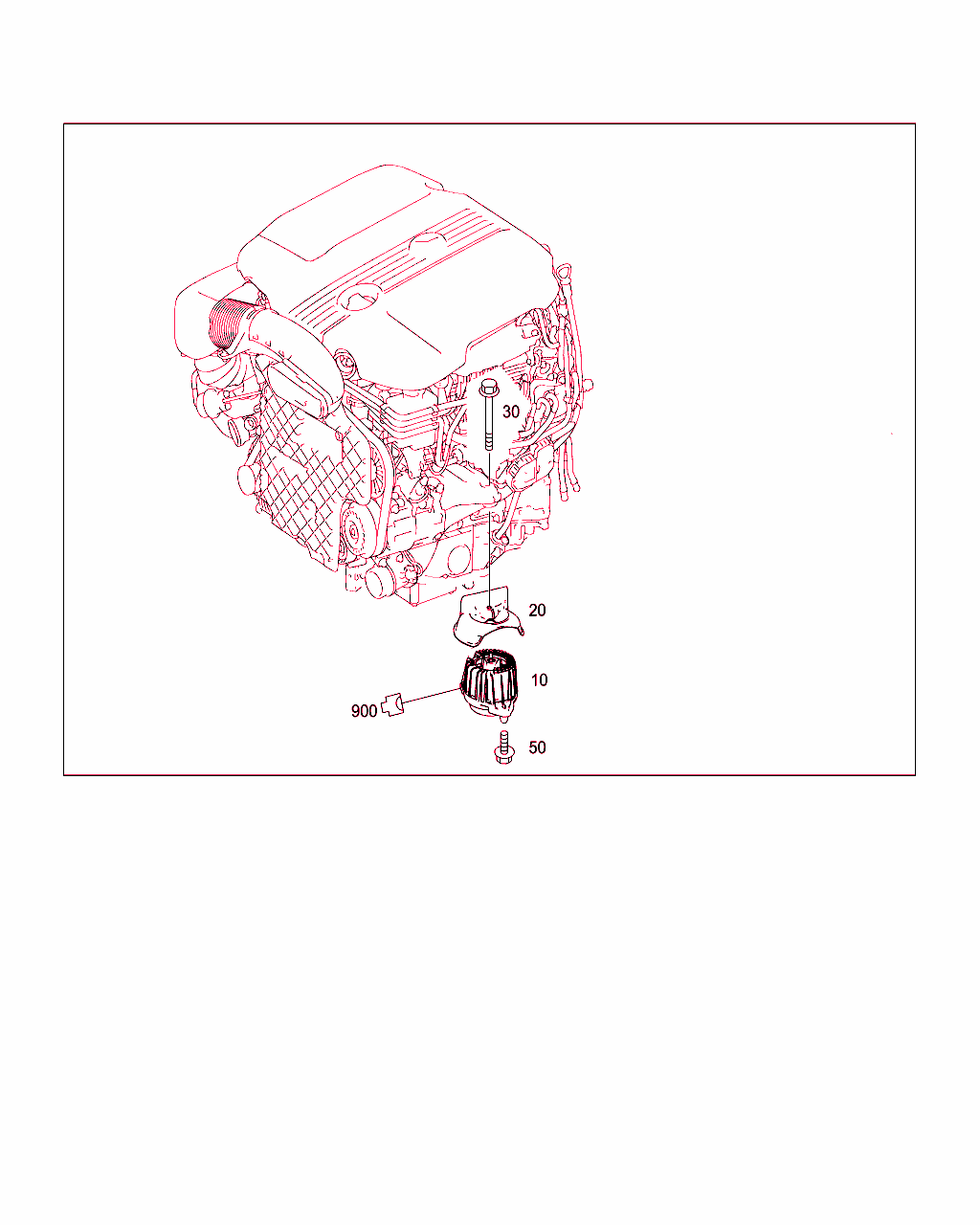

B24015000209.110517

[image]

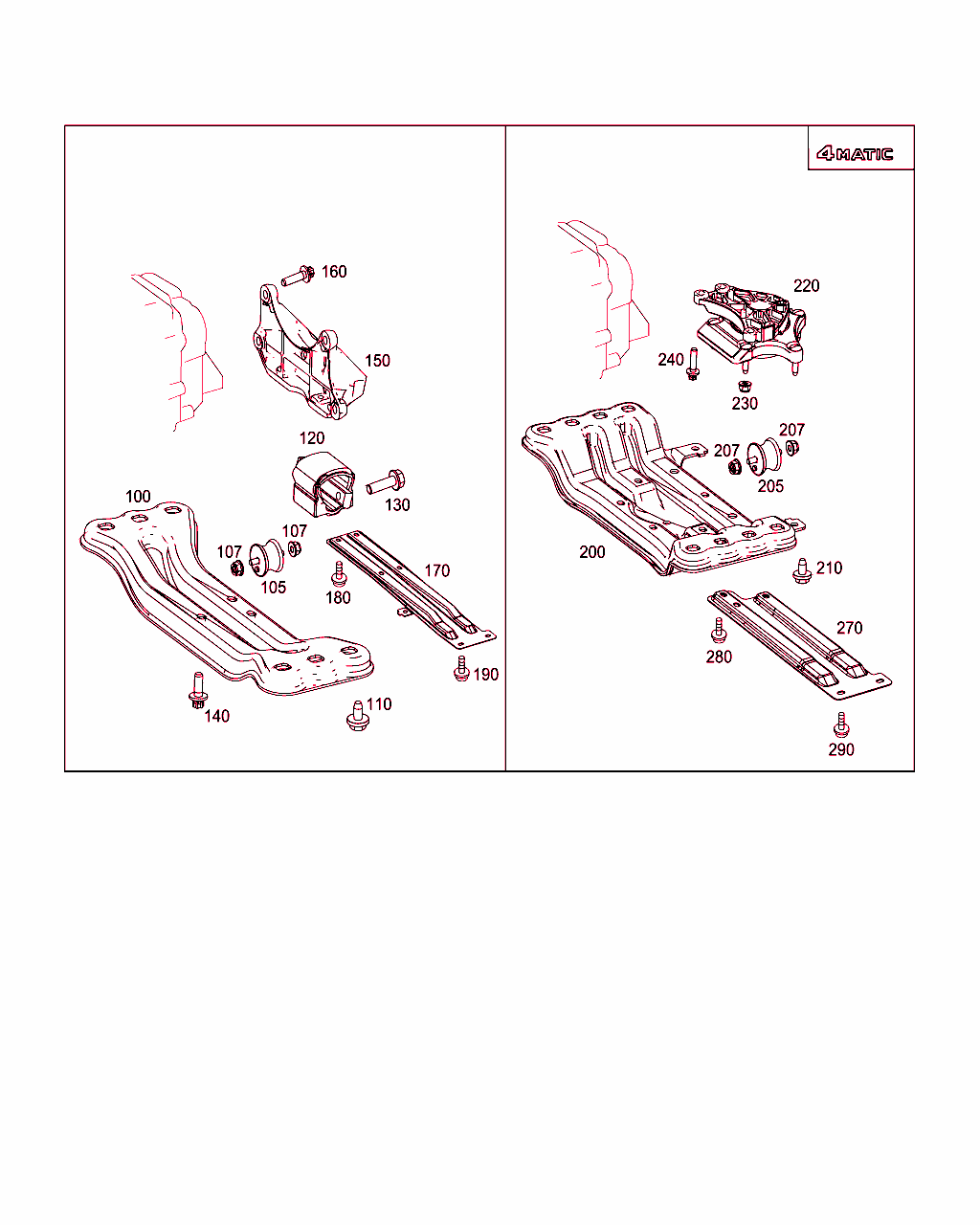

B24015000210.120508

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 240 04 17
エンジン・マウント
左フロント

これに変更 A 204 240 48 17 		001
10 A 204 240 48 17
エンジン・マウント
左フロント

これに変更 A 204 240 58 17

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 204 240 58 17
エンジン・マウント
左フロント 		001
10 A 204 240 23 17
エンジン・マウント
右フロント

これに変更 A 204 240 50 17 		001
10 A 204 240 50 17
エンジン・マウント
右フロント

これに変更 A 204 240 60 17

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 204 240 60 17
エンジン・マウント
右フロント 		001
30 N 910105 010003
6角ボルト
エンジン・サポートに取り付けるエンジン・マウント
M10X60 		002
50 N 910105 008014
6角ボルト
インテグラル・サポートのフロント・エンジン・マウント
M8X35 		004
100 A 212 242 22 01
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
 		001
100 A 212 242 28 01
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201010019速オートマチック・トランスミッション
 		001
105 A 204 492 02 44
サスペンション・リング/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+U42/805+U42/806+U42/807+U42/808+U42/804+U77/805+U77/806+U77/807+U77/808+U77
ｺｰﾄﾞ日付指定名称
[U42]20060720ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[U77]20110404ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
 		002
107 N 000000 003175
ナット/ブラケット
サスペンション・リング固定部
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+U42/805+U42/806+U42/807+U42/808+U42/804+U77/805+U77/806+U77/807+U77/808+U77
ｺｰﾄﾞ日付指定名称
[U42]20060720ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[U77]20110404ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
 		004
110 A 003 990 08 03
コンビ・ボルト
フレームのリヤ・エンジン・サポート
M10X20

[017]まで ｼｬｼ: B => まで 日付: 27/08/2015
[018]まで ｼｬｼ: L 057198 => まで 日付: 31/08/2015 (CKD)
[019]まで ｼｬｼ: V 003972 => まで 日付: 31/08/2015 (CKD)
 		006
110 A 001 990 26 11
ねじ山形成6角ボルト
フレームのリヤ・エンジン・サポート

[020]から ｼｬｼ: B => から 日付: 27/08/2015
[021]から ｼｬｼ: L 057199 => から 日付: 31/08/2015 (CKD)
[022]から ｼｬｼ: V 003973 => から 日付: 31/08/2015 (CKD)
 		006
120 A 212 240 04 18
エンジン・マウント
後部 		001
130 N 000000 000428
6角ボルト
ブラケットをトランスミッション・マウントに取り付ける
M10X35 		002
140 N 000000 000276
6角丸頭ボルト
トランスミッション・キャリアのリヤ・エンジン・マウント
M8X20 		003
150 A 140 242 13 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200210025 速オートマチック・トランスミッション
 		001
150 A 211 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
 		001
150 A 205 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201010019速オートマチック・トランスミッション
 		001
160 N 910143 008003
6角丸頭ボルト
トランスミッションに取り付けるブラケット
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200210025 速オートマチック・トランスミッション
 		004
160 A 004 990 34 12
ボルト
トランスミッションに取り付けるブラケット
M6X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427/421
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
[421]201010019速オートマチック・トランスミッション
 		004
205 A 204 492 02 44
サスペンション・リング/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+U42/805+U42/806+U42/807+U42/808+U42/804+U77/805+U77/806+U77/807+U77/808+U77
ｺｰﾄﾞ日付指定名称
[U42]20060720ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[U77]20110404ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
 		002
207 N 000000 003175
ナット/ブラケット
サスペンション・リング固定部
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+U42/805+U42/806+U42/807+U42/808+U42/804+U77/805+U77/806+U77/807+U77/808+U77
ｺｰﾄﾞ日付指定名称
[U42]20060720ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[U77]20110404ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
 		004
900 A 022 545 19 26
クラッチ・ハウジング
左エンジン・マウント
2-PIN MLK1.2;Y123

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
左エンジン・マウント
2-PIN MLK1.2;Y123 		001
900 A 022 545 19 26
クラッチ・ハウジング
右エンジン・マウント
2-PIN MLK1.2;Y123/1

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
右エンジン・マウント
2-PIN MLK1.2;Y123/1 		001
