一覧

E-セダン
212.024 => E 350 BLUETEC
M: 642850
GA: 722902, 725001, 725011

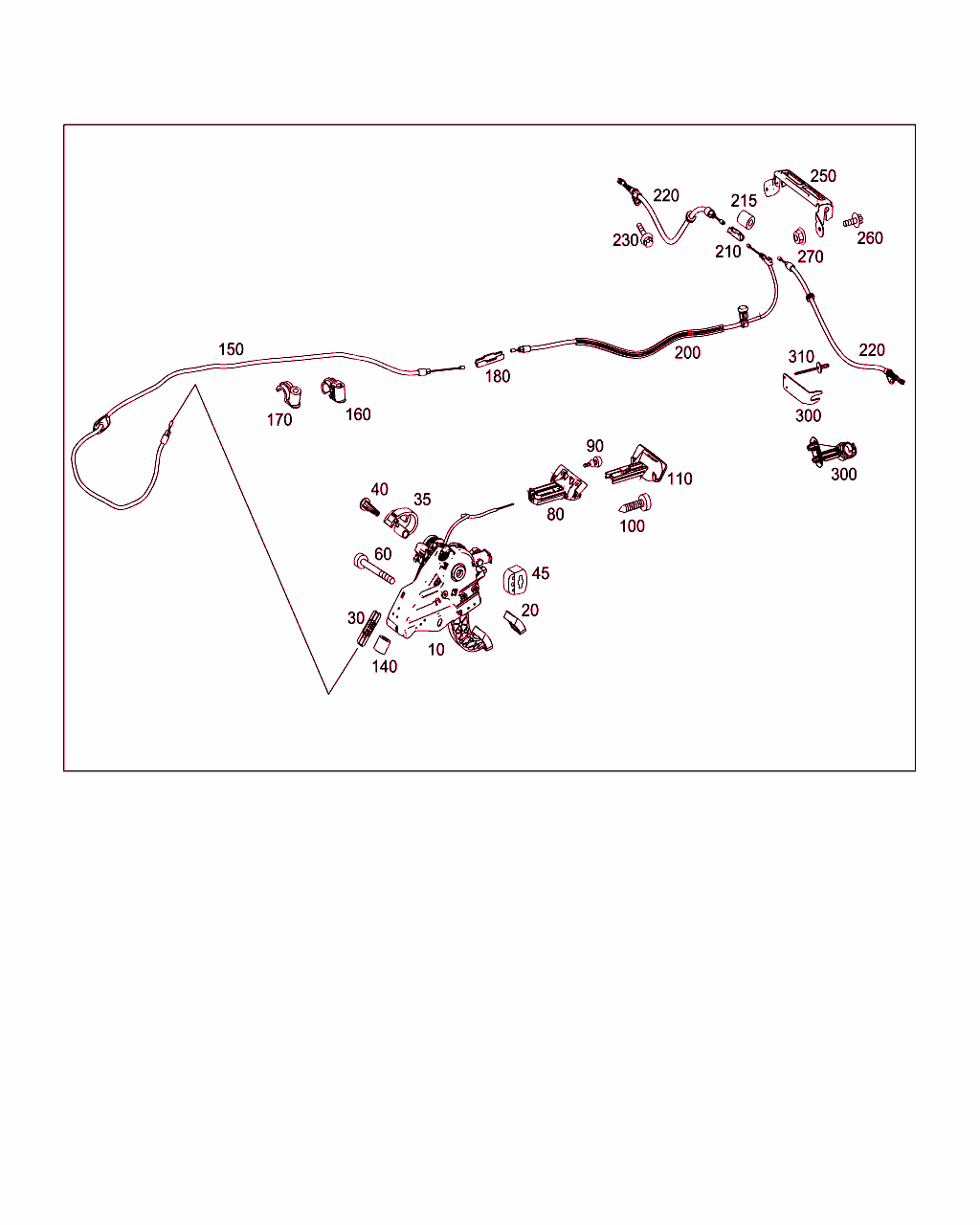

Schema

B42145000075.140825

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 420 00 84
パーキングブレーキ

これに変更 A 204 420 09 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 L
10 A 204 420 09 84
パーキングブレーキ

これに変更 A 204 420 15 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 L
10 A 204 420 15 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 L
10 A 212 420 00 84
パーキングブレーキ

これに変更 A 212 420 03 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 R
10 A 212 420 03 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
 		001 R
10 A 204 420 00 84
パーキングブレーキ

これに変更 A 204 420 09 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
[040]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001 L
10 A 204 420 09 84
パーキングブレーキ

これに変更 A 204 420 15 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
[040]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001 L
10 A 204 420 15 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
[040]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001 L
10 A 204 420 15 84
パーキングブレーキ/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+804+950/805+950/806+950/807+950/054+804+951/805+951/806+951/807+951
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20100901変更年2013/2
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[950]20050630スポーツ・パッケージ AMG
[951]20050630スポーツ・パッケージ、米国仕様
 		001 L
10 A 212 420 00 84
パーキングブレーキ

これに変更 A 212 420 03 84

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
[040]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001 R
10 A 212 420 03 84
パーキングブレーキ

ﾌｯﾄﾉｰﾄ解説
[008]
注意、固定用ツールを交換します / 整備文献に注意します。
[040]
注意: ブレーキ・ペダル・カバーを一緒に注文してください。　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001 R
10 A 212 420 03 84
パーキングブレーキ/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+804+950/805+950/806+950/807+950/054+804+951/805+951/806+951/807+951
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20100901変更年2013/2
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[950]20050630スポーツ・パッケージ AMG
[951]20050630スポーツ・パッケージ、米国仕様
 		001 R
20 A 124 427 03 82
カバー
足踏式パーキング・ブレーキ 		001
20 A 203 430 00 84
カバー
足踏式パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20050630スポーツ・パッケージ AMG
 		001
20 A 203 430 00 84
カバー/ブラケット
足踏式パーキング・ブレーキ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+804+950/805+950/806+950/807+950/054+804+951/805+951/806+951/807+951
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20100901変更年2013/2
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
[950]20050630スポーツ・パッケージ AMG
[951]20050630スポーツ・パッケージ、米国仕様
 		001
30 A 000 992 81 50
ケーブル用スリーブ 001
35 A 203 427 03 28
デテント 001
40 A 202 427 07 74
ピン
キャッチ固定部 		001
45 A 202 427 01 27
ストッパ
ペダル 		001
60 N 000000 004302
6角丸頭ボルト
足踏式パーキング・ブレーキ固定用ツール
M8X30

[041]まで ｼｬｼ: A => まで 日付: 31/10/2012
[042]まで ｼｬｼ: L 032274 => まで 日付: 31/12/2012 (CKD)
[043]まで ｼｬｼ: V 002244 => まで 日付: 31/12/2012 (CKD)
 		002 L
60 N 000000 004685
6角ボルト
足踏式パーキング・ブレーキ固定用ツール
M8X25

[041]まで ｼｬｼ: A => まで 日付: 31/10/2012
[042]まで ｼｬｼ: L 032274 => まで 日付: 31/12/2012 (CKD)
[043]まで ｼｬｼ: V 002244 => まで 日付: 31/12/2012 (CKD)
 		002 R
60 A 011 990 58 04
平頭ボルト(6角穴付き)
足踏式パーキング・ブレーキ固定用ツール
M8X35

[044]から ｼｬｼ: A => から 日付: 31/10/2012
[045]から ｼｬｼ: L 032275 => から 日付: 31/12/2012 (CKD)
[046]から ｼｬｼ: V 002245 => から 日付: 31/12/2012 (CKD)
 		002
80 A 204 420 01 77
ガイド 001
90 A 202 427 00 27
ストッパ 002
100 N 000000 000927
鉄板ビス
インストルメント・パネルに取り付けるガイド
ST4.8X25-R-B

[047]まで ｼｬｼ: A => まで 日付: 29/06/2012
[048]まで ｼｬｼ: L 028770 => まで 日付: 30/06/2012 (CKD)
[049]まで ｼｬｼ: V 002244 => まで 日付: 30/06/2012 (CKD)
 		002
100 A 011 990 48 04
ラウンド・ヘッド・ボルト
インストルメント・パネルに取り付けるガイド
M5X18

[050]から ｼｬｼ: A => から 日付: 29/06/2012
[051]から ｼｬｼ: L 028771 => から 日付: 30/06/2012 (CKD)
[052]から ｼｬｼ: V 002245 => から 日付: 30/06/2012 (CKD)
 		002
110 A 204 427 00 20
グリップ
トリガ・グリップ 		001
140 A 204 429 00 46
エラストマ成形ピース 001
150 A 212 420 07 85
ブレーキ・ケーブル
フロント 		001 L
150 A 212 420 08 85
ブレーキ・ケーブル
フロント 		001 R
160 A 000 995 57 20
ケーブル・ホルダ
フロント・ケーブルをトンネルに取り付ける 		003 L
160 A 000 995 57 20
ケーブル・ホルダ
フロント・ケーブルをトンネルに取り付ける 		004 R
170 A 000 995 50 20
マウンティング・クランプ
フロント・ケーブルをファイヤウォールに取り付ける 		002 L
180 A 171 427 00 56
接続 001
200 A 212 420 02 85
ブレーキ・ケーブル
後部 		001
210 A 171 427 00 56
接続 001
215 A 204 429 00 46
エラストマ成形ピース 001
220 A 212 420 01 85
パーキング・ブレーキ・ケーブル
左

これに変更 A 212 420 13 85 		001
220 A 212 420 13 85
ブレーキ・ケーブル
左 		001
220 A 212 420 01 85
パーキング・ブレーキ・ケーブル
右

これに変更 A 212 420 13 85 		001
220 A 212 420 13 85
ブレーキ・ケーブル
右 		001
230 N 000000 001418
6角丸頭ボルト
ブレーキ・ケーブルをホイール・キャリアに取り付ける
M8X16 		002
250 A 204 421 00 06
キャリア
リヤ・アクスル・サポートに 		001
260 N 000000 000276
6角丸頭ボルト
マウントをリヤ・アクスルに取り付ける
M8X20 		002
270 N 000000 003175
ナット
マウントをリヤ・アクスルに取り付ける
M8

これに変更 N 000000 008271

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
270 N 000000 008271
ナット
マウントをリヤ・アクスルに取り付ける
M8 		002
300 A 204 427 00 41
ホルダー
左

[053]まで ｼｬｼ: A 773025 => まで 日付: 16/01/2013
[054]まで ｼｬｼ: L 032274 => まで 日付: 31/12/2012 (CKD)
[055]まで ｼｬｼ: V 002244 => まで 日付: 31/12/2012 (CKD)
 		001
300 A 204 427 02 41
ホルダー
左

[056]から ｼｬｼ: A 773026 => から 日付: 16/01/2013
[057]から ｼｬｼ: L 032275 => から 日付: 31/12/2012 (CKD)
[058]から ｼｬｼ: V 002245 => から 日付: 31/12/2012 (CKD)
 		001
300 A 204 427 01 41
ホルダー
右

[053]まで ｼｬｼ: A 773025 => まで 日付: 16/01/2013
[054]まで ｼｬｼ: L 032274 => まで 日付: 31/12/2012 (CKD)
[055]まで ｼｬｼ: V 002244 => まで 日付: 31/12/2012 (CKD)
 		001
300 A 204 427 02 41
ホルダー
右

[056]から ｼｬｼ: A 773026 => から 日付: 16/01/2013
[057]から ｼｬｼ: L 032275 => から 日付: 31/12/2012 (CKD)
[058]から ｼｬｼ: V 002245 => から 日付: 31/12/2012 (CKD)
 		001
310 A 003 990 36 97
リベット
ブラケット / アクスル・サポート 		004
