一覧

E-セダン
212.034 => E 200
M: 274920
GM: 711655
GA: 722995

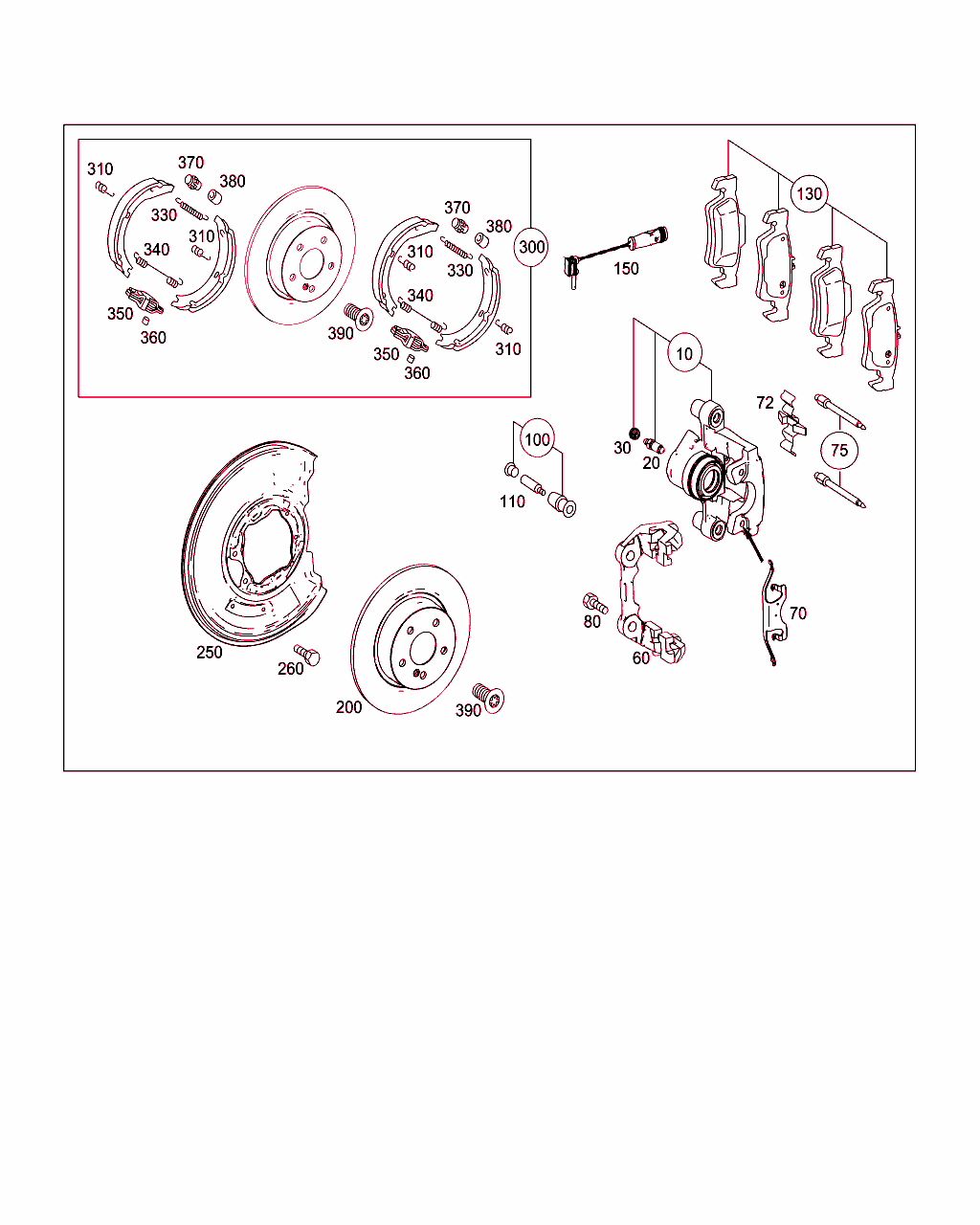

Schema

B42045000155.170724

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 423 00 81
ブレーキ・キャリパ
左パッケージ 		001
10 A 212 423 01 81
ブレーキ・キャリパ
右パッケージ 		001
10 A 212 423 02 81
ブレーキ・キャリパ
左パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
10 A 212 423 03 81
ブレーキ・キャリパ
右パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
20 A 000 420 94 55
ブリーダ・バルブ 002
20 A 000 420 94 55
ブリーダ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
30 A 000 421 08 87
保護キャップ
ブリーダ・バルブ 		002
30 A 000 421 08 87
保護キャップ
ブリーダ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
60 A 212 423 03 94
ブレーキ・キャリア

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
 		002
60 A 212 423 01 94
ホルダー

ﾌｯﾄﾉｰﾄ解説
[002]
注意、固定用ツールを交換します / 整備文献に注意します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
70 A 001 421 23 91
リング 002
70 A 001 421 23 91
リング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
80 A 018 990 00 01
フランジ付き6角ボルト
ホイール・キャリアのブレーキ・キャリパ
M12X1,5X35 		004
100 A 000 420 00 76
TS スリーブ・インサート
パッケージ 		002
100 A 000 420 00 76
TS スリーブ・インサート
パッケージ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
110 A 000 421 08 18
ピン 004
110 A 000 421 08 18
ピン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		004
130 A 005 420 93 20
TS ブレーキ・パッド
パッケージ

これに変更 A 007 420 67 20

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
130 A 007 420 67 20
TS ブレーキ・パッド
パッケージ

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
 		001
130 A 005 420 93 20
TS ブレーキ・パッド
パッケージ

これに変更 A 007 420 67 20

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
130 A 007 420 67 20
TS ブレーキ・パッド
パッケージ

ﾌｯﾄﾉｰﾄ解説
[431]
ブレーキ・パッドをエンド・ユーザ/来店客に販売する際は、                                   取付け説明書 A 203 005 25 99 を無料で交付してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
150 A 211 540 17 17
パッド摩耗センサ
ブレーキ・パッド摩耗インジケータ 		001
200 A 000 423 10 12
ブレーキ・ディスク
後部

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
 		002
200 A 000 423 09 12
ブレーキディスク
後部

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		002
250 A 212 420 03 44
保護プレート
左

これに変更 A 212 420 21 44

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
250 A 212 420 21 44
カバー・パネル
左 		001
250 A 212 420 04 44
保護プレート
右

これに変更 A 212 420 22 44

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
250 A 212 420 22 44
カバー・パネル
右 		001
260 A 220 423 03 71
ボルト
スプレッド・ロックおよびカバー・パネルをホイール・ハウスに取り付ける
M8X12 		004
260 N 000000 005943
ボルト
ホイール・キャリアのカバー・パネル
M6X12 		004
300 A 005 420 36 20
TS ブレーキ・シュー
パッケージ

ﾌｯﾄﾉｰﾄ解説
[004]
注意! 必ずキャリパ固定ボルトも同時に注文します。
 		001
310 A 230 423 00 92
スプリング
カバー・パネルのブレーキ・シュー 		004
330 A 210 423 00 92
スプリング
ブレーキ・シュー・リターン 		002
340 A 171 423 00 92
スプリング
ブレーキ・シュー・リターン

これに変更 A 000 993 73 11 		002
340 A 000 993 73 11
スプリング
ブレーキ・シュー・リターン 		002
350 A 201 420 05 89
スプレッド・ロック
スプレッド・ロック 		002
360 A 108 427 00 74
シリンダ・ピン
シャックルのパーキング・ブレーキ・ケーブル 		002
370 A 201 420 03 73
ブレーキアジャスタ
ブレーキ・シュー・アジャスタ 		002
380 A 124 423 00 50
ブラケット・ソケット
ブレーキ・シュー・アジャスタ 		002
390 A 220 421 01 71
フィット・ボルト
ホイール・ハブに取り付けるブレーキ・ディスク
M8X12 		002
