一覧

E-セダン
212.059 => E 350
M: 276952
GA: 722906

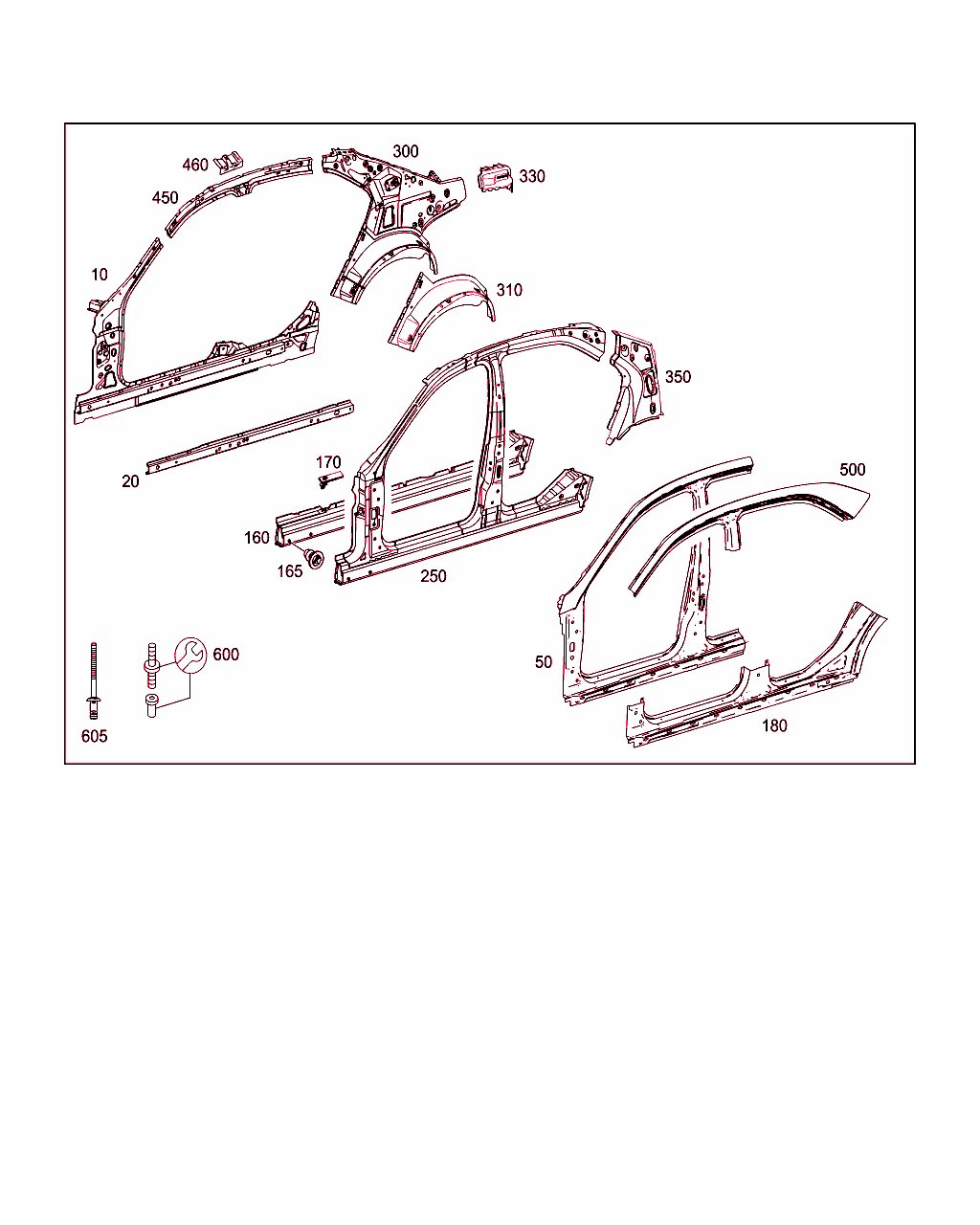

Schema

B63015000242.131004

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 630 67 01
サイド・ウォール
左内側 		001
10 A 212 630 68 01
サイド・ウォール
右内側 		001
20 A 212 636 03 16
増幅
左下部

これに変更 A 212 636 07 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 06/11/2013
[004]まで ｼｬｼ: L 040026 => まで 日付: 31/10/2013 (CKD)
[005]まで ｼｬｼ: V 002718 => まで 日付: 31/10/2013 (CKD)
 		001
20 A 212 636 07 00
増幅
左下部 		001
20 A 212 636 04 16
増幅
右下部

これに変更 A 212 636 08 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 06/11/2013
[004]まで ｼｬｼ: L 040026 => まで 日付: 31/10/2013 (CKD)
[005]まで ｼｬｼ: V 002718 => まで 日付: 31/10/2013 (CKD)
 		001
20 A 212 636 08 00
増幅
右下部 		001
50 A 212 630 61 01
サイド・ウォール
左外側 		001
50 A 212 630 62 01
サイド・ウォール
右外側 		001
160 A 212 630 19 40
キャリア
左外側

これに変更 A 212 630 39 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: A => まで 日付: 06/11/2013
[007]まで ｼｬｼ: L 041478 => まで 日付: 31/12/2013 (CKD)
[008]まで ｼｬｼ: V 002862 => まで 日付: 31/12/2013 (CKD)
 		001
160 A 212 630 39 00
サイドメンバ
左外側 		001
160 A 212 630 20 40
キャリア
右外側 		001
165 A 000 984 63 21
リベット・イン・ナット
サイド・メンバ 		004
170 A 205 680 05 25
Aピラー・インシュレータ
左下 A ピラー 		001
180 A 212 637 15 35
サイドメンバ
左外側 		001
180 A 212 637 16 35
サイドメンバ
右外側 		001
250 A 212 630 45 01
サイド・ウォール
左外側

これに変更 A 212 630 41 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[010]
フロント排水用チューブは一緒に供給されています、部品はKG78を参照

[007]まで ｼｬｼ: L 041478 => まで 日付: 31/12/2013 (CKD)
[008]まで ｼｬｼ: V 002862 => まで 日付: 31/12/2013 (CKD)
[009]まで ｼｬｼ: A => まで 日付: 05/12/2013
 		001
250 A 212 630 41 00
サイド・ウォール
左外側

ﾌｯﾄﾉｰﾄ解説
[010]
フロント排水用チューブは一緒に供給されています、部品はKG78を参照
 		001
250 A 212 630 46 01
サイド・ウォール
右外側

ﾌｯﾄﾉｰﾄ解説
[010]
フロント排水用チューブは一緒に供給されています、部品はKG78を参照
 		001
300 A 212 630 11 13
ピラー
左内側 		001
300 A 212 630 12 13
ピラー
右内側 		001
310 A 212 637 03 76
アウタ・ホイール・ハウス
左外側 		001
310 A 212 637 04 76
アウタ・ホイール・ハウス
右外側

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
330 A 212 636 21 16
増幅
左リヤ 		001
330 A 212 636 22 16
増幅
右リヤ 		001
350 A 212 637 01 22
アウタCピラー
左外側 		001
350 A 212 637 02 22
アウタCピラー
右外側 		001
450 A 212 630 11 35
ルーフ・フレーム
左内側 		001
450 A 212 630 12 35
ルーフ・フレーム
右内側 		001
460 A 212 636 05 31
コンソール
左中央ルーフ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -413-414
ｺｰﾄﾞ日付指定名称
[413]20020711パノラミック・スライディング・ルーフ/ガラス・ルーフ
[414]19951002ガラス・パワー・スライディング・ルーフ
20020711ガラス・パワー・スライディング・ルーフ
 		001
460 A 212 636 06 31
コンソール
右中央ルーフ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -413-414
ｺｰﾄﾞ日付指定名称
[413]20020711パノラミック・スライディング・ルーフ/ガラス・ルーフ
[414]19951002ガラス・パワー・スライディング・ルーフ
20020711ガラス・パワー・スライディング・ルーフ
 		001
500 A 212 630 27 35
ルーフ・フレーム
左外側 		001
500 A 212 630 28 35
ルーフ・フレーム
右外側 		001
600 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
605 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[011]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
