一覧

E-ステーション・ワゴン
212.247 => E 250 CGI / E 250
M: 271860
GM: 711653, 716656
GA: 722618, 722997

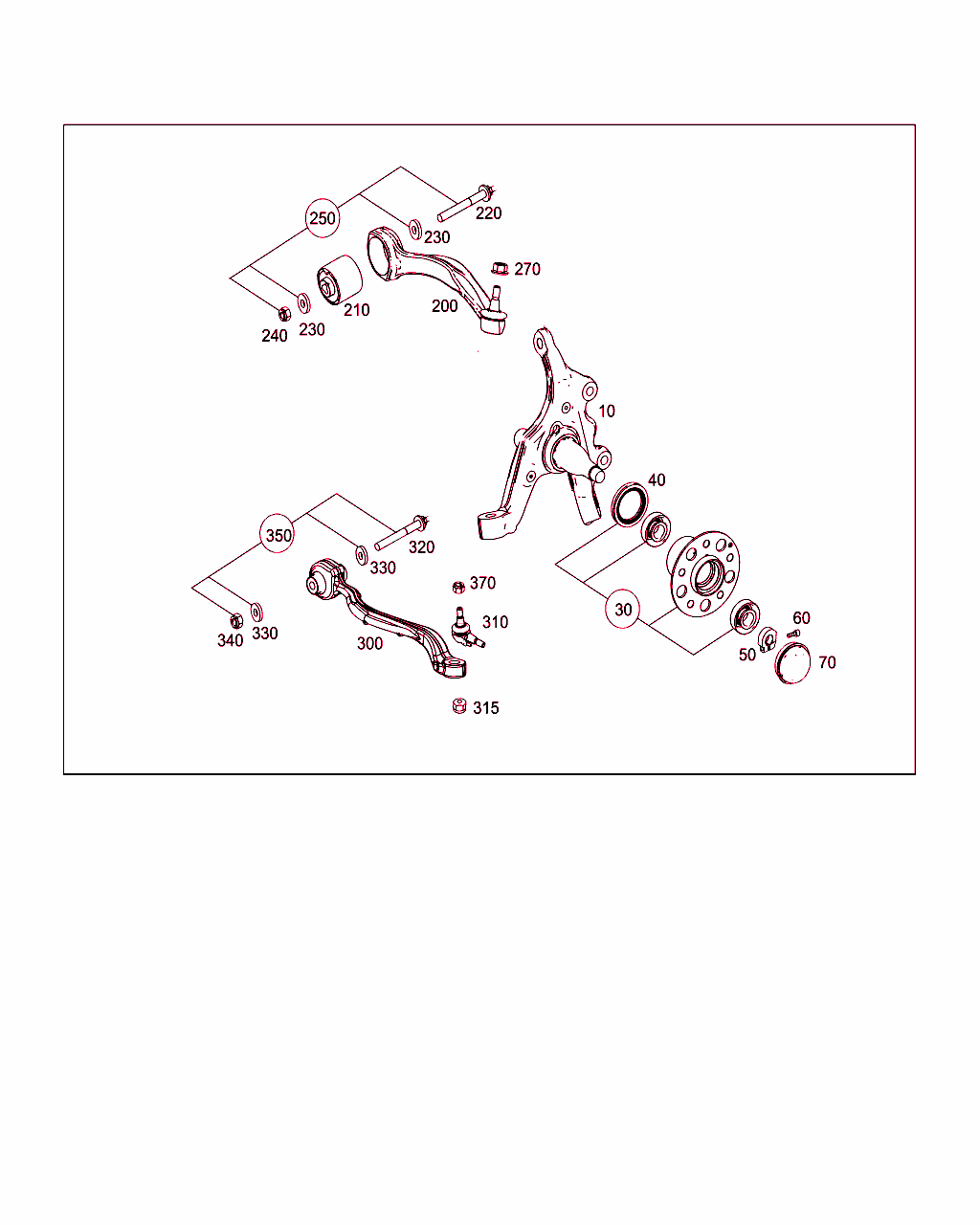

Schema

B33030000084.141111

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 332 23 01
ステアリングナックル
左

これに変更 A 212 332 07 00 		001
10 A 212 332 07 00
ステアリングナックル
左 		001
10 A 212 332 24 01
ステアリングナックル
右

これに変更 A 212 332 08 00 		001
10 A 212 332 08 00
ステアリングナックル
右 		001
30 A 212 330 00 25
フロント・ホイール・ハブ 002
40 A 025 997 16 47
シールリング 002
50 A 000 990 43 60
クランピング・ナット 002
60 N 000000 003358
6角丸頭ボルト
M6X25 		002
70 A 168 357 00 89
シーリング・キャップ 002
200 A 212 330 27 11
ラジアス・アーム
左、ベアリングなし

ﾌｯﾄﾉｰﾄ解説
[002]
ベアリングを同時注文のこと
 		001
200 A 212 330 28 11
ラジアス･アーム
右、ベアリングなし

ﾌｯﾄﾉｰﾄ解説
[002]
ベアリングを同時注文のこと
 		001
210 A 212 333 00 14
ベアリング
ラジアス･アーム 		002
220 N 910105 014022
6角ボルト
インテグラル・サポートのラジアス・アーム
M14X1.5X120 		002
220 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
230 A 220 333 00 76
スペーサ・ディスク
インテグラル・サポートのラジアス・アーム 		004
230 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
240 N 000000 003281
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1,5

これに変更 A 005 990 48 50 		002
240 A 005 990 48 50
ヘキサゴン・ナット
インテグラル・サポートのラジアス・アーム
M14X1,5 		002
240 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
250 A 000 333 10 71
TS 調整ボルト
調整作業用のみ 		002
270 N 000000 003277
ナット
ラジアス・アームをステアリング・ナックルに
M14X1.5

これに変更 A 005 990 50 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
270 A 005 990 50 50
ヘキサゴン・ナット
ラジアス・アームをステアリング・ナックルに
M14X1,5 		002
300 A 212 330 29 11
クロス・ビーム
左

これに変更 A 212 330 39 00
• +001 A 212 330 40 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
300 A 212 330 39 00
クロス・ビーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
300 A 212 330 39 00
クロス・ビーム
左 		001
300 A 212 330 30 11
クロス・ビーム
右

これに変更 A 212 330 40 00
• +001 A 212 330 39 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
300 A 212 330 40 00
クロス・ビーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
300 A 212 330 40 00
クロス・ビーム
右 		001
310 A 212 330 01 35
ジョイント
クロス・ビーム

ﾌｯﾄﾉｰﾄ解説
[003]
注意: シャシナンバA001281以前の場合は、さらにステアリング・ナックルを交換します。WISを参照してください!
 		002
315 N 000000 003277
ナット
ジョイントをクロス・ビームに
M14X1.5

これに変更 A 005 990 50 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
315 A 005 990 50 50
ヘキサゴン・ナット
ジョイントをクロス・ビームに
M14X1,5 		002
320 N 910105 014022
6角ボルト
クロス・ビーム / インテグラル・サポート
M14X1.5X120 		002
320 A 212 333 00 71
調整ボルト
調整作業用のみ 		002
330 A 220 333 00 76
スペーサ・ディスク
クロス・ビーム / インテグラル・サポート 		004
330 A 221 333 01 77
RS スペーサ・リング
調整作業用のみ 		004
340 N 000000 003281
ヘキサゴン・ナット
クロス・ビーム / インテグラル・サポート
M14X1,5

これに変更 A 005 990 48 50 		002
340 A 005 990 48 50
ヘキサゴン・ナット
クロス・ビーム / インテグラル・サポート
M14X1,5 		002
340 A 002 990 51 54
ヘキサゴン・ナット
調整作業用のみ
M14X1.5 		002
350 A 000 333 10 71
TS 調整ボルト
調整作業用のみ 		002
370 N 000000 003277
ナット
クロス・ビームをステアリング・ナックルに、左側および右側
M14X1.5

これに変更 A 005 990 50 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
370 A 005 990 50 50
ヘキサゴン・ナット
クロス・ビームをステアリング・ナックルに、左側および右側
M14X1,5 		002
