一覧

E-ステーション・ワゴン
212.274 => E 63 AMG
M: 157981
GA: 722931

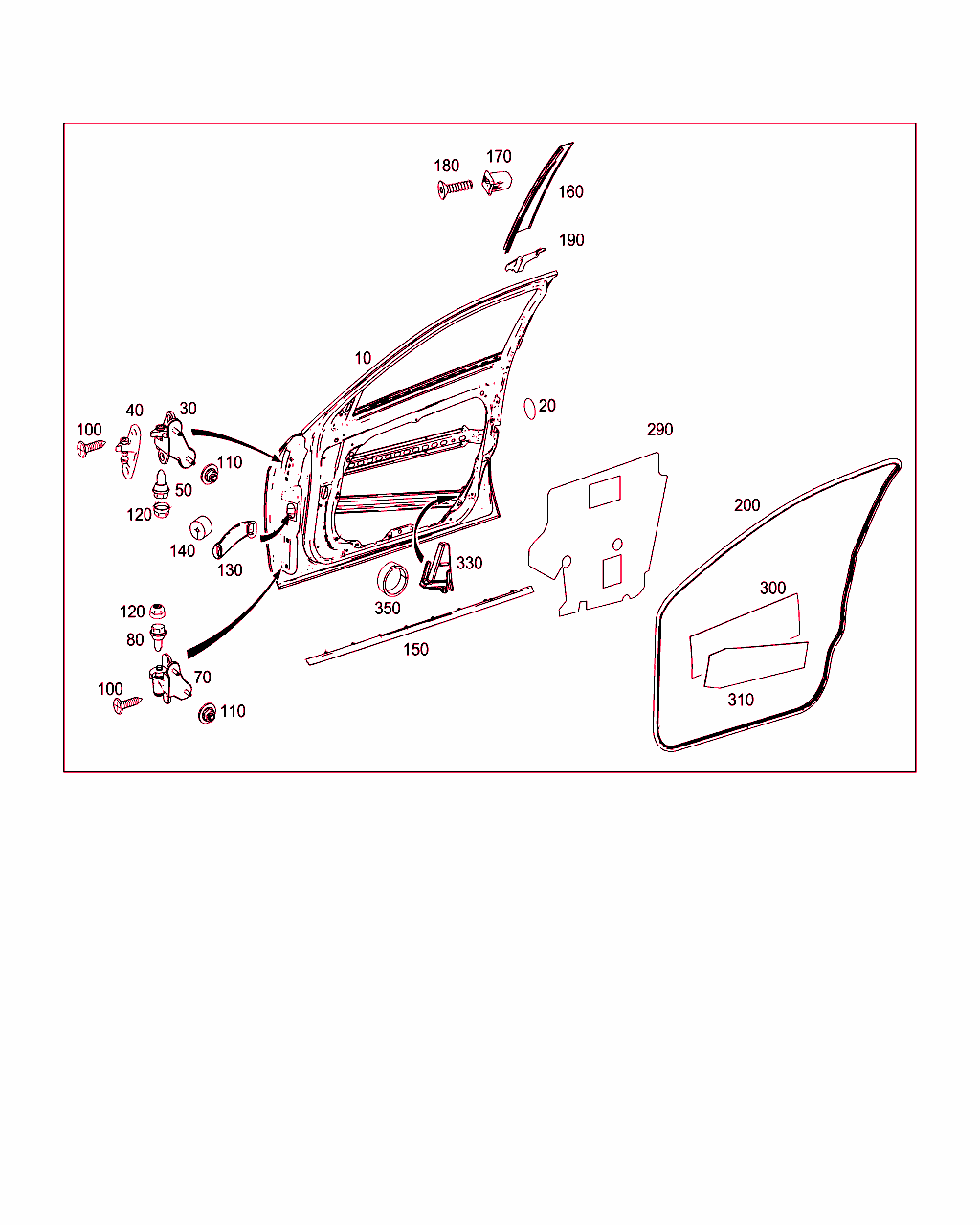

Schema

B72015000168.110809

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 720 01 05
運転席ドア
左

ﾌｯﾄﾉｰﾄ解説
[002]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[004]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04+800/-Z04+801/-Z04+802/-Z04+803
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
10 A 212 720 53 00
運転席ドア
左

ﾌｯﾄﾉｰﾄ解説
[002]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[004]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
10 A 212 720 02 05
運転席ドア
右

ﾌｯﾄﾉｰﾄ解説
[002]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[004]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04+800/-Z04+801/-Z04+802/-Z04+803
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
[801]19951002モデル・イヤー変更
20070403AEJ 10/1
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
10 A 212 720 54 00
運転席ドア
右

ﾌｯﾄﾉｰﾄ解説
[002]
調整作業用上ドア側エキセントリック・ドア・ヒンジ・ハーフの最新版を　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一緒に注文してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
[004]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI98.00-P-0022A#
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04
ｺｰﾄﾞ日付指定名称
[Z04]20070403B4 防弾仕様、防弾車
 		001
20 A 001 998 51 50
クロージング・プラグ
ロック・シリンダ取付け用ホールのシール・キャップ
10 MM 		002
30 A 204 720 15 37
ヒンジ
左上部 		001
30 A 204 720 16 37
ヒンジ
右上部 		001
40 A 204 722 01 44
ヒンジ
左上、調整作業用 		001
40 A 204 722 02 44
ヒンジ
右上、調整作業用 		001
50 A 013 990 21 01
フランジ付き6角ボルト
ヒンジ・ハーフを接続するため

これに変更 A 019 990 43 01

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
50 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ・ハーフを接続するため 		002
70 A 204 720 17 37
ヒンジ
左下部 		001
70 A 204 720 18 37
ヒンジ
右下部 		001
80 A 013 990 21 01
フランジ付き6角ボルト
ヒンジ・ハーフを接続するため

これに変更 A 019 990 43 01

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
80 A 019 990 43 01
フランジ付き6角ボルト
ヒンジ・ハーフを接続するため 		002
100 A 230 984 01 29
ボルト
ヒンジをドアに取り付けるため
M8X35 		008
110 A 002 990 84 50
ワッシャ付きナット
ヒンジを A ピラーに取り付けるため
M8

これに変更 A 005 990 20 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		008
110 A 005 990 20 50
ワッシャ付きナット
ヒンジを A ピラーに取り付けるため
M8 		008
120 A 000 987 79 45
シーリング・キャップ
ボルト・カバー用 		004
130 A 204 722 14 49
ガイド・レール
左ドア・ケーブル・ハーネス用

[005]から ｼｬｼ: A 013071 => から 日付: 18/03/2009
 		001
130 A 204 722 15 49
ガイド・レール
右ドア・ケーブル・ハーネス用

[005]から ｼｬｼ: A 013071 => から 日付: 18/03/2009
 		001
140 A 212 766 00 97
スペーサ
左ドア内ケーブル・ガイド 		001
140 A 212 766 00 97
スペーサ
右ドア内ケーブル・ガイド 		001
150 A 212 690 47 62
プレート
左下部

[006]まで ｼｬｼ: A => まで 日付: 28/02/2013

ﾌｯﾄﾉｰﾄ解説
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
150 A 212 690 48 62
プレート
右下部

[006]まで ｼｬｼ: A => まで 日付: 28/02/2013

ﾌｯﾄﾉｰﾄ解説
[003]
WISでサービス・インフォメーションを確認                                          WIS-NET#SI72.00-P-0008A#
 		001
160 A 212 690 01 87
トリム・キャップ
左 B ピラー外側 		001
160 A 212 690 02 87
トリム・キャップ
右 B ピラー外側 		001
170 A 000 998 33 85
スプレッディング・ナット
カバー・パネルを固定するため 		006
180 N 000000 004778
ボルト
カバー・パネルを固定するため 		006
190 A 212 727 03 88
カバー
トリム・パネルと左Bピラーのあいだ 		001
190 A 212 727 04 88
カバー
ピラー・モールと右Bピラーのあいだ 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、左ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
200 A 204 727 11 87
ドア・ウェザ・ストリップ
ウェザ・ストリップ、右ドア

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
290 A 212 727 00 90
ドア・インシュレータ 002
300 A 204 682 01 08
ダンパ
パネルに
500X100MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
300 A 204 682 04 08
ダンパ
パネルに
40X20MM 		002
310 A 212 682 05 08
インシュレータ
パネルに 		002
330 A 212 727 01 16
増幅
左リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20020711米国仕様
 		001
330 A 212 727 02 16
増幅
右リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20020711米国仕様
 		001
350 A 218 682 02 08
ドア・インシュレータ
左ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006/811/839
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20070403スペシャル・テスト・カー
[811]20091123ハイ・エンド・サウンド・システム
[839]20111010運転席および助手席ドア・アコースティック合せガラス
 		001
350 A 218 682 02 08
ドア・インシュレータ
右ドア・パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006/811/839
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20070403スペシャル・テスト・カー
[811]20091123ハイ・エンド・サウンド・システム
[839]20111010運転席および助手席ドア・アコースティック合せガラス
 		001
350 A 218 682 02 08
ドア・インシュレータ
左および右パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006/839
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20070403スペシャル・テスト・カー
[839]20111010運転席および助手席ドア・アコースティック合せガラス
 		002
