一覧

E-セダン
213.004 => E 220 D
M: 654920
GM: 716750
GA: 725004, 725008, 725011

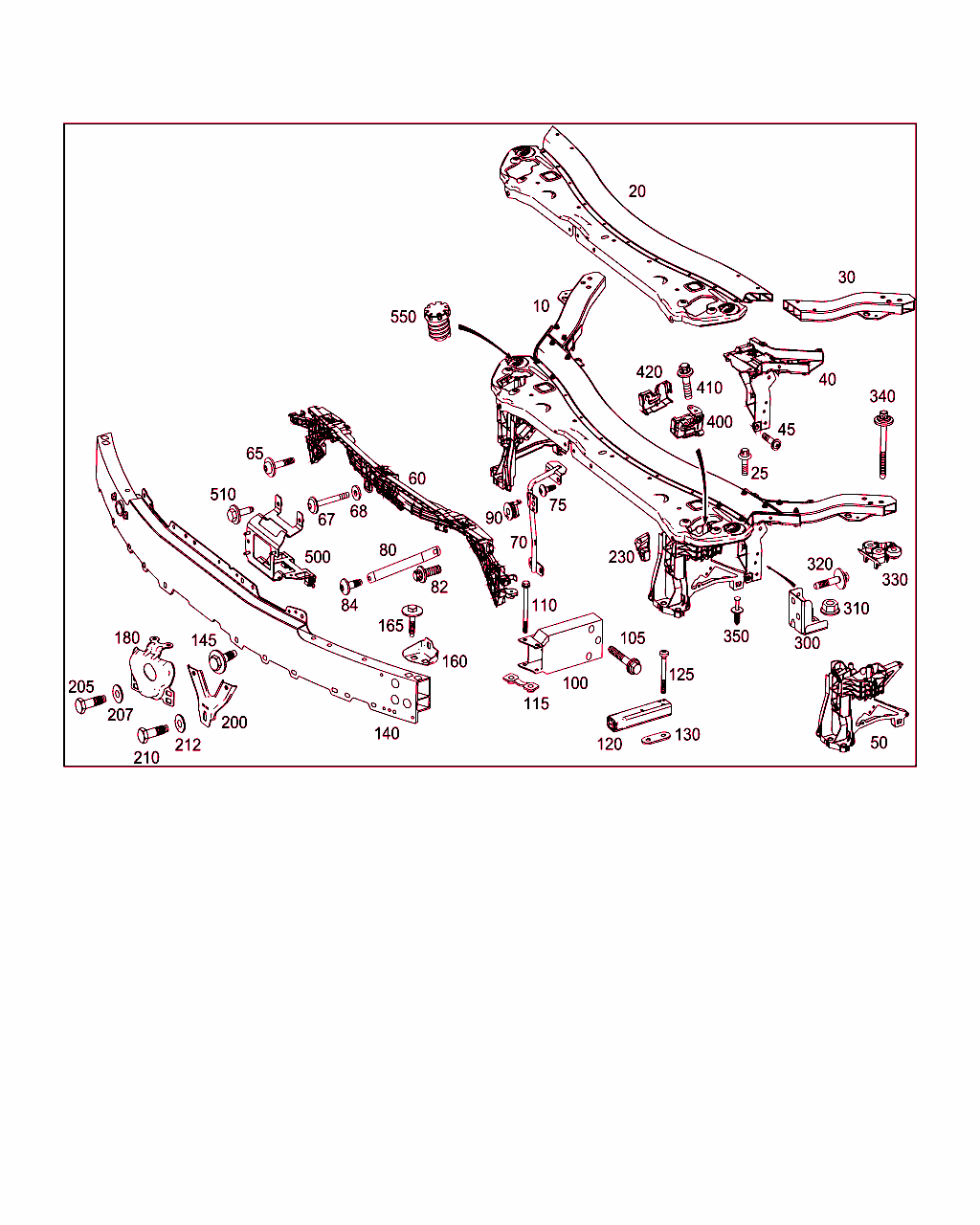

Schema

B62060000299.170803

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 620 63 00
クロスメンバ
(フロント・モジュール) 		001
20 A 213 620 96 00
クロス・ビーム
中央上部 		001
25 N 000000 001116
6角丸頭ボルト
クロス・ビームをコンソールに
M6X19 		004
30 A 253 621 04 00
クロス・ビーム
左上部 		001
30 A 253 621 05 00
クロス・ビーム
右上部 		001
40 A 253 621 06 00
コンソール
左リヤ 		001
40 A 253 621 07 00
コンソール
右リヤ 		001
45 A 001 984 68 29
6角丸頭ボルト
コンソール固定用ツール
6X25 		008
50 A 213 620 64 00
コンソール
左フロント 		001
50 A 213 620 65 00
コンソール
右フロント 		001
60 A 213 620 22 00
コンソール

これに変更 A 213 620 17 01 		001
60 A 213 620 17 01
コンソール 001
60 A 213 620 22 00
コンソール

これに変更 A 213 620 17 01
• +001 A 213 620 16 01
• +002 A 002 984 60 29

[007]まで ｼｬｼ: A => まで 日付: 19/04/2016
[008]まで ｼｬｼ: L 000000 => まで 日付: 30/04/2016 (CKD)
[009]まで ｼｬｼ: V 000000 => まで 日付: 30/04/2016 (CKD)
[010]まで ｼｬｼ: L 004491 => まで 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		001
60 A 213 620 17 01
コンソール

[011]から ｼｬｼ: A => から 日付: 19/04/2016
[012]から ｼｬｼ: L 000001 => から 日付: 30/04/2016 (CKD)
[013]から ｼｬｼ: V 000001 => から 日付: 30/04/2016 (CKD)
[014]から ｼｬｼ: L 004492 => から 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		001
65 A 001 990 19 11
ボルト(6角穴付き)
クロス・メンバに取り付けるコンソール
M6X33

これに変更 A 000 990 75 08

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
65 A 000 990 75 08
ボルト(6角穴付き)
クロス・メンバに取り付けるコンソール
M6X38 		003
67 N 000000 002065
6角丸頭ボルト
フロント・コンソール
M6X38

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
68 N 000000 003250
ウインドウ
フロント・コンソール

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
70 A 213 898 00 00
ストライカ 001
75 N 000000 001475
6角丸頭ボルト
ストライカ固定用ツール
M6X12 		004
80 A 213 620 27 00
ストラット
左および右 		002
82 A 005 990 46 00
6角ボルト
固定部、左右上部ストラット
M8X24 		002
84 N 000000 001875
6角丸頭ボルト
固定部、左右下部ストラット
M8X20 		002
90 A 213 620 10 01
マウンティング・プレート
コンソール、中央 		001
100 A 213 620 01 95
アブソーバ
左 		001
100 A 213 620 15 00
アブソーバ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS2
ｺｰﾄﾞ日付指定名称
[LS2]20110512ホワイト・ボディ積載量等級 2
 		001
100 A 213 620 02 95
アブソーバ
右 		001
100 A 213 620 16 00
アブソーバ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS2
ｺｰﾄﾞ日付指定名称
[LS2]20110512ホワイト・ボディ積載量等級 2
 		001
105 A 017 990 60 01
フランジ付き6角ボルト
アブソーバを左右サイド・メンバに 		007
110 N 910105 010013
6角ボルト
アブソーバを右クロス・メンバに
M10 X 120;35 NM 		002
110 N 910105 010013
6角ボルト
アブソーバを左クロス・メンバに
M10 X 120;28 NM 		002
115 A 212 620 00 26
タップ・プレート
アブソーバを左右クロス・メンバに 		002
120 A 213 620 04 00
アブソーバ
左および右内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/FS/FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20091103セダン
[FS]19951002ステーション・ワゴン
20091103ステーション・ワゴン
[FV]20110125セダン、ロング
 		002
125 N 000000 001432
6角丸頭ボルト
アブソーバ下部を左右インテグラル・サポートに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		006
125 N 000000 001432
6角丸頭ボルト
アブソーバ下部を左右インテグラル・サポートに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		004
130 A 000 621 00 00
タップ・プレート
アブソーバ下部を左右インテグラル・サポートに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		002
140 A 213 620 01 30
クロスメンバ
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20091103カナダ仕様
[494]19951002カリフォルニア仕様
20091103米国仕様
 		001
140 A 213 620 17 00
クロスメンバ
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20091103カナダ仕様
[494]19951002カリフォルニア仕様
20091103米国仕様
 		001
145 A 002 990 76 00
コンビ6角ボルト
クロス・メンバ下部をクロス・メンバ上部に
M6X24 		002
160 A 213 620 28 00
ホルダー
左 		001
160 A 213 620 29 00
ホルダー
右 		001
165 A 004 990 96 00
コンビ6角ボルト
ホルダを左右クロス・メンバに
M6X25 		004
180 A 213 626 00 00
アブソーバ
左および右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20091103米国仕様
[460]19951002カナダ仕様車補助部品
20091103カナダ仕様
 		002
200 A 253 620 16 00
ストラット
左下部クロス・メンバ 		001
200 A 253 620 07 00
ストラット
右下クロス・メンバ 		001
205 N 304017 008034
6角ボルト
ストラットを左右クロス・メンバに
M8X25 		004
207 N 000000 003250
ウインドウ
ストラットを左右クロス・メンバに 		004
210 N 304017 008034
6角ボルト
ストラットを左右アブソーバ下部に
M8X25 		002
212 N 000000 003250
ウインドウ
ストラットを左右アブソーバ下部に 		002
230 A 213 505 15 00
エア・ガイド・セグメント
左 		001
230 A 213 505 16 00
エア・ガイド・セグメント
右 		001
300 A 205 626 01 12
マウント・ブラケット
左下部クロス・メンバ 		001
300 A 213 626 13 00
マウント・ブラケット
右下クロス・メンバ 		001
310 N 000000 006037
ワッシャ付きナット
マウント・ブラケットを左クロス・メンバに
M6 		002
310 N 000000 006037
ワッシャ付きナット
マウント・ブラケットを右クロス・メンバに
M6 		002
320 A 001 990 20 11
ヘクサロビュラ・ボルト
マウント・ブラケットを左右クロス・メンバに
M6X33 		004
330 A 213 620 58 00
マウンティング・プレート
クロス・メンバ左側 		001
330 A 213 620 59 00
マウンティング・プレート
クロス・メンバ右側 		001
340 A 001 990 18 11
ヘクサロビュラ・ボルト
クロス・メンバを左右サイド・メンバに
M6X61 		006
350 A 124 990 04 92
スプレッド・リベット
ロワ・クロス・メンバ
6.5X18 		002
400 A 204 880 02 60
カバー・キャップ
左および右 		002
410 N 000000 001116
6角丸頭ボルト
エンジン・フード・ロックを左右キャリアに
M6X19 		004
420 A 204 870 31 58
スイッチ
エンジン・フード・ロック、運転席側 		001
420 A 204 870 44 58
スイッチ
エンジン・フード・ロック、助手席側 		001
500 A 213 620 32 00
ストラット
ディストロニック・システム

これに変更 A 213 620 16 01
• +001 A 213 620 17 01
• +002 A 002 984 60 29

[007]まで ｼｬｼ: A => まで 日付: 19/04/2016
[008]まで ｼｬｼ: L 000000 => まで 日付: 30/04/2016 (CKD)
[009]まで ｼｬｼ: V 000000 => まで 日付: 30/04/2016 (CKD)
[010]まで ｼｬｼ: L 004491 => まで 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		001
500 A 213 620 16 01
ストラット
ディストロニック・システム

[011]から ｼｬｼ: A => から 日付: 19/04/2016
[012]から ｼｬｼ: L 000001 => から 日付: 30/04/2016 (CKD)
[013]から ｼｬｼ: V 000001 => から 日付: 30/04/2016 (CKD)
[014]から ｼｬｼ: L 004492 => から 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		001
500 A 213 620 22 01
ストラット
ディストロニック・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233+2U1/233+5U3/239+2U1/239+5U3
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[2U1]20121005ラジエタ・ウインド・シェード
[5U3]20130606アダプティブ・クローズ機能付きラジエタ・グリル
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		001
510 A 002 990 76 00
コンビ6角ボルト
ブラケット固定用ツール
M6X24

[007]まで ｼｬｼ: A => まで 日付: 19/04/2016
[008]まで ｼｬｼ: L 000000 => まで 日付: 30/04/2016 (CKD)
[009]まで ｼｬｼ: V 000000 => まで 日付: 30/04/2016 (CKD)
[010]まで ｼｬｼ: L 004491 => まで 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		002
510 A 002 984 60 29
ボルト
ブラケット固定用ツール

[011]から ｼｬｼ: A => から 日付: 19/04/2016
[012]から ｼｬｼ: L 000001 => から 日付: 30/04/2016 (CKD)
[013]から ｼｬｼ: V 000001 => から 日付: 30/04/2016 (CKD)
[014]から ｼｬｼ: L 004492 => から 日付: 06/12/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 233/239
ｺｰﾄﾞ日付指定名称
[233]20100225ディストロニック・プラス・システム「ディストロニック・プラス」
[239]19951211HERTZ 社専用ミシュラン製タイヤ
20121012ディストロニックシステムプロ（ディストロニックプロ）
 		002
550 A 000 998 73 40
ストップバッファ
左および右 		002
