一覧

E-セダン
213.004 => E 220 D
M: 654920
GM: 716750
GA: 725004, 725008, 725011

Schema

B62090000197.160628

[image]

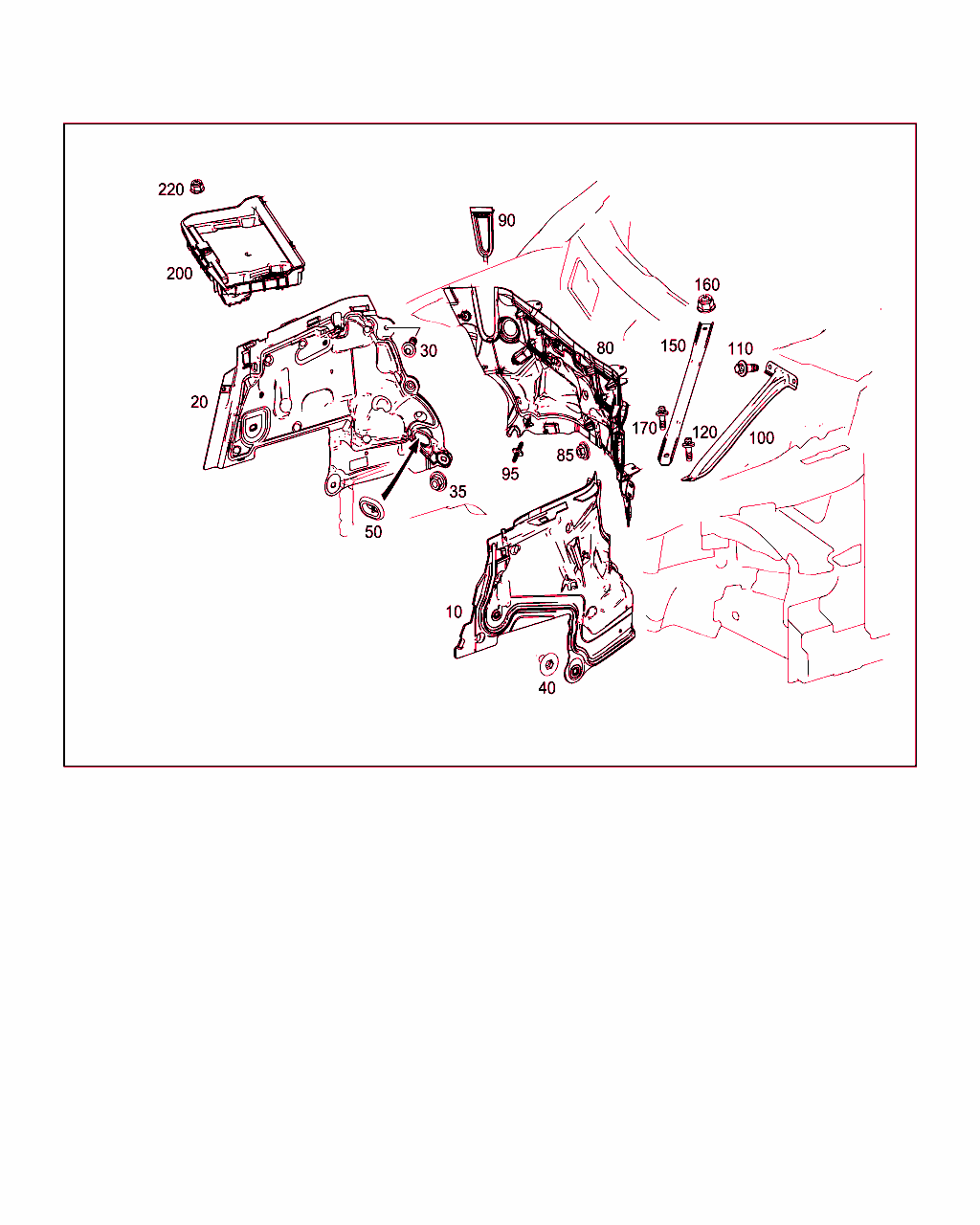

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 253 620 66 00
パーティション
左

これに変更 A 253 620 81 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[015]まで ｼｬｼ: A => まで 日付: 17/12/2015
[016]まで ｼｬｼ: L 000000 => まで 日付: 31/01/2016 (CKD)
[017]まで ｼｬｼ: V 000000 => まで 日付: 31/01/2016 (CKD)
[018]まで ｼｬｼ: L => まで 日付: 15/01/2016
 		001
10 A 253 620 81 00
パーティション
左 		001
20 A 253 620 01 00
パーティション
右

[015]まで ｼｬｼ: A => まで 日付: 17/12/2015
[016]まで ｼｬｼ: L 000000 => まで 日付: 31/01/2016 (CKD)
[017]まで ｼｬｼ: V 000000 => まで 日付: 31/01/2016 (CKD)
[018]まで ｼｬｼ: L => まで 日付: 15/01/2016
 		001
20 A 253 620 80 00
パーティション
右

[019]から ｼｬｼ: A => から 日付: 17/12/2015
[020]から ｼｬｼ: L 000001 => から 日付: 31/01/2016 (CKD)
[021]から ｼｬｼ: V 000001 => から 日付: 31/01/2016 (CKD)
[022]から ｼｬｼ: L => から 日付: 15/01/2016
 		001
30 N 000000 002349
6角丸頭ボルト
左パーティションをセンタ・パーティションに
6X16 		002
30 N 000000 002349
6角丸頭ボルト
右パーティションをセンタ・パーティションに
6X16 		001
35 N 000000 006037
ワッシャ付きナット
左およびセンタ・パーティションをボディに
M6 		001
35 N 000000 006037
ワッシャ付きナット
右およびセンタ・パーティションをボディに
M6 		001
40 A 210 990 01 50
ヘキサゴン・ナット
左パーティションをサイド・メンバに
5 MM 		001
50 A 002 998 13 01
貫通グロメット
パーティション、右下部 		001
80 A 253 620 65 00
パーティション
中央

[015]まで ｼｬｼ: A => まで 日付: 17/12/2015
[016]まで ｼｬｼ: L 000000 => まで 日付: 31/01/2016 (CKD)
[017]まで ｼｬｼ: V 000000 => まで 日付: 31/01/2016 (CKD)
[018]まで ｼｬｼ: L => まで 日付: 15/01/2016
 		001 L
80 A 253 620 76 00
パーティション
中央

[019]から ｼｬｼ: A => から 日付: 17/12/2015
[020]から ｼｬｼ: L 000001 => から 日付: 31/01/2016 (CKD)
[021]から ｼｬｼ: V 000001 => から 日付: 31/01/2016 (CKD)
[022]から ｼｬｼ: L => から 日付: 15/01/2016
 		001 L
80 A 253 620 64 00
パーティション
中央

これに変更 A 253 620 78 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[015]まで ｼｬｼ: A => まで 日付: 17/12/2015
[016]まで ｼｬｼ: L 000000 => まで 日付: 31/01/2016 (CKD)
[017]まで ｼｬｼ: V 000000 => まで 日付: 31/01/2016 (CKD)
 		001 R
80 A 253 620 78 00
パーティション
中央 		001 R
85 N 000000 006037
ワッシャ付きナット
センタ・パーティションをボディに
M6 		001
90 A 253 998 00 01
貫通グロメット
パーティション上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20150715代替冷媒
 		001
90 A 253 998 00 01
貫通グロメット
パーティション上部 		001
95 A 001 990 22 16
スタッド・ボルト
パーティション下部 		002
100 A 213 628 01 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 L
100 A 213 628 02 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 R
110 N 000000 000276
6角丸頭ボルト
ファイヤウォールのストラット
M8X20 		002 L
110 N 000000 000276
6角丸頭ボルト
ファイヤウォールのストラット
M8X20 		002 R
120 N 000000 008498
6角丸頭ボルト
ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 A 001 990 35 11 		001 L
120 A 001 990 35 11
ヘクサロビュラ・ボルト
ストラットをスプリング・ストラット・ドームに
M10X35 		001 L
120 N 000000 008498
6角丸頭ボルト
ストラットをスプリング・ストラット・ドームに
M10X25

[023]まで ｼｬｼ: A => まで 日付: 09/01/2017
[024]まで ｼｬｼ: L 003744 => まで 日付: 30/11/2016 (CKD)
[025]まで ｼｬｼ: V 000696 => まで 日付: 30/11/2016 (CKD)
 		001 R
120 A 001 990 35 11
ヘクサロビュラ・ボルト
ストラットをスプリング・ストラット・ドームに
M10X35

[026]から ｼｬｼ: A => から 日付: 09/01/2017
[027]から ｼｬｼ: L 003745 => から 日付: 30/11/2016 (CKD)
[028]から ｼｬｼ: V 000697 => から 日付: 30/11/2016 (CKD)
 		001 R
150 A 213 628 00 00
ストラット
左および右 		002
160 N 000000 003175
ナット
左右ストラットをファイヤウォールに
M8

[029]まで ｼｬｼ: A => まで 日付: 02/12/2017
[030]まで ｼｬｼ: L 009624 => まで 日付: 31/07/2017 (CKD)
[031]まで ｼｬｼ: V 001632 => まで 日付: 31/07/2017 (CKD)
[032]まで ｼｬｼ: L => まで 日付: 15/12/2017
 		002
160 N 000000 003905
ナット
左右ストラットをファイヤウォールに
M8

[033]から ｼｬｼ: A => から 日付: 02/12/2017
[034]から ｼｬｼ: L 009625 => から 日付: 31/07/2017 (CKD)
[035]から ｼｬｼ: V 001633 => から 日付: 31/07/2017 (CKD)
[036]から ｼｬｼ: L => から 日付: 15/12/2017
 		002
170 N 000000 008498
6角丸頭ボルト
左ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 A 001 990 35 11 		001
170 A 001 990 35 11
ヘクサロビュラ・ボルト
左ストラットをスプリング・ストラット・ドームに
M10X35 		001
170 N 000000 008498
6角丸頭ボルト
右ストラットをスプリング・ストラット・ドームに
M10X25

これに変更 A 001 990 35 11 		001
170 A 001 990 35 11
ヘクサロビュラ・ボルト
右ストラットをスプリング・ストラット・ドームに
M10X35 		001
200 A 213 620 00 18
バッテリ・フレーム
右バッテリ 		001 L
200 A 205 620 00 18
バッテリ・フレーム
右バッテリ

これに変更 A 205 620 13 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[037]まで ｼｬｼ: A => まで 日付: 03/03/2018
[038]まで ｼｬｼ: L 016368 => まで 日付: 31/03/2018 (CKD)
[039]まで ｼｬｼ: V 002208 => まで 日付: 31/03/2018 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001 L
200 A 205 620 13 02
バッテリ・フレーム
右バッテリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001 L
200 A 205 620 01 18
バッテリ・フレーム
左バッテリ

これに変更 A 205 620 15 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[040]まで ｼｬｼ: A => まで 日付: 23/11/2017
[041]まで ｼｬｼ: L 013176 => まで 日付: 30/11/2017 (CKD)
[042]まで ｼｬｼ: V 001871 => まで 日付: 30/11/2017 (CKD)
 		001 R
200 A 205 620 15 02
バッテリ・フレーム
左バッテリ 		001 R
220 N 000000 003175
ナット
バッテリ・フレーム固定部
M8 		004 L
220 N 000000 003175
ナット
バッテリ・フレーム固定部
M8 		004 R
