一覧

Eクーペ
238.365 => E 400
M: 276823
GA: 725011, 725018

Schema

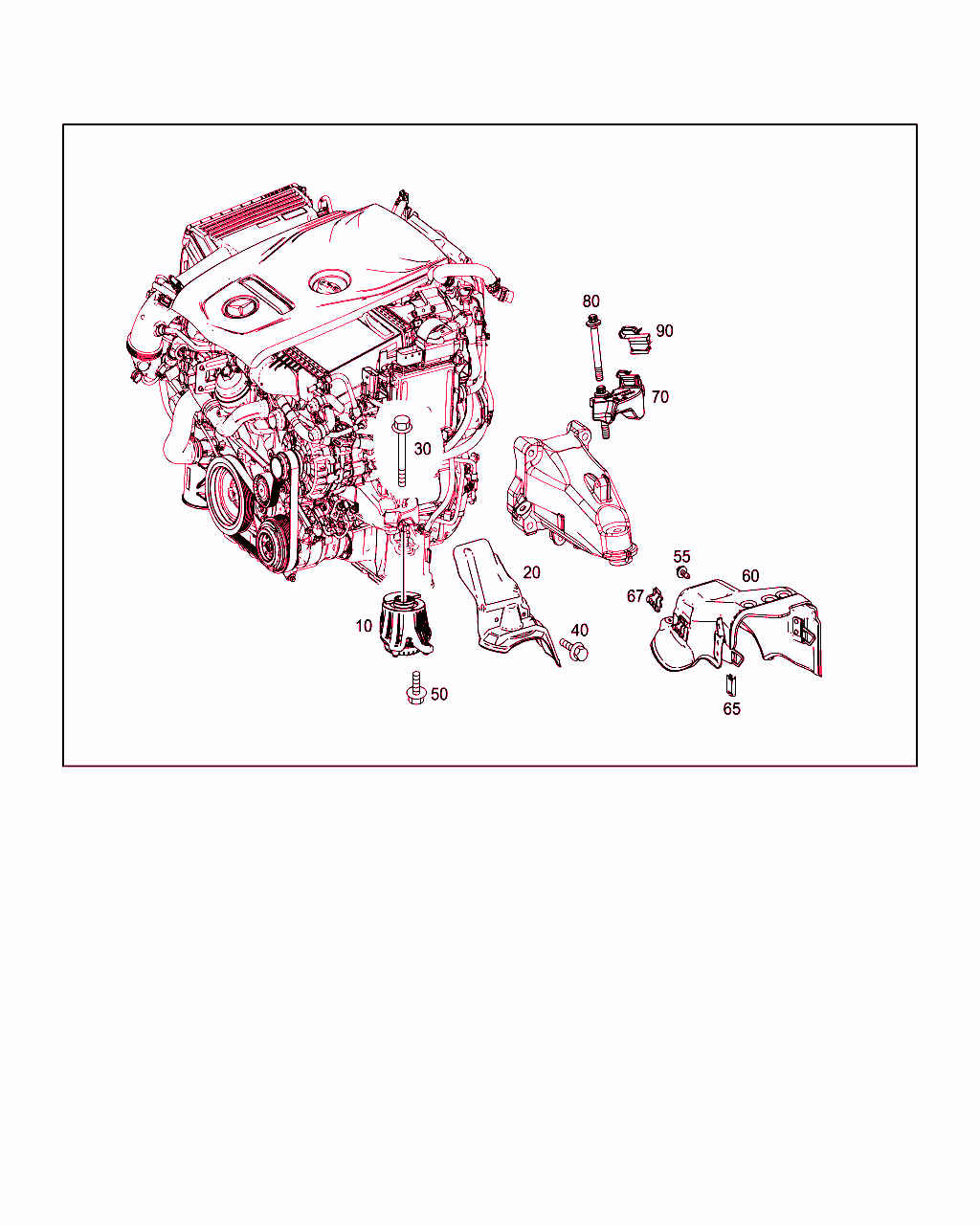

B24015000390.170223

[image]

B24015000391.180209

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 240 32 00
エンジン・マウント
左

[004]まで ｼｬｼ: F => まで 日付: 31/08/2017
 		001
10 A 238 240 08 00
エンジン・マウント
左

[005]から ｼｬｼ: F => から 日付: 31/08/2017
 		001
10 A 213 240 33 00
エンジン・マウント
右

[004]まで ｼｬｼ: F => まで 日付: 31/08/2017
 		001
10 A 238 240 09 00
エンジン・マウント
右

[005]から ｼｬｼ: F => から 日付: 31/08/2017
 		001
20 A 212 241 19 34
シールド・プレート
左 		001
20 A 212 241 08 34
シールド・プレート
右 		001
30 N 000000 000295
6角丸頭ボルト
左および右エンジン・マウントをエンジン・サポートに
M10X70 		002
40 N 000000 001114
6角丸頭ボルト
左シールド・プレートをエンジンに
M6X15 		002
40 N 000000 001114
6角丸頭ボルト
右シールド・プレートをエンジンに
M6X15 		002
50 N 910105 008014
6角ボルト
左および右エンジン・マウントをインテグラル・サポートに
M8X35 		006
100 A 205 240 23 02
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201112029速オートマチック・トランスミッション
 		001
110 A 003 990 08 03
コンビ・ボルト
フレームのリヤ・エンジン・サポート
M10X20 		006
120 A 205 240 53 00
マウント
後部

[006]まで ｼｬｼ: F => まで 日付: 05/04/2018
 		001
120 A 205 240 53 00
マウント
後部

[007]から ｼｬｼ: F => から 日付: 05/04/2018
 		001
130 N 000000 000428
6角ボルト
ブラケット / トランスミッション
M10X35 		002
140 N 000000 000276
6角丸頭ボルト
トランスミッション・マウントをトランスミッション・キャリアに
M8X20 		003
150 A 205 242 04 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201112029速オートマチック・トランスミッション
 		001
160 A 004 990 34 12
ボルト
トランスミッションに取り付けるブラケット
M6X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201112029速オートマチック・トランスミッション
 		004
