一覧

GL セダン、ロング
164.871 => GL 450 4MATIC
M: 273923
GA: 722904

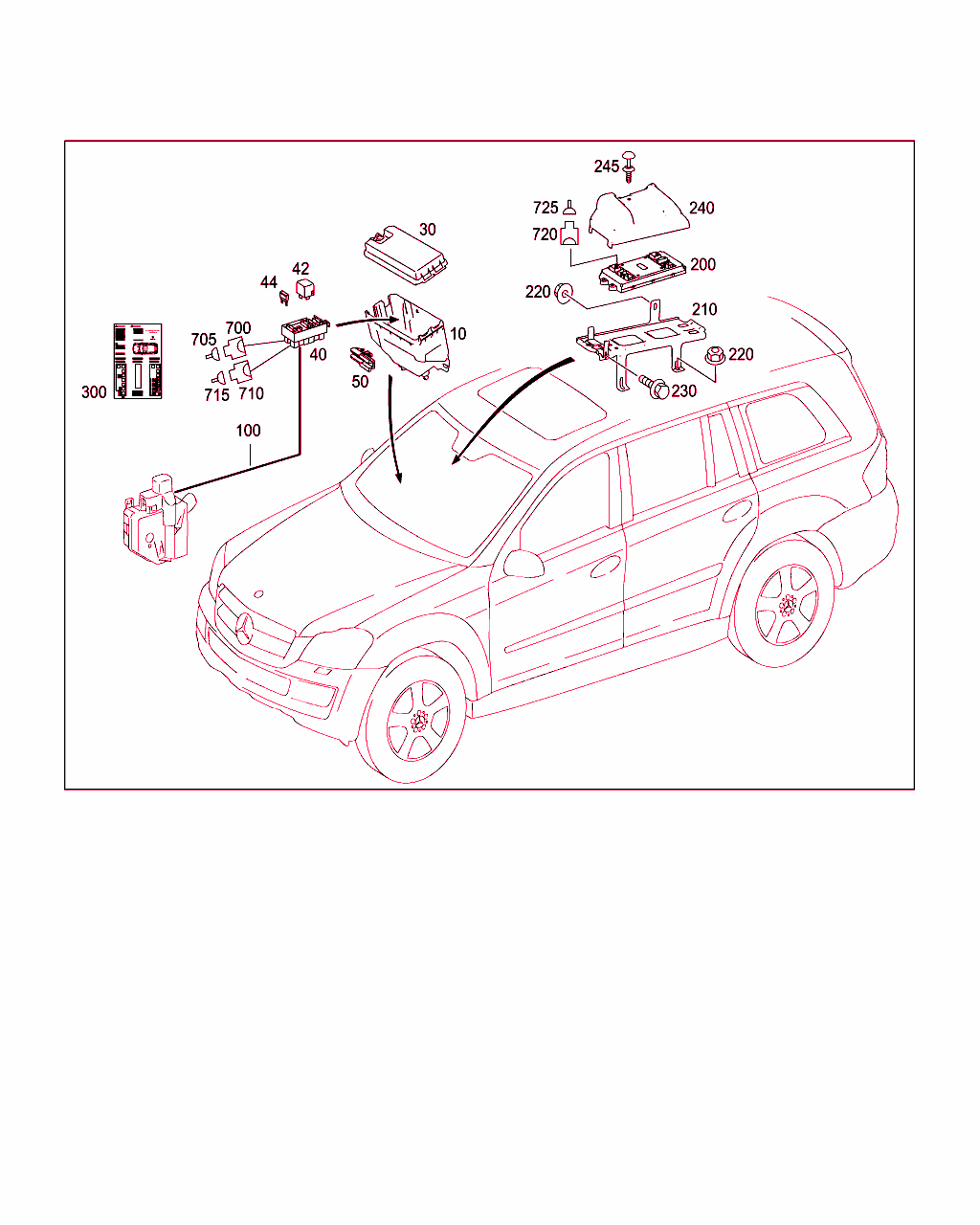

Schema

B54080000445.101111

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 164 540 06 24
ハウジング
デバイス・ボックス

[101]から ｼｬｼ: A 053517 => から 日付: 03/10/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20050322変更年 16/2
[807]19951002モデル・イヤー変更
20030328変更年 2006 年 1 月
 		001
10 A 164 540 06 24
ハウジング
デバイス・ボックス

[082]から ｼｬｼ: A 186283 => から 日付: 02/10/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20050322変更年 16/2
[807]19951002モデル・イヤー変更
20030328変更年 2006 年 1 月
 		001
10 A 164 540 01 24
ハウジング
デバイス・ボックス

[083]まで ｼｬｼ: A 296452 => まで 日付: 26/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
30 A 164 540 07 82
カバー
デバイス・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20050322変更年 16/2
[807]19951002モデル・イヤー変更
20030328変更年 2006 年 1 月
 		001
30 A 164 540 07 82
カバー
デバイス・ボックス

[082]から ｼｬｼ: A 186283 => から 日付: 02/10/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
30 A 164 540 01 82
カバー
デバイス・ボックス

[083]まで ｼｬｼ: A 296452 => まで 日付: 26/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -057
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20050322変更年 16/2
 		001
40 A 164 540 00 72
リレー・ユニット
デバイス・ボックス内

これに変更 A 164 540 06 72

[066]まで ｼｬｼ: A 453758 => まで 日付: 09/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
40 A 164 540 06 72
リレー・ユニット
デバイス・ボックス内

これに変更 A 164 540 29 72

[066]まで ｼｬｼ: A 453758 => まで 日付: 09/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
40 A 164 540 29 72
ホルダー
デバイス・ボックス内

[066]まで ｼｬｼ: A 453758 => まで 日付: 09/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
40 A 164 540 32 72
ホルダー
デバイス・ボックス内

[051]から ｼｬｼ: A 321015 => から 日付: 28/09/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[102]まで ｼｬｼ: A 470939 => まで 日付: 08/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: MA 468359A 468431A 470269
 		001
40 A 164 540 35 72
リレー・ユニット
デバイス・ボックス内

[093]まで ｼｬｼ: A 763537 => まで 日付: 29/07/2011 除外したﾓﾃﾞﾙｲﾔｰ: 802
[103]から ｼｬｼ: A 470940 => から 日付: 08/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: P A 468359A 468431A 470269
 		001
40 A 164 540 38 72
リレー
デバイス・ボックス内

これに変更 A 164 982 03 23

[094]から ｼｬｼ: A 660252 => から 日付: 30/09/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
40 A 164 982 03 23
リレー
デバイス・ボックス内

[094]から ｼｬｼ: A 660252 => から 日付: 30/09/2010 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
42 A 002 542 11 19
リレー
C,F 		001
42 A 002 542 23 19
リレー
ピン配置:
G, I 		002
42 A 002 542 26 19
リレー
ピン配置:
D, E, H 		003
42 A 002 542 14 19
リレー
ピン配置:
A, B 		002
100 A 164 440 22 41
ハーネス
プレ・ヒューズ・ボックスおよびスタート・サポート・ポイント 		001
200 A 164 545 85 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM-V

これに変更 A 164 540 75 62

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 75 62
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM-V

これに変更 A 164 540 93 62

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 93 62
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM-F

これに変更 A 164 540 14 01

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 14 01
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM-F

これに変更 A 164 540 25 01

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 25 01
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM-F

これに変更 A 164 540 44 01

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 44 01
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 164 540 46 01

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 46 01
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 164 540 65 01

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 65 01
コントロール・ユニット
助手席シグナル検知制御モジュール

[021]まで ｼｬｼ: A 536007 => まで 日付: 09/07/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800

ﾌｯﾄﾉｰﾄ解説
[104]
シャシナンバ: A 349532 以前の場合は、カバー A 164 684 41 18 を同時に注文します。
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 540 81 01
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 164 440 38 01

[023]から ｼｬｼ: A 480007 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 440 38 01
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 164 900 35 01

[023]から ｼｬｼ: A 480007 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 900 35 01
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 164 900 41 01

[023]から ｼｬｼ: A 480007 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
200 A 164 900 41 01
コントロール・ユニット
助手席シグナル検知制御モジュール

[023]から ｼｬｼ: A 480007 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
210 A 164 540 16 73
ホルダー
フロント・シグナル検知制御モジュール

[105]から ｼｬｼ: A 016077 => から 日付: 18/05/2005
[106]まで ｼｬｼ: A 677785 => まで 日付: 16/11/2010
 		001
210 A 164 540 29 40
ホルダー
フロント・シグナル検知制御モジュール

[107]から ｼｬｼ: A 677786 => から 日付: 16/11/2010
 		001
220 A 003 990 02 51
ねじ込み式ナット
ホワイト・ボディに取り付けるブラケット 		003
230 N 000000 004144
6角丸頭ボルト
ブラケットに取り付けるコントロール・ユニット
6X18 		002
240 A 164 684 41 18
カバー
フロント・シグナル検知制御モジュール 		001
245 A 201 990 02 92
スプレッド・リベット
カバー固定用ツール
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
300 A 164 003 29 99
データシート
ヒューズ・リレー・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20030304変更年 2005 年 1 月
 		001
300 A 164 004 99 99
インフォメーションシート
ヒューズ・リレー・ボックス

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030328変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20040806AEJ 07/1
 		001
300 A 164 005 47 99
インフォメーションシート
ヒューズ・リレー・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20060131AEJ 08/1
 		001
300 A 164 006 64 99
インフォメーションシート
ヒューズ・リレー・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20060413AEJ 09/1
 		001
300 A 164 006 67 99
インフォメーションシート
ヒューズ・リレー・ボックス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801/802/803/804
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20060413AEJ 10/1
[802]19951002モデル・イヤー変更
20080118
[803]19951002モデル・イヤー変更
[804]19951002モデル・イヤー変更
20011207変更年 2003 年 1 月
 		001
700 A 220 545 37 28
ハウジング
助手席ヒューズ・リレー・ボックス、ブラック
14-PIN SLK2.8;F58 		001
700 A 220 545 99 28
ハウジング
助手席ヒューズ・リレー・ボックス、ライト・ブラウン
14-PIN SLK2.8;F58 		001
705 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
705 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
705 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
705 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
710 A 220 545 34 28
ハウジング
フロント・ヒューズ・リレー・ボックス
10-PIN;F58 		001
715 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
715 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
715 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
715 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
715 A 000 540 57 05
ハーネス
4.0 MM2 LSK8 AG 		NB
720 A 035 545 78 28
プラグ
助手席側シグナル検知制御モジュール
2-PIN;N10 		001
720 A 163 545 10 28
コネクタ・ハウジング
助手席側シグナル検知制御モジュール
3-PIN, N10 		001
720 A 038 545 75 28
クラッチ
助手席側シグナル検知制御モジュール
10-PIN SLK2.8;CODE A, N10 		001
720 A 038 545 76 28
プラグ
助手席側シグナル検知制御モジュール
10-PIN SLK2.8;CODE B, N10 		001
720 A 044 545 00 28
プラグ
助手席側シグナル検知制御モジュール
40-PIN, CODE B, N10 		001
720 A 168 545 09 28
電動クラッチ・ハウジング
助手席側シグナル検知制御モジュール
40-PIN MQS;CODE A, N10 		001
725 A 013 545 15 26
コンタクト・ソケット
助手席側シグナル検知制御モジュール
0.75-1.0 MM2 SLK2.8 		NB
725 A 013 545 16 26
コンタクト・ソケット
助手席側シグナル検知制御モジュール
1.5-2.5 MM2 SLK2.8 		NB
725 A 000 540 46 05
電気ケーブル
助手席側シグナル検知制御モジュール
0.75 MM2 MQS SN 		NB
725 A 000 540 57 05
ハーネス
助手席側シグナル検知制御モジュール
4.0 MM2 LSK8 AG 		NB
725 A 000 540 58 05
電気ケーブル
助手席側シグナル検知制御モジュール
6.0 MM2 LSK8 AG 		NB
