一覧

クロス・アクティビティ・ビークル
156.942 => GLA 180
M: 270910
GM: 711647
GA: 724001, 724002

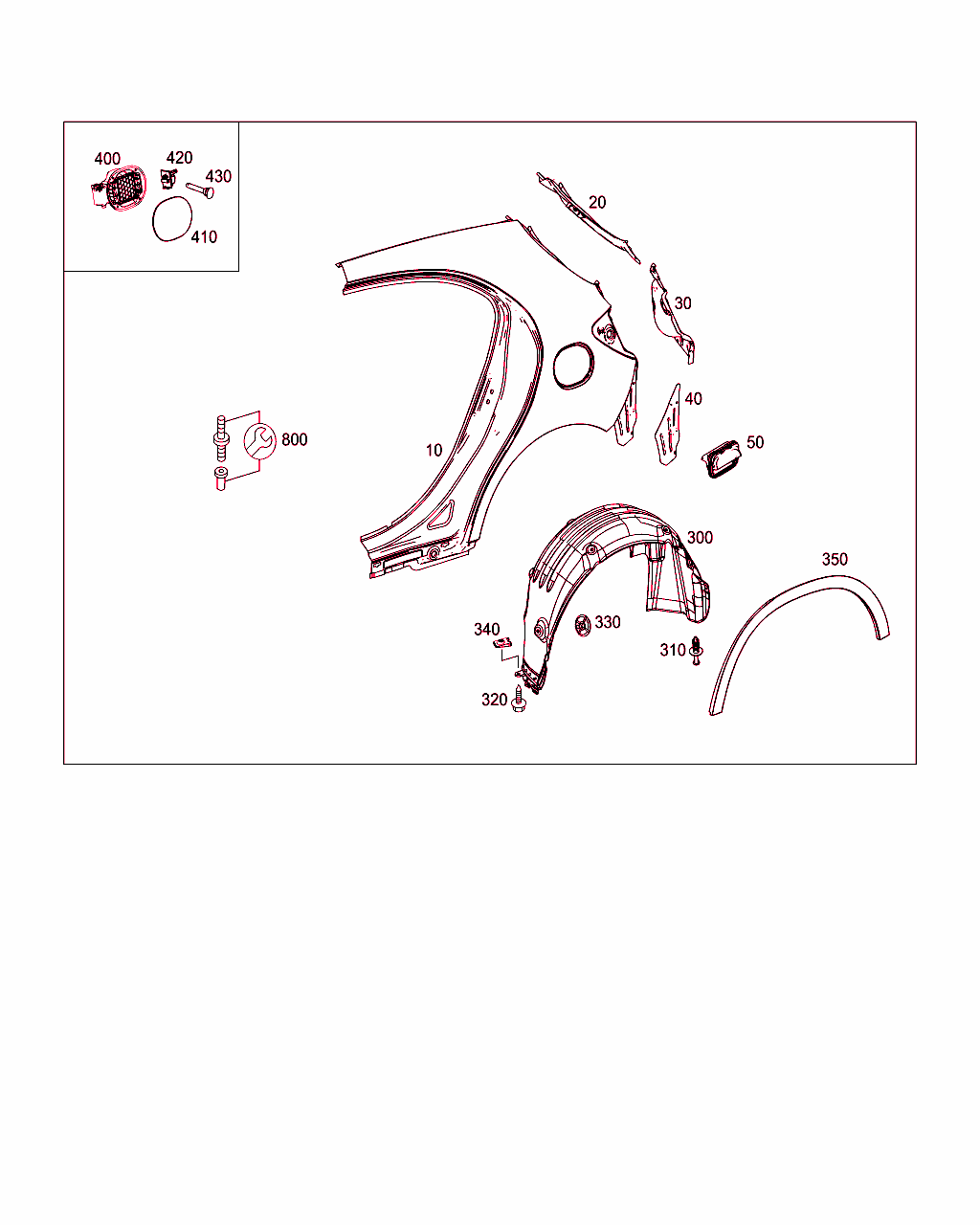

Schema

B63045000201.171030

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 156 630 23 00
リヤ・フェンダ
左リヤ 		001
10 A 156 630 24 00
リヤ・フェンダ
右リヤ 		001
20 A 156 630 01 19
補強材
左リヤ上部 		001
20 A 156 630 02 19
補強材
右リヤ上部 		001
30 A 156 630 27 00
リテーナ
左テール・ランプ 		001
30 A 156 630 28 00
リテーナ
右テール・ランプ 		001
40 A 156 637 03 81
接続プレート
左下部 		001
40 A 156 637 04 81
接続プレート
右下部 		001
50 A 169 830 03 42
フラップ 001
50 A 169 830 03 42
フラップ
右バンパ領域のベンチレーション / リヤ・フェンダ 		001
300 A 156 690 03 30
ホイール・ハウス・カバー
左リヤ 		001
300 A 156 690 04 30
ホイール・ハウス・カバー
右リヤ 		001
310 A 124 990 04 92
スプレッド・リベット
左カバー固定用ツール
6.5X18 		003
310 A 124 990 04 92
スプレッド・リベット
カバーをトリムに、右側
6.5X18 		003
310 A 124 990 04 92
スプレッド・リベット
固定部をフィラ・ネックに
6.5X18 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、左側 		001
320 N 000000 001459
鉄板ビス
カバーをドア・シル・トリムに、右側 		001
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ左側に取り付ける

[002]から ｼｬｼ: => から 日付: 01/02/2022
[003]から ｼｬｼ: L 000001 => から 日付: 31/12/2014 (CKD)
[004]から ｼｬｼ: J => から 日付: 31/01/2013
[005]から ｼｬｼ: L => から 日付: 23/11/2011
 		006
330 A 000 990 46 62
プラスチック・ナット
カバーをボディ右側に取り付ける

[003]から ｼｬｼ: L 000001 => から 日付: 31/12/2014 (CKD)
[004]から ｼｬｼ: J => から 日付: 31/01/2013
[005]から ｼｬｼ: L => から 日付: 23/11/2011
[006]から ｼｬｼ: => から 日付: 24/02/2018
 		006
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、左側
6.3 MM 		001
340 A 003 994 93 45
ばね板ナット
カバーをドア・シル・トリムに、右側
6.3 MM 		001
350 A 156 885 13 00
バンパ範囲カバー
左ホイール･ハウス 		001
350 A 156 885 12 00
バンパ範囲カバー
右ホイール･ハウス 		001
400 A 156 630 00 67
フィラ・リセス

これに変更 A 156 630 00 00

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること

[008]まで ｼｬｼ: L 005207 => まで 日付: 31/10/2016 (CKD)
[009]まで ｼｬｼ: M 002111 => まで 日付: 31/10/2016 (CKD)
[010]まで ｼｬｼ: J 337567 => まで 日付: 08/11/2016
[011]まで ｼｬｼ: L 121417 => まで 日付: 11/02/2017
 		001
400 A 156 630 00 00
フィラ・リセス/ブラケット

これに変更 A 156 630 43 00

[016]まで ｼｬｼ: L => まで 日付: 02/11/2018
 		001
400 A 156 630 43 00
フィラ・リセス 001
410 A 156 757 00 06
フラップ・パネル
タンク・フラップ 		001
420 A 003 820 32 97
電動アクチュエータ
タンク・フラップ

これに変更 A 000 820 23 03

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること

[017]まで ｼｬｼ: J => まで 日付: 13/08/2014
 		001
420 A 000 820 23 03
電動アクチュエータ
タンク・フラップ

これに変更 A 000 820 77 03

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: L 004895 => まで 日付: 31/08/2016 (CKD)
[019]まで ｼｬｼ: J => まで 日付: 06/09/2016
[020]まで ｼｬｼ: L 110793 => まで 日付: 05/12/2016
 		001
420 A 000 820 77 03
電動アクチュエータ
タンク・フラップ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
430 A 000 991 54 95
クリップ
フィラ・ネック部 		001
800 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
