一覧

クロス・アクティビティ・ビークル
156.946 => GLA 250 4-MATIC
M: 270920
GA: 724011

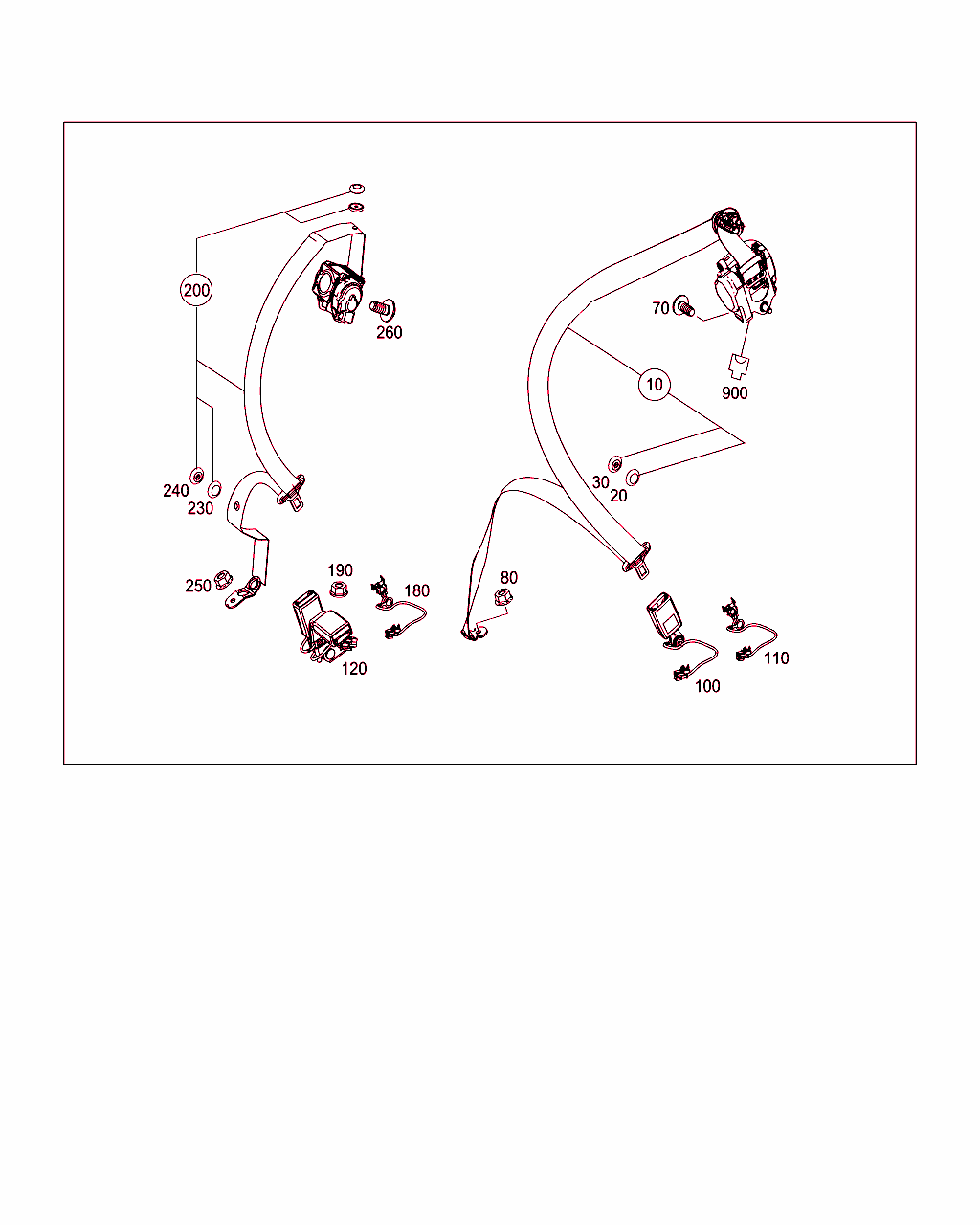

Schema

B92150000187.180314

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 176 860 23 85
シートベルト
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[942]3D53300 SL レッドY05
3D53300 SL レッド651A+P84-U17/36P+651A-U17/651A+M133-U17/811A+P84-U17/36P+811A-U17/811A+M133-U17
9C94ブラック021A-Y05/028A-Y05/105A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/808A-Y05/855A-Y05017040041
9C94ブラック021A-Y05/028A-Y05/105A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/855A-Y05020042043
9C94ブラック651A-36P-M133-P84-Y05/691A-36P-M133-P84-Y05/811A-36P-M133-P84-Y05
9C94ブラック171A-Y05/175A-Y05/371A-Y05/378A-Y05/381A-Y05/621A-Y05/625A-Y05/631A-Y05/831A-Y05
9C94ブラック651A+P84+U17/36P+651A+U17/651A+M133+U17/811A+P84+U17/36P+811A+U17/811A+M133+U17
9C94ブラック691A
9K54ブラック/スタイル・ホワイト151A
9K54ブラック/スタイル・ホワイト641A/681A
 		001
10 A 176 860 23 85
シートベルト
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[943]9C94ブラック101A
 		001
10 A 176 860 23 85
シートベルト
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[942]3D53300 SL レッドY05
3D53300 SL レッド651A+P84-U17/36P+651A-U17/651A+M133-U17/811A+P84-U17/36P+811A-U17/811A+M133-U17
9C94ブラック021A-Y05/028A-Y05/105A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/808A-Y05/855A-Y05017040041
9C94ブラック021A-Y05/028A-Y05/105A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/855A-Y05020042043
9C94ブラック651A-36P-M133-P84-Y05/691A-36P-M133-P84-Y05/811A-36P-M133-P84-Y05
9C94ブラック171A-Y05/175A-Y05/371A-Y05/378A-Y05/381A-Y05/621A-Y05/625A-Y05/631A-Y05/831A-Y05
9C94ブラック651A+P84+U17/36P+651A+U17/651A+M133+U17/811A+P84+U17/36P+811A+U17/811A+M133+U17
9C94ブラック691A
9K54ブラック/スタイル・ホワイト151A
9K54ブラック/スタイル・ホワイト641A/681A
 		001
10 A 176 860 23 85
シートベルト
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[943]9C94ブラック101A
 		001
10 A 156 860 03 85
シートベルト
左

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[941]3D53300 SL レッドY05
3D53300 SL レッド651A+P84-U17/36P+651A-U17/651A+M133-U17/811A+P84-U17/36P+811A-U17/811A+M133-U17
9C94ブラック021A-Y05/028A-Y05/101A-Y05/105A-Y05/108A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/808A-Y05/855A-Y05
9C94ブラック651A+P84+U17/36P+651A+U17/651A+M133+U17/691A+P84+U17/36P+691A+U17/691A+M133+U17/811A+P84+U17/36P+811A+U17/811A+M133+U17
9C94ブラック651A-36P-M133-P84-Y05/691A-36P-M133-P84-Y05/811A-36P-M133-P84-Y05
9C94ブラック171A-Y05/175A-Y05/371A-Y05/378A-Y05/381A-Y05/621A-Y05/625A-Y05/631A-Y05/831A-Y05
9C94ブラック691A
9K54ブラック/スタイル・ホワイト151A
9K54ブラック/スタイル・ホワイト641A/681A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20130426カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
 		001
10 A 156 860 03 85
シートベルト
右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[941]3D53300 SL レッドY05
3D53300 SL レッド651A+P84-U17/36P+651A-U17/651A+M133-U17/811A+P84-U17/36P+811A-U17/811A+M133-U17
9C94ブラック021A-Y05/028A-Y05/101A-Y05/105A-Y05/108A-Y05/111A-Y05/118A-Y05/161A-Y05/165A-Y05/168A-Y05/361A-Y05/368A-Y05/601A-Y05/604A-Y05/605A-Y05/704A-Y05/801A-Y05/804A-Y05/808A-Y05/855A-Y05
9C94ブラック651A+P84+U17/36P+651A+U17/651A+M133+U17/691A+P84+U17/36P+691A+U17/691A+M133+U17/811A+P84+U17/36P+811A+U17/811A+M133+U17
9C94ブラック651A-36P-M133-P84-Y05/691A-36P-M133-P84-Y05/811A-36P-M133-P84-Y05
9C94ブラック171A-Y05/175A-Y05/371A-Y05/378A-Y05/381A-Y05/621A-Y05/625A-Y05/631A-Y05/831A-Y05
9C94ブラック691A
9K54ブラック/スタイル・ホワイト151A
9K54ブラック/スタイル・ホワイト641A/681A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20130426カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
 		001
20 A 129 868 00 87
ストッパ
左上部 		001
20 A 129 868 00 87
ストッパ
右上部 		001
30 A 129 868 01 87
ストッパ
左下部 		001
30 A 129 868 01 87
ストッパ
右下部 		001
70 A 009 990 63 04
シリンダ・ボルト
左シートベルト・リトラクタ 		001
70 A 009 990 63 04
シリンダ・ボルト
右シートベルト・リトラクタ 		001
80 N 910112 010001
ヘキサゴン・ナット
左エンド・フィッティング固定部
M10 		001
80 N 910112 010001
ヘキサゴン・ナット
右エンド・マウント固定部
M10 		001
100 A 176 860 01 69
シートベルトバックル
左リヤ・シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[922]9051ブラック
 		001
100 A 176 860 03 69
シートベルトバックル
左リヤ・シート

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[922]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20130711リヤ・シートベルト・ステータス表示
 		001
110 A 246 820 01 15
ハーネス
左シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20130711リヤ・シートベルト・ステータス表示
 		001
120 A 176 860 02 69
シートベルトバックル
センタおよび右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[922]9051ブラック
 		001
120 A 176 860 04 69
シートベルトバックル
センタおよび右

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[922]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20130711リヤ・シートベルト・ステータス表示
 		001
180 A 176 820 02 04
ハーネス
右シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20130711リヤ・シートベルト・ステータス表示
 		001
180 A 176 820 01 04
ハーネス
中央シートベルト・ステータス・インジケータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U01
ｺｰﾄﾞ日付指定名称
[U01]20070910リヤ・シートベルト・ステータス表示
20130711リヤ・シートベルト・ステータス表示
 		001
190 N 913023 010002
ナット
右および中央のシートベルト・バックル・マウント
M10 		001
200 A 176 860 17 85
シートベルト
中央

これに変更 A 176 860 18 85

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]9C94ブラック
 		001
200 A 176 860 18 85
シートベルト
中央

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]9C94ブラック
 		001
200 A 117 860 09 85
シートベルト
中央

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]9C94ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -942+460/-942+494
ｺｰﾄﾞ日付指定名称
[942]20100623ラゲッジルーム/トランクルームパッケージ
20160203ラゲッジルーム/トランクルームパッケージ
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20130426カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
 		001
200 A 156 860 01 85
シートベルト
中央

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]9C94ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494+942
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20130426カナダ仕様
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[942]20100623ラゲッジルーム/トランクルームパッケージ
20160203ラゲッジルーム/トランクルームパッケージ
 		001
200 A 156 860 02 85
シートベルト
中央

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[944]9C94ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+942/494+942
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20070413カナダ仕様
20130426カナダ仕様
[942]20100623ラゲッジルーム/トランクルームパッケージ
20160203ラゲッジルーム/トランクルームパッケージ
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
 		001
230 A 129 868 00 87
ストッパ
上部 		001
240 A 129 868 01 87
ストッパ
下部 		001
250 N 910112 010001
ヘキサゴン・ナット
センコ・シートベルト・バックル取付け部
M10 		001
260 A 009 990 63 04
シリンダ・ボルト
リトラクタをリヤ・シート・バックレストに取り付ける 		001
900 A 004 540 01 05
ハーネス

ﾌｯﾄﾉｰﾄ解説
[053]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		002
