一覧

クロス・アクティビティ・ビークル
156.952 => GLA 45 AMG
M: 133980
GA: 724015, 724016

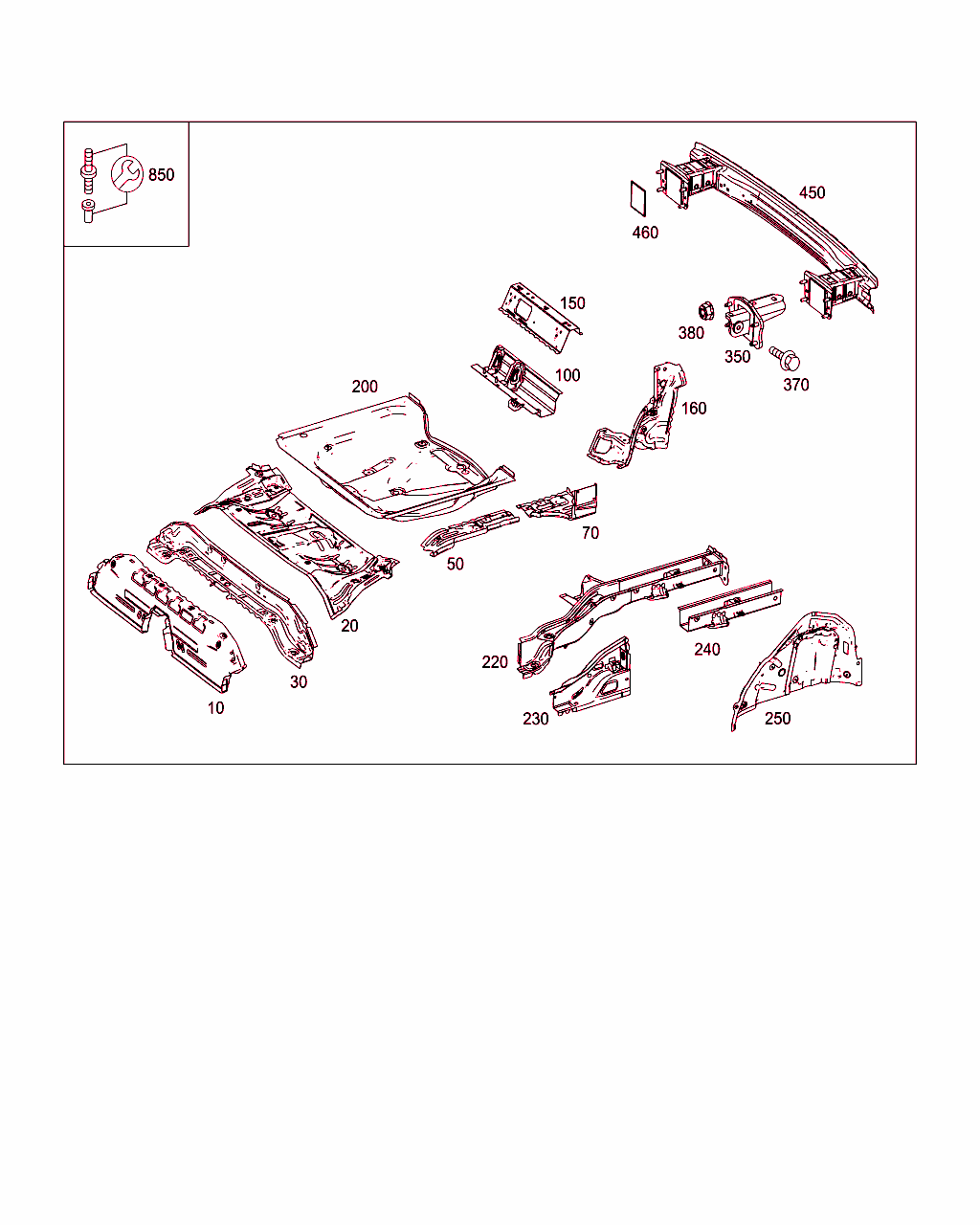

Schema

B61045000346.180730

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 246 612 00 15
リヤ・シート・メンバ
リヤ・シートの下 		001
20 A 246 610 04 61
リヤ・フロア 001
30 A 246 610 03 00
ダイアゴナル・メンバ
リヤ・シートの下 		001
50 A 246 611 05 08
カバー
左センタ 		001
50 A 246 611 06 08
カバー
右センタ 		001
70 A 246 611 03 08
カバー
左 		001
70 A 246 610 04 00
クロージングプレート
右 		001
100 A 246 610 03 16
リヤ・アクスル・メンバ
リヤ・アクスル

これに変更 A 246 610 12 00 		001
100 A 246 610 12 00
リヤ・アクスル・メンバ
リヤ・アクスル 		001
150 A 246 610 04 17
ラゲッジ・メンバ
ラゲッジ・スペース・フロアの下 		001
160 A 246 610 25 25
増幅
左 		001
160 A 246 610 26 25
増幅
右 		001
200 A 246 610 01 75
スペア・タイヤ収納部 001
220 A 242 610 09 00
サイドメンバ
左

これに変更 A 246 610 13 00 		001
220 A 246 610 13 00
サイドメンバ
左 		001
220 A 242 610 10 00
サイドメンバ
右

これに変更 A 246 610 14 00

ﾌｯﾄﾉｰﾄ解説
[026]
次の車台番号以前の車両には古い部品番号のものを使用すること

[027]まで ｼｬｼ: J => まで 日付: 13/12/2013
 		001
220 A 246 610 14 00
サイドメンバ
右 		001
230 A 246 610 15 00
サイドメンバ
左リヤ内側

[028]から ｼｬｼ: J => から 日付: 13/12/2013
 		001
230 A 246 610 16 00
サイドメンバ
右リヤ内側

[028]から ｼｬｼ: J => から 日付: 13/12/2013
[029]から ｼｬｼ: L => から 日付: 23/11/2011
 		001
240 A 246 610 07 15
サイドメンバ
左リヤ 		001
240 A 246 610 08 15
サイドメンバ
右リヤ 		001
250 A 246 610 03 76
ホイールハウス
左リヤ内側 		001
250 A 246 610 04 76
ホイールハウス
右リヤ内側 		001
350 A 246 610 09 00
増幅
左リヤ

[030]から ｼｬｼ: J => から 日付: 15/06/2012
[031]から ｼｬｼ: L => から 日付: 15/06/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		001
350 A 246 610 10 00
増幅
右リヤ

[030]から ｼｬｼ: J => から 日付: 15/06/2012
[031]から ｼｬｼ: L => から 日付: 15/06/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		001
370 A 004 990 36 00
コンビ6角ボルト
左レインフォース
M12X1,5X47,5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		001
370 A 004 990 36 00
コンビ6角ボルト
右レインフォース
M12X1,5X47,5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		001
380 N 000000 008270
ナット
左レインフォース
M10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		004
380 N 000000 008270
ナット
右レインフォース
M10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		004
380 N 000000 003275
ナット
クロス・メンバへ
M10

[032]まで ｼｬｼ: L 004631 => まで 日付: 31/07/2016 (CKD)
[033]まで ｼｬｼ: J 289111 => まで 日付: 26/07/2016
[034]まで ｼｬｼ: L 020775 => まで 日付: 01/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		008
380 N 000000 008270
ナット
クロス・メンバへ
M10

[004]から ｼｬｼ: => から 日付: 24/02/2018
[035]から ｼｬｼ: L 004632 => から 日付: 31/07/2016 (CKD)
[036]から ｼｬｼ: J 289112 => から 日付: 26/07/2016
[037]から ｼｬｼ: L => から 日付: 08/03/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
 		008
450 A 117 610 00 14
リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550-700
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110722車両生産地、中国
20130326車両生産地、中国
 		001
450 A 156 610 00 00
リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550+700
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20070413トレーラ・カップリング
20140318トレーラ・カップリング
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110722車両生産地、中国
20130326車両生産地、中国
 		001
460 A 246 616 01 00
シーリング・プレート
クロス・メンバへ 		002
850 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
