一覧

M セダン
164.186 => ML 350 4MATIC
M: 272967
GA: 722906

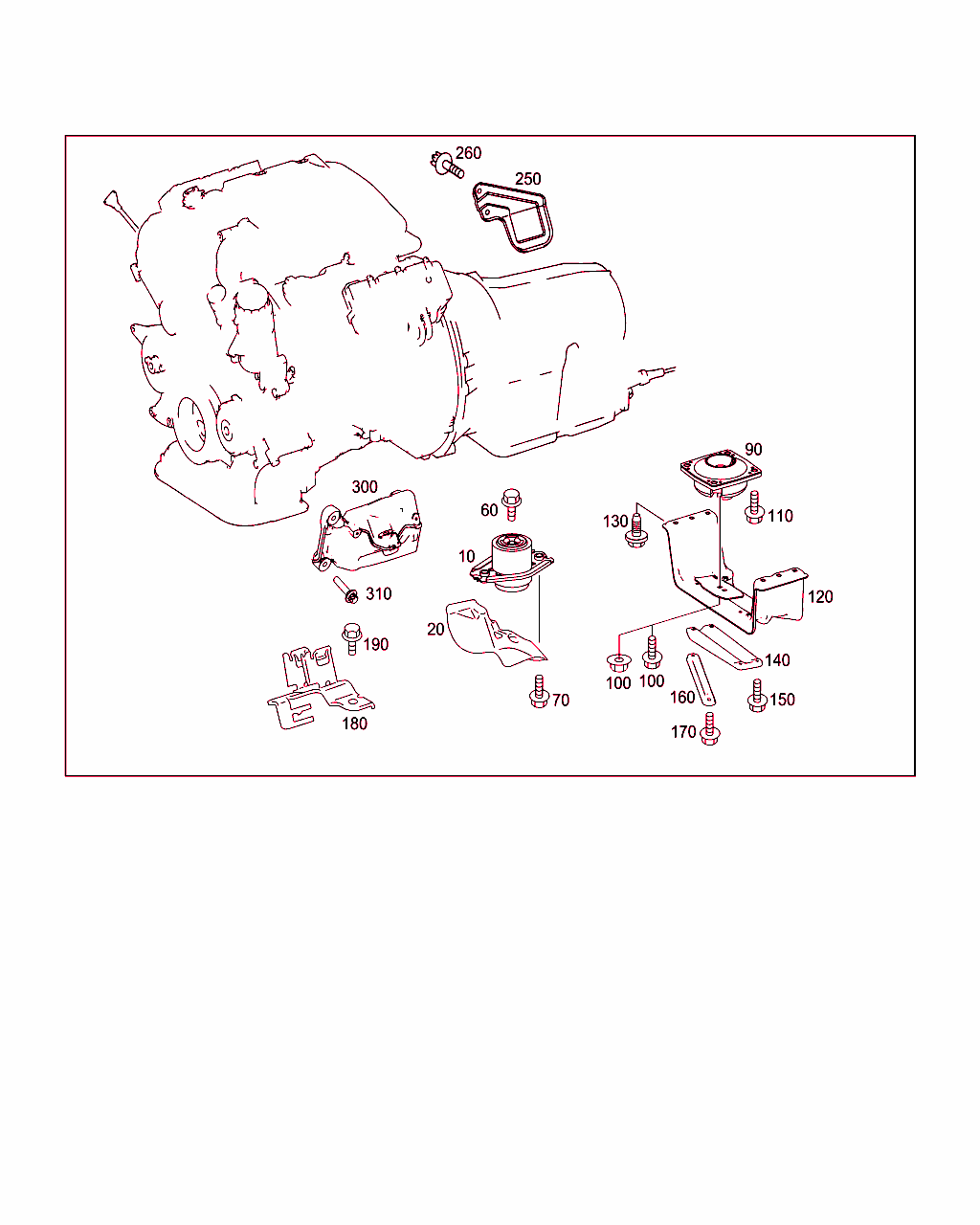

Schema

B24015000187.120314

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 251 240 29 17
エンジン・マウント
左および右フロント

これに変更 A 251 240 44 17

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A 543819 => まで 日付: 07/08/2009
 		002
10 A 251 240 44 17
エンジン・マウント
左および右フロント 		002
20 A 251 240 05 45
シールド・プレート
左フロント・エンジン・マウント

これに変更 A 251 240 09 45 		001
20 A 251 240 09 45
シールド・プレート
左フロント・エンジン・マウント

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
20 A 251 240 06 45
シールド・プレート
右フロント・エンジン・マウント

[004]まで ｼｬｼ: A 053007 => まで 日付: 05/10/2005
 		001
20 A 251 240 10 45
シールド・プレート
右フロント・エンジン・マウント

[005]から ｼｬｼ: A 053008 => から 日付: 05/10/2005

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
60 N 000000 003060
ワッシャ付きボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M10X65 		002
70 N 910142 010005
6角丸頭ボルト
シャーシ・サブフレームに取り付けるフロント・エンジン・マウント
M10X20 		004
90 A 166 240 03 18
マウント
トランスミッション後部

[006]から ｼｬｼ: A 704426 => から 日付: 09/02/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 430
ｺｰﾄﾞ日付指定名称
[430]19951002左右リヤ・ヘッドレスト
20030516オフロード・パッケージ
 		001
90 A 251 240 18 18
ラバー・ブッシュ
トランスミッション後部

これに変更 A 251 240 26 18

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 430
ｺｰﾄﾞ日付指定名称
[430]19951002左右リヤ・ヘッドレスト
20030516オフロード・パッケージ
 		001
90 A 251 240 26 18
マウント
トランスミッション後部

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 430
ｺｰﾄﾞ日付指定名称
[430]19951002左右リヤ・ヘッドレスト
20030516オフロード・パッケージ
 		001
90 A 166 240 02 18
マウント
トランスミッション後部

[006]から ｼｬｼ: A 704426 => から 日付: 09/02/2011
 		001
90 A 251 240 17 18
ラバー・ブッシュ
トランスミッション後部

これに変更 A 251 240 25 18

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
 		001
90 A 251 240 25 18
マウント
トランスミッション後部

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
 		001
100 N 910143 010012
6角丸頭ボルト
ラバー・マウントに取り付けるリヤ・エンジン・サポート
M10X30

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
 		002
100 N 000000 003275
ナット
ラバー・マウントに取り付けるリヤ・エンジン・サポート
M10

[006]から ｼｬｼ: A 704426 => から 日付: 09/02/2011
 		002
110 N 910105 008014
6角ボルト
トランスミッション・ハウジングに取り付けるマウント
M8X35

[007]まで ｼｬｼ: A 704425 => まで 日付: 09/02/2011
 		004
110 N 910105 008014
6角ボルト
トランスミッション・ハウジングに取り付けるマウント
M8X35

[006]から ｼｬｼ: A 704426 => から 日付: 09/02/2011
 		004
120 A 164 240 03 02
エンジン・サポート
後部

これに変更 A 166 240 06 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[008]まで ｼｬｼ: A 750224 => まで 日付: 04/06/2011
 		001 L
120 A 166 240 06 02
エンジン・クロス・メンバ
後部 		001 L
120 A 164 240 04 02
エンジン・サポート
後部

[009]まで ｼｬｼ: A 751428 => まで 日付: 07/06/2011
 		001 R
120 A 166 240 09 02
エンジン・クロス・メンバ
後部

[010]から ｼｬｼ: A 751429 => から 日付: 07/06/2011
 		001 R
130 A 000 990 15 17
ボルト
ボディに取り付けるリヤ・エンジン・サポート
M10X25 		006
140 A 164 242 02 32
増幅
後部

[011]まで ｼｬｼ: A 639848 => まで 日付: 03/08/2010
 		001
140 A 166 242 08 32
ストラット
後部

[012]から ｼｬｼ: A 639849 => から 日付: 03/08/2010
 		001
150 N 910143 010011
6角丸頭ボルト
補強材固定用ツール
M10X20-10.9 		004
160 A 164 242 01 32
増幅
後部

[013]まで ｼｬｼ: A 640870 => まで 日付: 05/08/2010
 		001
160 A 166 242 07 32
ストラット
後部

[014]から ｼｬｼ: A 640871 => から 日付: 05/08/2010
 		001
170 N 910143 010011
6角丸頭ボルト
補強材固定用ツール
M10X20-10.9 		002
