一覧

GLEスポーツ・ユーテリィティ・ビークル
166.024 => ML/GLE 350 BLUETEC/D 4MATIC
M: 642826
GA: 722903, 725021, 725031, 725035, 725081

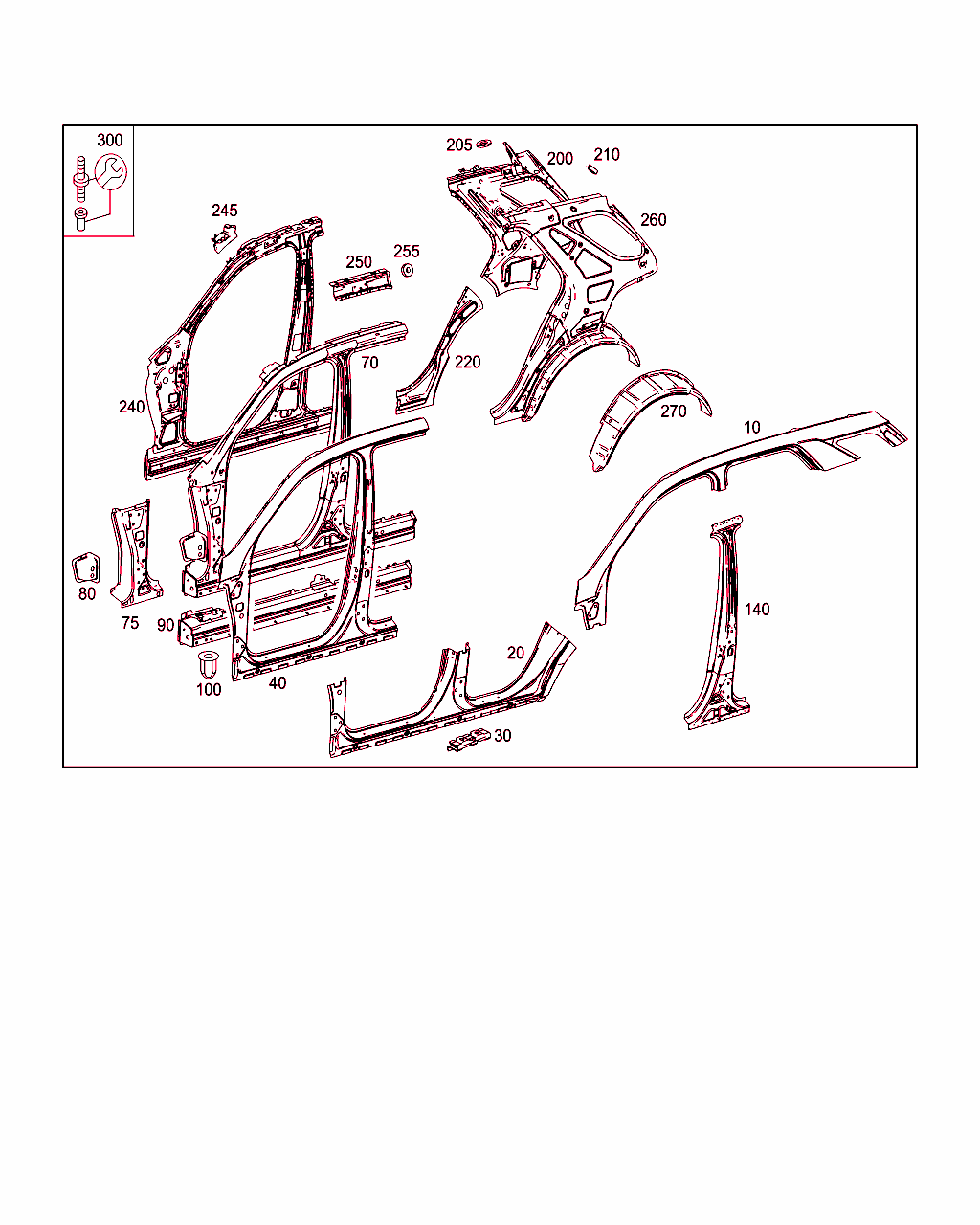

Schema

B63015000247.170609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 166 637 13 00
アウタ・ルーフ・フレーム
左外側

これに変更 A 166 637 35 00 		001
10 A 166 637 35 00
アウタ・ルーフ・フレーム
左外側 		001
10 A 166 637 14 00
アウタ・ルーフ・フレーム
右外側

これに変更 A 166 637 36 00 		001
10 A 166 637 36 00
アウタ・ルーフ・フレーム
右外側 		001
20 A 166 637 17 35
シングル・パネル
左外側

これに変更 A 166 637 37 00 		001
20 A 166 637 37 00
サイドメンバ
左外側 		001
20 A 166 637 18 35
シングル・パネル
右外側

これに変更 A 166 637 38 00 		001
20 A 166 637 38 00
サイドメンバ
右外側 		001
30 A 003 991 43 70
マウンティング・クリップ
左 		004
30 A 003 991 43 70
マウンティング・クリップ
右 		004
40 A 166 630 17 07
サイド・ウォール・パネル
左外側

これに変更 A 166 630 55 01 		001
40 A 166 630 55 01
Aピラー・パネル
左外側 		001
40 A 166 630 18 07
サイド・ウォール・パネル
右外側

これに変更 A 166 630 56 01 		001
40 A 166 630 56 01
Aピラー・パネル
右外側 		001
70 A 166 630 43 16
増幅
左

これに変更 A 166 630 59 01

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A 108455 => まで 日付: 25/07/2012
 		001
70 A 166 630 59 01
増幅
左

これに変更 A 166 630 81 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A 286633 => まで 日付: 12/08/2013
 		001
70 A 166 630 81 02
増幅
左 		001
70 A 166 630 44 16
増幅
右

[003]まで ｼｬｼ: A 108455 => まで 日付: 25/07/2012
 		001
70 A 166 630 60 01
増幅
右

これに変更 A 166 630 82 02

[004]まで ｼｬｼ: A 286633 => まで 日付: 12/08/2013
[005]から ｼｬｼ: A 108456 => から 日付: 25/07/2012

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
70 A 166 630 82 02
増幅
右

[005]から ｼｬｼ: A 108456 => から 日付: 25/07/2012
 		001
75 A 166 630 01 10
Aピラー
左外側 		001
75 A 166 630 02 10
Aピラー
右外側 		001
80 A 164 637 21 16
増幅
左 		001
80 A 164 637 22 16
増幅
右 		001
90 A 166 630 25 40
サイドメンバ
左

これに変更 A 166 630 79 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A 286633 => まで 日付: 12/08/2013
 		001
90 A 166 630 79 02
サイドメンバ
左 		001
90 A 166 630 26 40
サイドメンバ
右

これに変更 A 166 630 80 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A 286633 => まで 日付: 12/08/2013
 		001
90 A 166 630 80 02
サイドメンバ
右 		001
100 A 000 984 41 21
リベット・イン・ナット
左
M6 		002
100 A 000 984 41 21
リベット・イン・ナット
右
M6 		002
140 A 166 630 17 00
Bピラー
左内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
140 A 166 630 18 00
Bピラー
右内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
200 A 166 630 35 01
サイド・ウォール
左リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		001
200 A 166 630 36 01
サイド・ウォール
右リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		001
200 A 166 630 96 02
サイド・ウォール
右リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[800]19951002モデル・イヤー変更
20180313変更年19/1
 		001
200 A 166 630 95 02
サイド・ウォール
左リヤ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[800]19951002モデル・イヤー変更
20180313変更年19/1
 		001
205 N 000000 003264
パンチ・ナット
左リヤ内側
M6 		002
205 N 000000 003264
パンチ・ナット
右リヤ内側
M6 		002
210 N 000000 003264
パンチ・ナット
左リヤ内側
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		001
210 N 000000 003264
パンチ・ナット
右リヤ内側
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		001
220 A 166 636 03 40
サイドメンバ
左下方内側

これに変更 A 166 636 75 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: L 006521 => まで 日付: 31/12/2014 (CKD)
[007]まで ｼｬｼ: M 006521 => まで 日付: 31/12/2014 (CKD)
[008]まで ｼｬｼ: A => まで 日付: 28/01/2015
 		001
220 A 166 636 75 00
サイドメンバ
左下方内側 		001
220 A 166 636 04 40
サイドメンバ
右下方内側

これに変更 A 166 636 76 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[006]まで ｼｬｼ: L 006521 => まで 日付: 31/12/2014 (CKD)
[007]まで ｼｬｼ: M 006521 => まで 日付: 31/12/2014 (CKD)
[009]まで ｼｬｼ: A => まで 日付: 26/01/2015
 		001
220 A 166 636 76 00
サイドメンバ
右下方内側 		001
240 A 166 630 33 01
サイド・ウォール
左内側

これに変更 A 166 630 77 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[004]まで ｼｬｼ: A 286633 => まで 日付: 12/08/2013
 		001
240 A 166 630 77 02
サイド・ウォール
左内側 		001
240 A 166 630 34 01
サイド・ウォール
右内側

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
245 A 166 636 15 16
増幅
左内側 		001
245 A 166 636 16 16
増幅
右内側 		001
250 A 166 630 01 25
ルーフ・キャリア
左リヤ内側 		001
250 A 166 630 02 25
ルーフ・キャリア
右リヤ内側 		001
255 N 000000 003264
パンチ・ナット
左リヤ内側
M6 		001
255 N 000000 003264
パンチ・ナット
右リヤ内側
M6 		001
260 A 166 630 13 13
Cピラー
左 		001
260 A 166 630 14 13
Cピラー
右 		001
270 A 166 630 03 69
ホイールハウス
左リヤ 		001
270 A 166 630 04 69
ホイールハウス
右リヤ 		001
300 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
